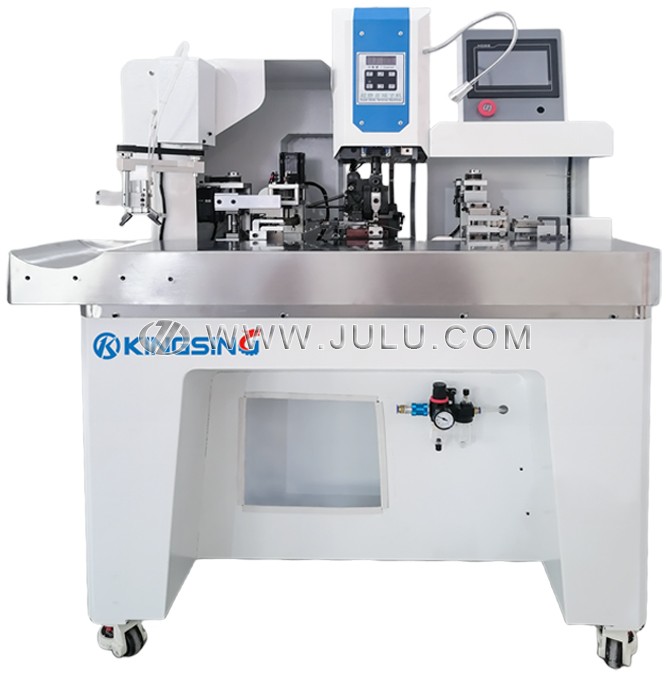

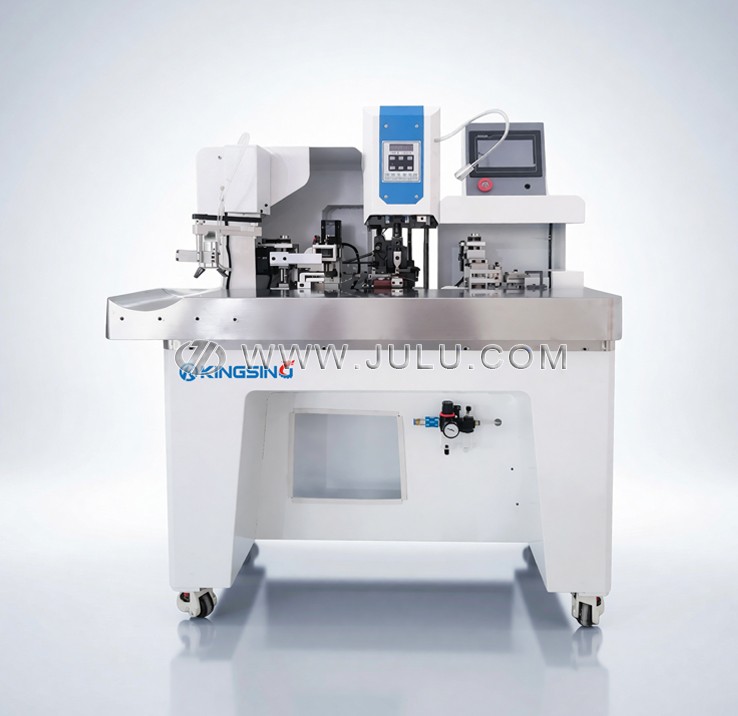

半自动多芯线打端子插壳机

  • 型号:
  • 品牌:钜鹿
  • 电压:220V(其它电压可订做)
  • 功能:
  • 价格:

1.本产品可以实现放线、整线、切齐、剥皮、连续打端、穿胶壳、收线等功能一次性完成。可加装CCD视觉色序检测、插胶壳不良以及压力检测系统识别铆压不良,预防不良产品流出。

2. 本产品全部采用高速闭环步进电机,在实现高效率的同时,大幅减少设备的制造成本,节约客户的购机费用以及后续的维修成本。

3. 本产品全部采用电机+丝杆+导轨的模块化机构,确保高品质产品的要求,同时使整机结构精巧,维修简单。

4. 本产品采用带有10路高速脉冲输出的运动控制卡+高清彩色触摸屏的控制系统组合,触摸屏程序标配有中文、英文操作界面,如有其他语种需求均可定制。

5. 本产品采用高精密的OTP模具,换模方便,经久耐用,也可以根据客户需求采用其他规格的模具,如2000型大模、JAM模具、韩式模具等。

6.插胶壳可以采用一出多个胶壳的模式,最大程度提高生产效率(具体方案视胶壳、端子、线材情况而定)。


下载: (1)

适用线材:AV、AVS、AVSS、CAVUS、KV、KIV、UL、IV特氟龙、纤维线等

护套剥皮范围:2~5芯最短剥护套40mm,6~12芯最短剥护套50mm

端子机压力:1.5T/2T/3T(视线材、端子而定)

压着端子:开放式连续端子-横式

模具行程:30mm(40mm行程模具可以定制)

适用线径:Ø0.8mm~Ø2.5mm

剥线长度:0.5~10.0mm

切线误差:0.05~0.1mm

电源:单相200V~240V 50/60HZ

空气源:0.5mpa以上

功率:3000W

外形尺寸(L*W*H):1750*9000*1400mm

重量:240kg
