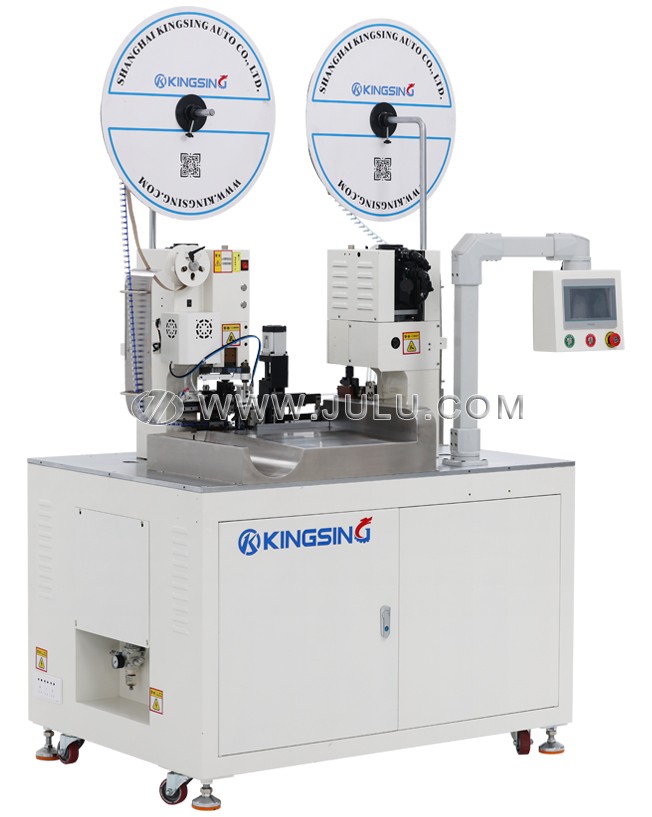

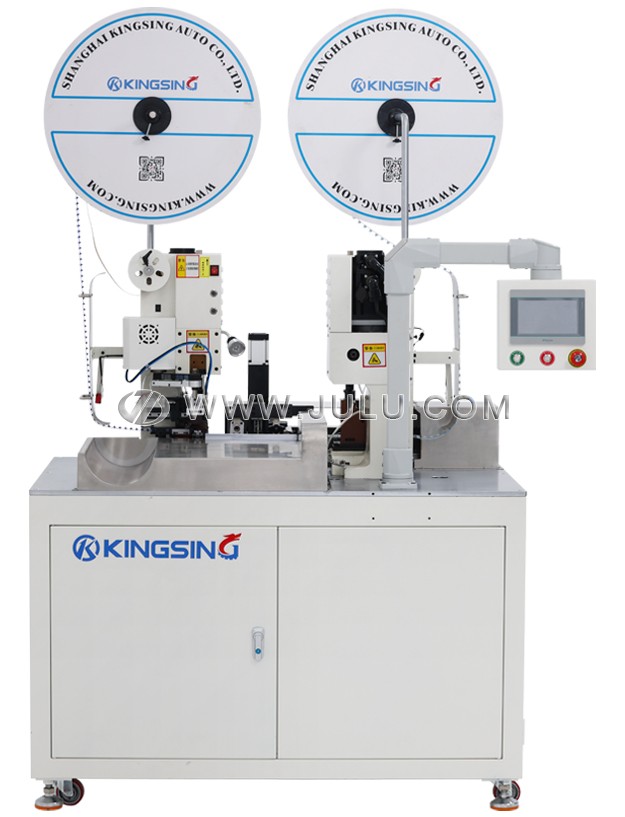

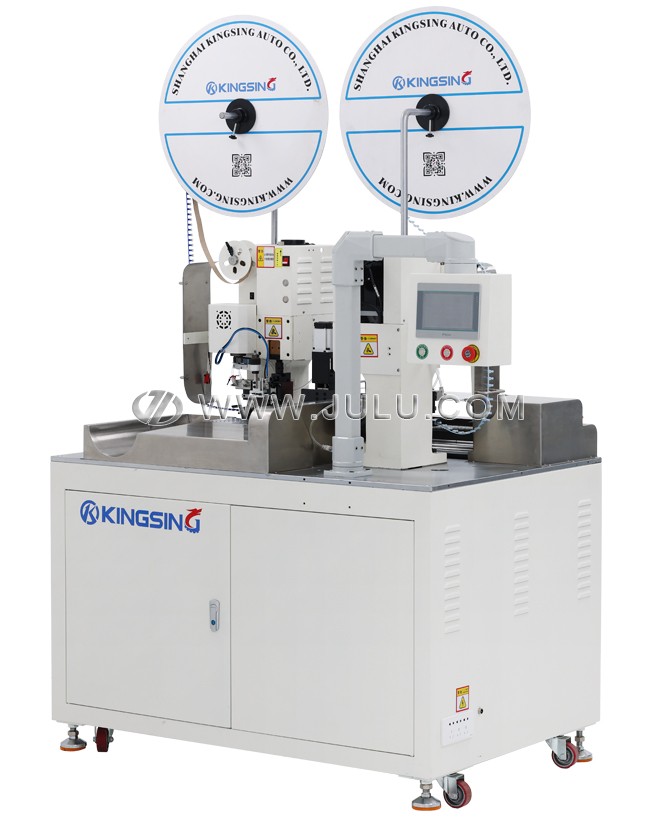

管形绝缘端子双头压接机

  • 型号:JL-A201D
  • 品牌:钜鹿
  • 电压:220V(其它电压可订做)
  • 功能:
  • 价格:
  1. 这是一台伺服型双头全自动端子机,专为压接闭口的预绝缘端子而设计,也适用于压接各种常规的横送端子、直送端子和旗形端子,散装端子可以通过振动盘自动送料。本机带有旋转扭线机构,可以在剥皮后把铜丝扭在一起,这可以有效防止铜丝穿入端子内孔时出现倒翻现象。端子压接机采用高精度伺服电机控制,压接高度可以直接在程序中设置,支持2段压接功能,第一段先把端子轻微压住以便铜丝精准穿入,第二段再压接到位。

  2. 本机采用平移机构替代了传统的旋转机构,线材在加工过程中始终保持平直的状态,有利于提高定位精度。四轮送线机构动力强劲,可以防止线材打滑,送料长度精准。端子机采用球墨铸铁一体成型,刚性强,压接高度稳定,可以选配端子压力监测仪,实时监测每次压接过程的压力曲线变化,当压力异常时自动报警停机。

  3. 采用柔性化设计的理念,一台机器可以加工多种不同的产品,更换线材和端子时只需更换相应的治具即可。程序记忆功能可将不同产品的加工参数保存到数据库中,切换产品时可以一键调出相应的加工参数,节省调试时间。另外还可以选配支持MES连接的电脑工控系统,内置网络接口,可通过局域网与MES系统对接,实现远程读取或设置参数,远程下达生产任务等功能。

钜鹿机械钜鹿机械
散装端子盘装端子
下载: (1)

适用端子:预绝缘端子、横送端子、直送端子、散装端子

适用线径:0.1~6mm2 (AWG28~10)

裁线长度:65~5000mm

剥皮长度:≤15mm

扭线方式:旋转扭线

切断公差:±(0.5+L*2‰)mm    L=裁线长度

最大压力:3T

马达类型:伺服电机

压接行程:30mm(可订制40mm行程)

生产效率:1500~3000条/时

操作界面:彩色触摸屏

气压要求:0.5~0.7Mpa

工作电压:220V 50/60Hz

机器净重:350kg

外形尺寸:960*900*1600mm
