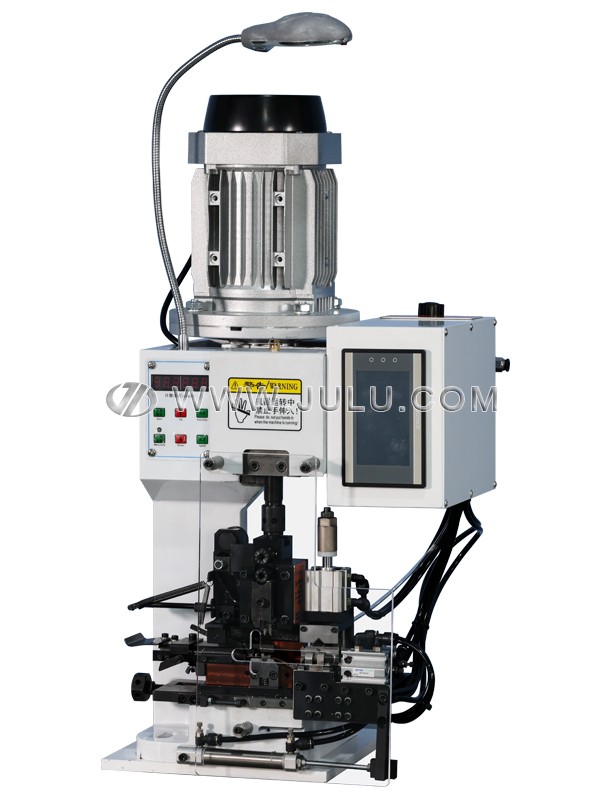

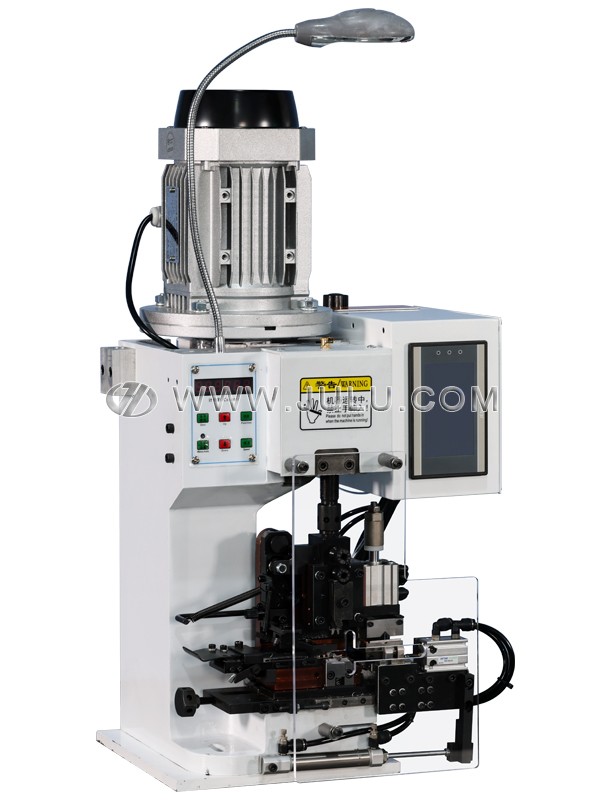

横直模通用型剥打一体机

  • 型号:JL-T20SR
  • 品牌:钜鹿
  • 电压:220V(其它电压可订做)
  • 功能:
  • 价格:
  1. 这是一款横直模通用的连剥带打端子机,本机采用标准的OTP压接模具,支持快速更换,既可以用横送模具,也可以用直送模具,适用于压接各种盘装的横送端子和直送端子,针对双料带以及料带在中间或头部的特殊端子也可以订制模具,特别适用于一台机器压接多种不同端子的场合。

  2. 本机集剥皮和打端子的功能于一体,操作员只需将线头放入治具内,轻踩脚踏开关即可完成剥皮和打端子的动作,减少了工艺流程,可有效节省人工并提高产品的一致性。

  3. 压接电机采用变频马达进行精密控制,具有低噪音、低耗电、速度快、精度高的特点。剥皮动作由气缸传动,剥皮刀的切线深度可以精准调节,剥皮长度准确,压接定位精准。端子背纸可通过卷纸器自动回收,废线皮通过吹气装置自动吹走,可以保持工作环境的清洁。

下载: (1)

适用线径:AWG32~16

剥皮长度:0~8mm

公差范围:0.05-0.1mm

适用端子:横送端子、直送端子

压接能力:2T

压接行程:30mm

压接马达:变频马达

启动方式:脚踏开关启动

生产效率:1000~2000条/时

气压要求:0.4~0.6Mpa

工作电压:200~240V 50/60HZ

额定功率:750W

机器净重:80Kg

外形尺寸:530×400×700mm
