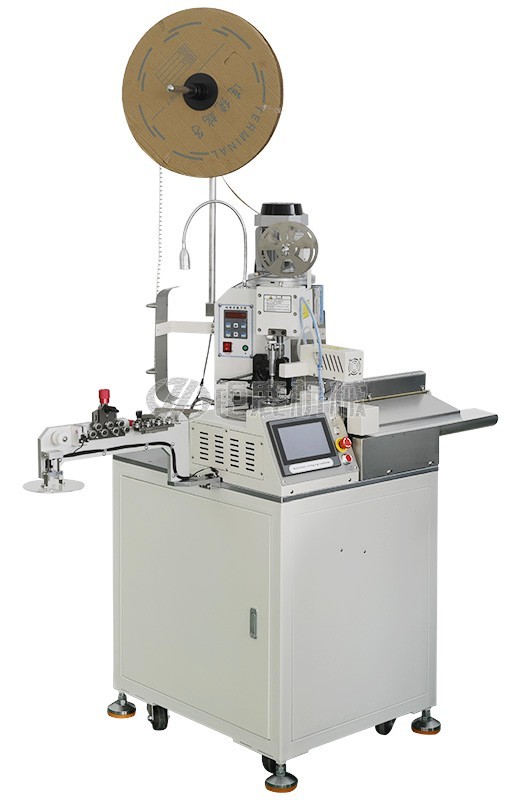

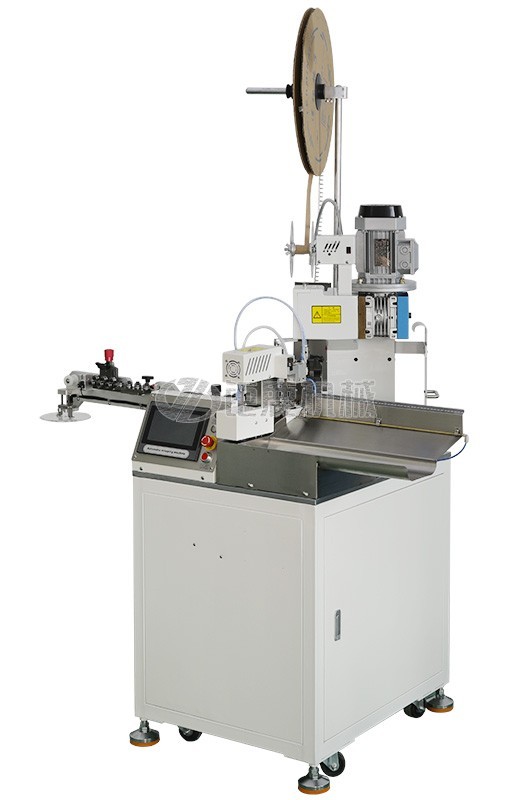

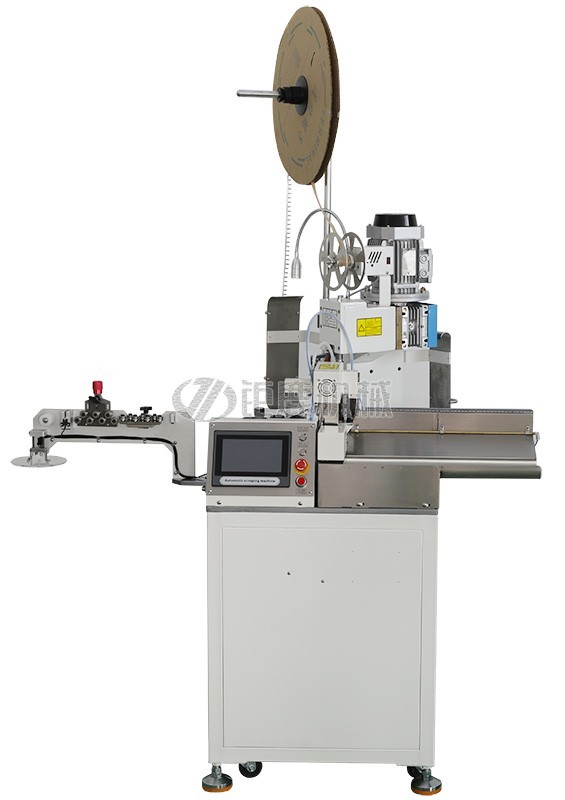

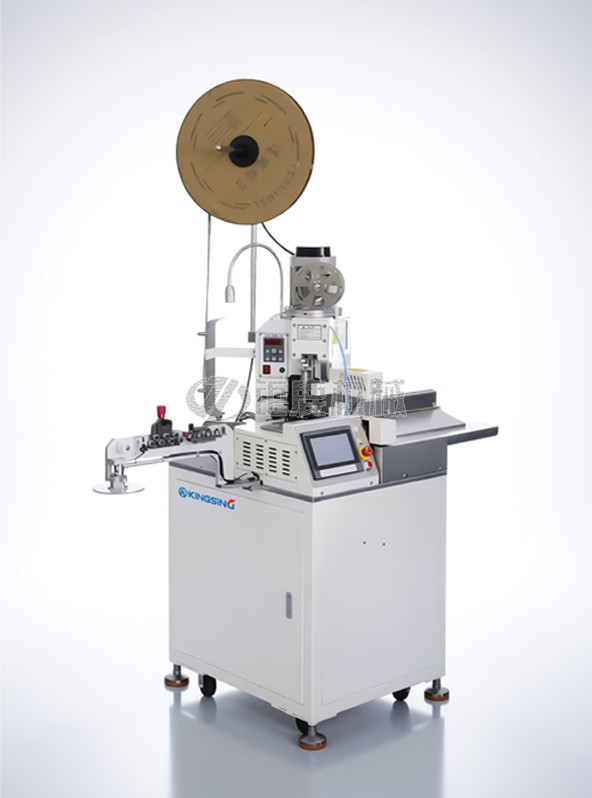

短线型单头全自动端子压接机

  • 型号:
  • 品牌:钜鹿
  • 电压:220V(其它电压可订做)
  • 功能:
  • 价格:

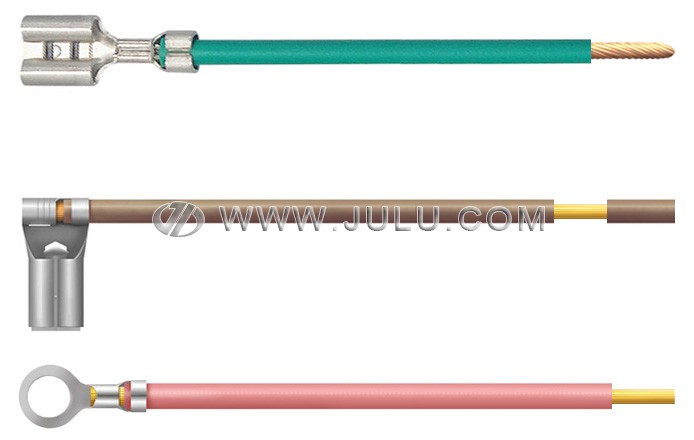

  1. 这是一台通用型单头全自动端子机,一头剥皮扭线,另一头剥皮打端子。一台机器支持压接多种不同的端子,比如横送端子、直送端子等,只需更换相应的压接模具即可。各功能可以在程序中自由开启或关闭:当不需要扭线时可以关闭扭线功能,还可以设置半剥;当不需要打端子时,也可以关闭打端子功能,把它作为裁线剥线机来使用。

  2. 独特的裁线剥皮刀设计,使本机拥有加工超短线的能力,打端子时的最短裁线长度可以做到20mm以内。同时本机也适合加工长线,最大裁线长度可达10米。本机以其广泛的加工范围和通用性,受到广大客户的一致好评。

  3. 进线口配有2组调直器,支持快速打开和关闭,调直器的松紧度亦可精密调节。本机采用4轮送线,送线轮的间隙亦可通过带有刻度的手柄精密调节。零部件均采用精密加工,可以满足严格的送线精度要求,产品一致性佳。

  4. 程序功能强大,各项加工参数通过彩色触摸屏输入并保存,可以将不同线材的加工参数存入不同的程序号中,切换不同的线材时可以一键调出相应的加工参数。针对客户的特殊需求,我们也可以非标订制相应的功能程序,比如与工业机器人联动。

  5. 本机可以选配端子压力监测仪和视觉检测系统:端子压力监测仪可以实时监控压力曲线的变化,当压力异常时自动报警停机,比如铜丝被切断、飞丝、包胶深度异常、压接刀片磨损、端子自身缺陷等所有引起压力异常的因素均可被检测到,及时报警停机可以减少材料的浪费和品质管控;视觉检测系统则可以逐个检查产品的外观并与标准样本比对,当不符合要求时自动报警停机,有些品质异常并不会导致压力的变化,这时就需要借助视觉检测体统对产品的外观进行把控。

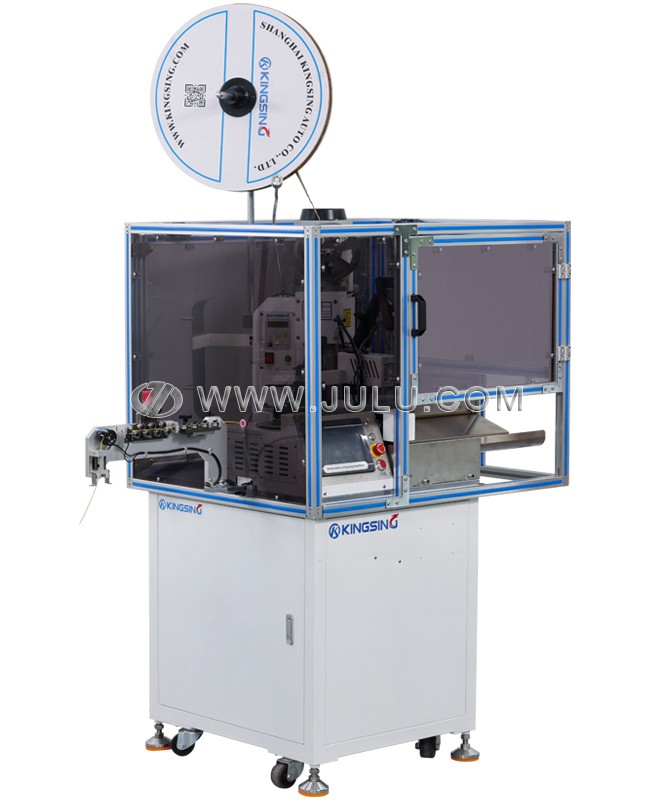

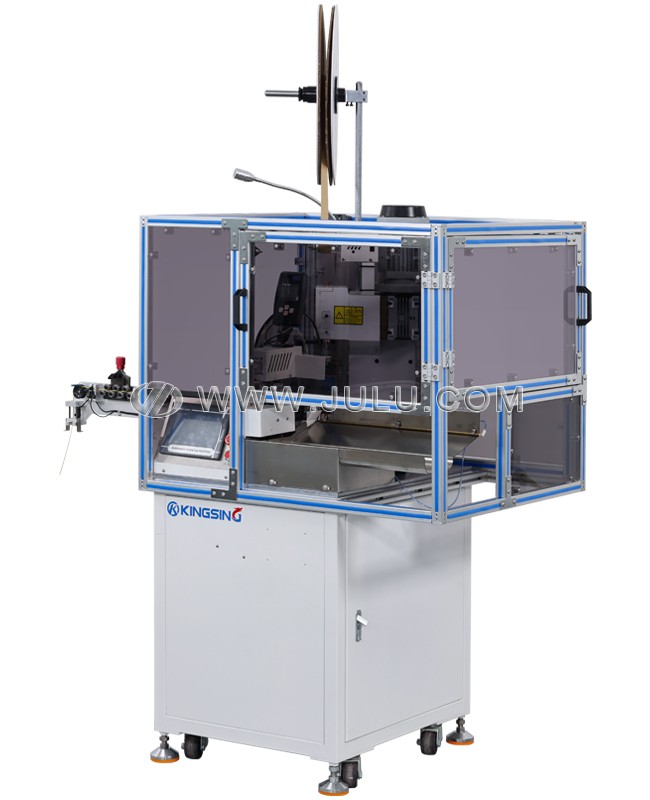

  6. 本机可以选配全包围安全防护罩,所有运动部件均被包围在安全防护罩的内部,当安全门被打开时机器自动报警停机,有效避免运动部件对人体造成伤害。

主要功能一头剥皮扭线,另一头剥线压端子适用线径:AWG18 - AWG32
切断长度20 - 9999mm
剥皮长度0 - 10mm
切断精度±(0.5+L×0.2%) (L=切断长度)
生产效率4000-6000条/小时
端子机出力2.0Ton
检测装置电线有无,电线打结,端子不良,压力监测(可选配)
气压要求0.5-0.7Mpa
工作电压220V 50/60Hz
产品净重220Kg
外形尺寸600×700×1550mm
