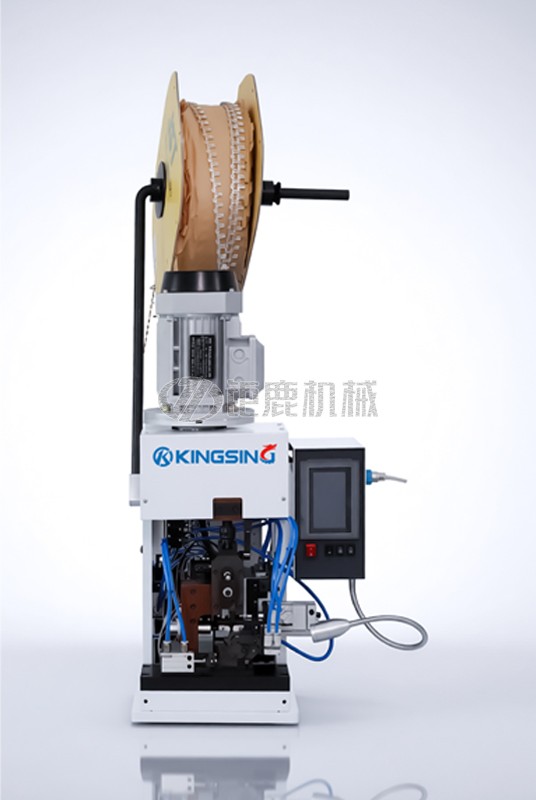

这是一款旗形端子连剥带打端子机，压接力度可达3T，一机可以压接多种不同的盘装旗形端子，只需更换相应的模具即可。电线无需预先剥皮，直接将线头放入压接位置即可，机器将自动先剥皮再压接端子。将剥皮和打端子的工艺流程合并在一起可以有效降低人工成本，产品一致性也可得到提升，特别适用于护套线芯线的剥皮打端子操作。
本机采用变频马达进行精密控制，具有低噪音、低耗电、速度快、精度高的特点。压力可达3T，最大可加工1.5mm2的线材。剥皮动作由气缸传动，剥皮刀的切线深度可以精准调节，剥皮长度准确，压接定位精准。废线皮采用真空吸料的方式自动通过管道排出，可以保持工作环境的清洁。
可选配端子压力监测仪，实时监测每次压接过程的压力曲线变化并与标准样本比对，当压力变化超出许可的范围后自动报警，可有效排除不良品，比如断铜丝、铜丝飞出、压接深度异常、刀片破损等导致的不良均可自动检出。
下载: (1)
适用线径：AWG16~32
剥皮长度：1~10mm
误差范围：0.05~0.1mm
端子机出力：3.0T
模具行程：35mm
适用端子：旗形端子
生产效率：1000~2000条/时
气压要求：0.4~0.6Mpa
工作电压：200~240V 50/60Hz
额定功率：1100W
机器净重：85kg
外形尺寸：500*420*700mm
