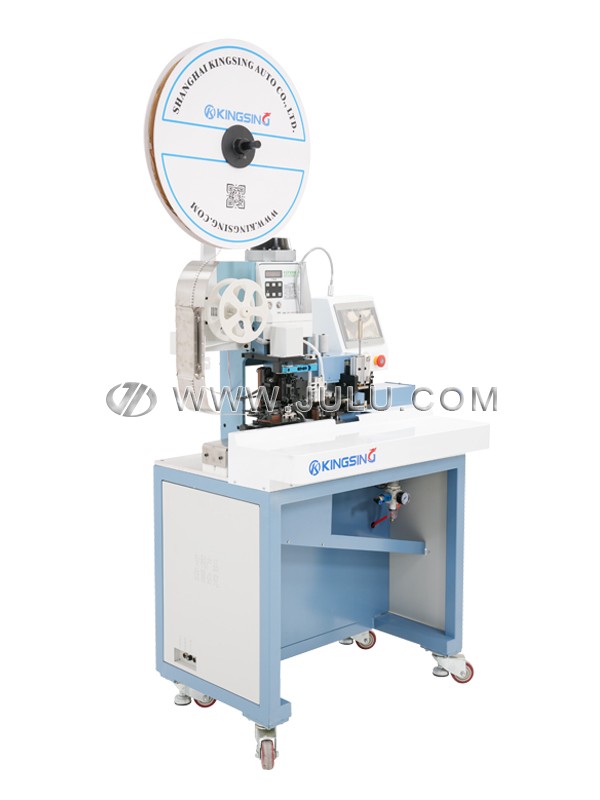

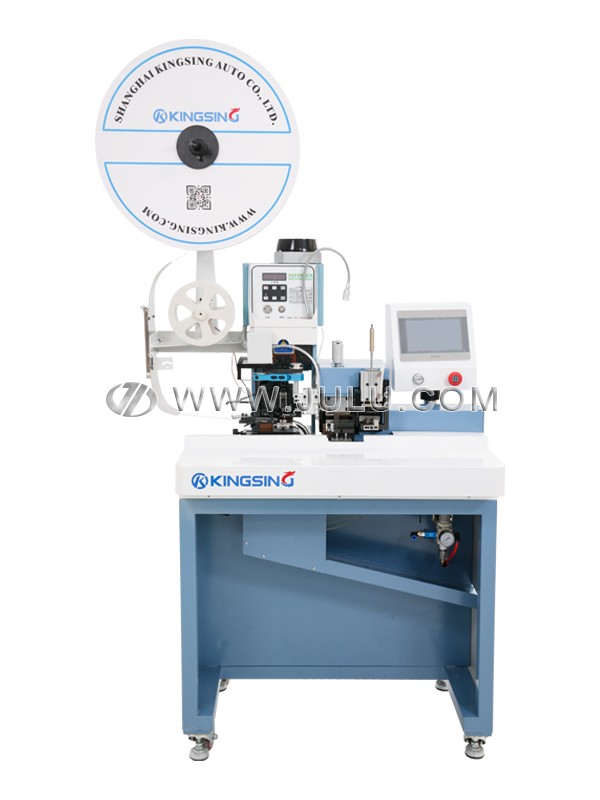

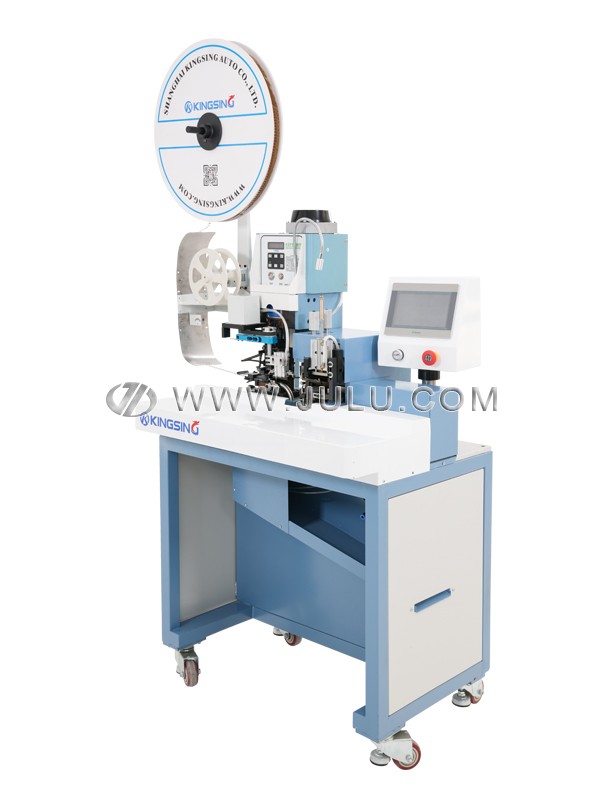

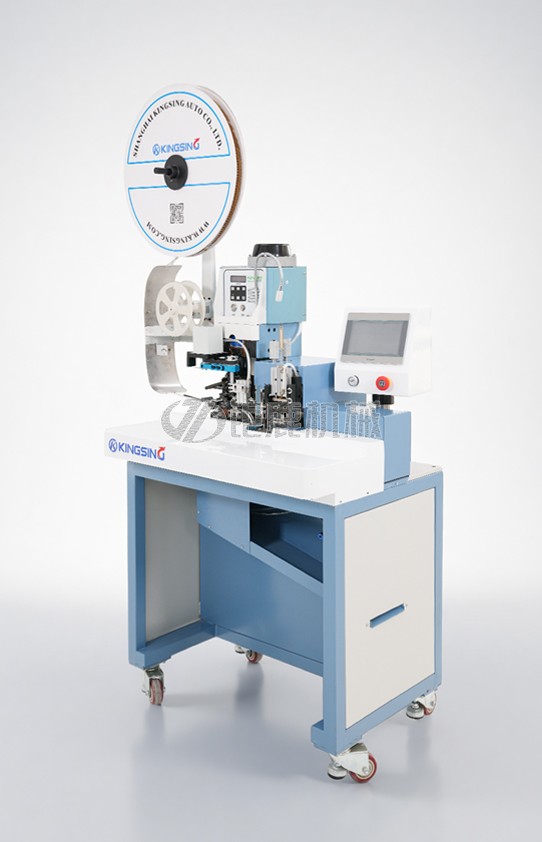

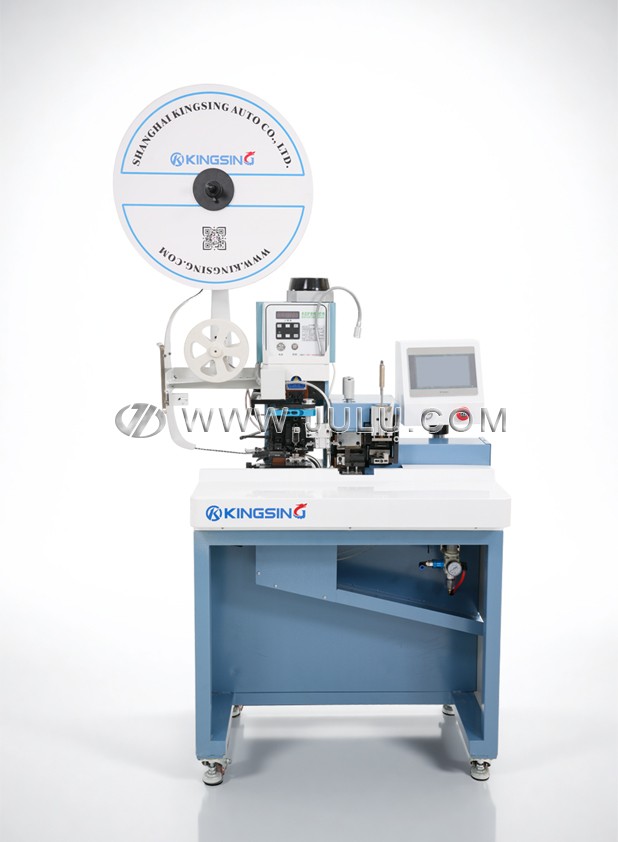

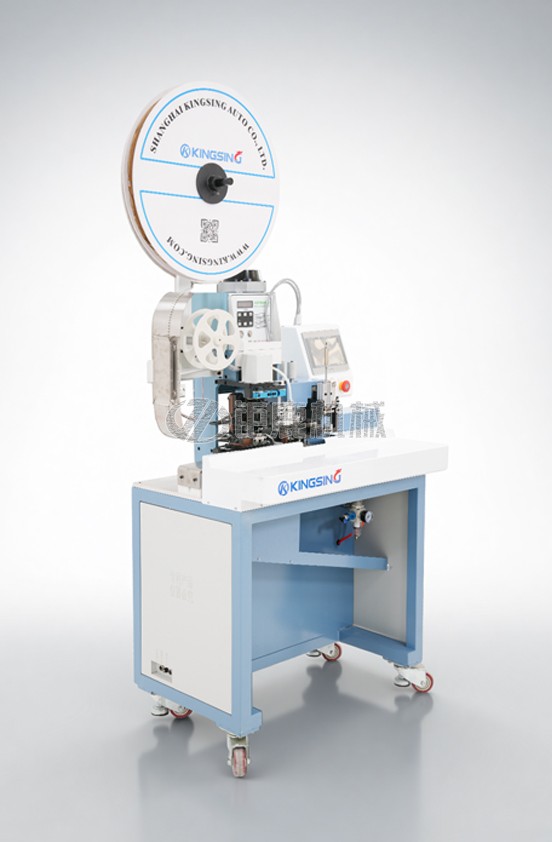

多芯线自动剥皮打端机

  • 型号:JL-T901B
  • 品牌:钜鹿
  • 电压:220V(其它电压可订做)
  • 功能:
  • 价格:

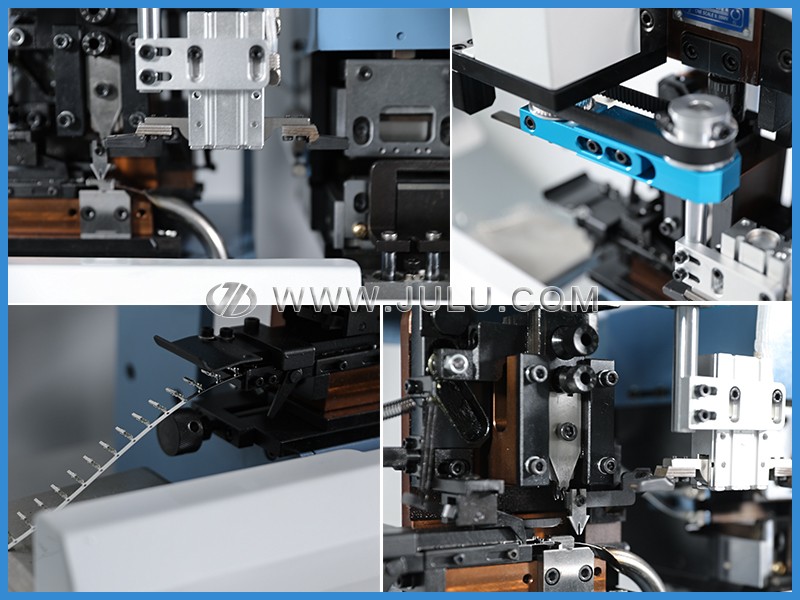

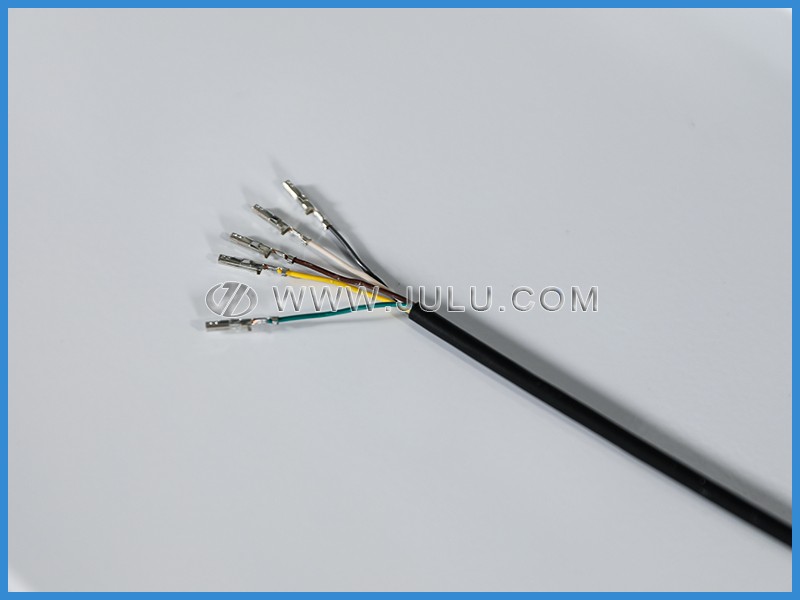

  1. 本机专为加工多芯护套线的芯线而设计,护套线只需要预先剥好外护套,芯线无需剥皮,操作人员只需把线头放入治具内,机器即可自动完成芯线整平、剪齐、剥皮、打端子的动作,特殊设计的芯线整平机构可以自动把芯线整理平整,端子压接完毕后处在同一条直线上,方便后期插胶壳。本机也适用于加工排线,最多可加工20Pin的排线,排线需要预先分线再放入本机剥皮和打端子。

  2. 一台机器可以加工多种不同的产品,只需更换相应的压接模具和定位治具即可,压接模具采用标准OTP卡式模具,支持快速更换模具。彩色触摸屏操作界面,程序记忆功能可将不同产品的加工参数保存到数据库中,切换产品时可以一键调出相应的加工参数。机器上还配有自动卷纸器、端子料带切断和吸废料装置,可以保持工作环境的清洁。

下载: (1) (2)

适用线材:护套线芯线、排线、双并线

适用线径:AWG28~18(0.1~1.0mm2

芯线数量:最多12芯(超过12芯的可以分多次加工)

排线最大Pin数:20Pin

芯线外径:Φ0.6~3.3mm

外护套剥皮长度:≥25mm

排线分线长度:≥25mm

芯线剥皮长度:≤20mm

适用端子类型:横送端子或直送端子

端子机出力:2T

压接行程:30mm

操制系统:PLC

操作界面:7寸彩色触摸屏

气压要求:0.5~0.7Mpa

工作电压:220V 50/60Hz

机器净重:118kg

外形尺寸:800*600*1350mm


不同的芯线数量,对外护套的剥皮长度有不同的要求,每多一条芯线,外护套的剥皮长度需增加2.5mm左右,芯线外径越大则外护套的剥皮长度也需要相应增加,以下为不同芯线数量对应的外护套最短剥皮长度的对照表(仅供能考,特殊要求可订制,比如可以订制超短线机型,支持芯线留胶10mm打端子):

芯线数量芯线外径(示例)外护套最短剥皮长度
≤3芯Φ1.3mm≥22mm
4芯
Φ1.3mm≥25mm
5芯
Φ1.3mm≥27.5mm
6芯
Φ1.3mm≥30mm
7芯
Φ1.3mm≥32.5mm
8芯
Φ1.3mm≥35mm
10芯
Φ1.3mm≥40mm
20芯
Φ1.3mm≥65mm
