压缩机引出线全自动压接机

  • 型号:JL-A106S
  • 品牌:钜鹿
  • 电压:220V(其它电压可订做)
  • 功能:
  • 价格:

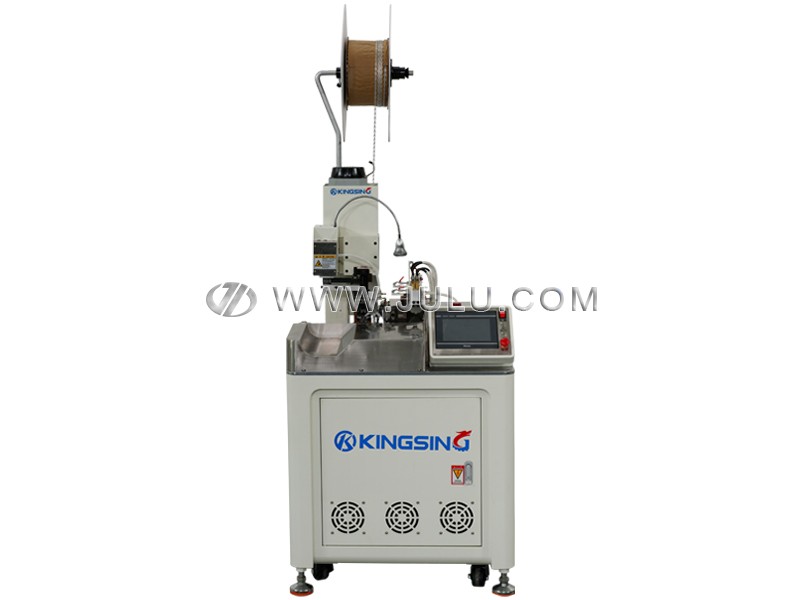

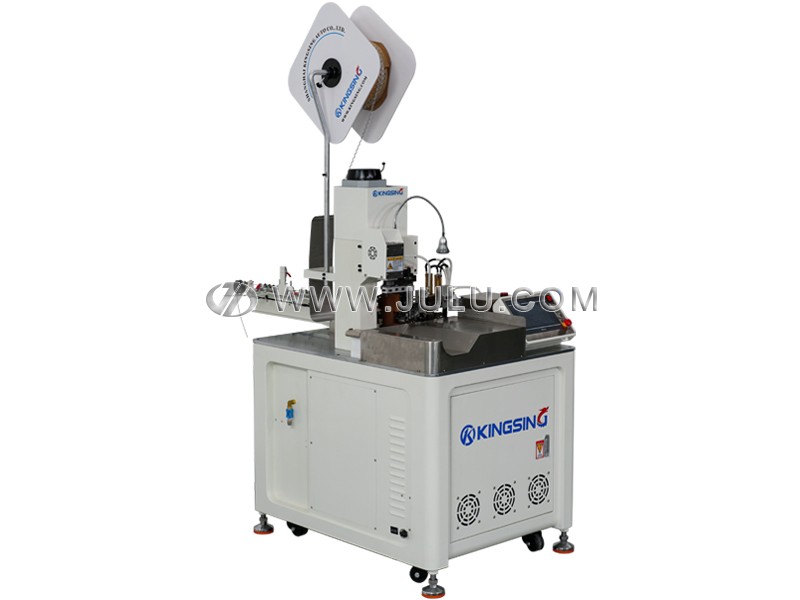

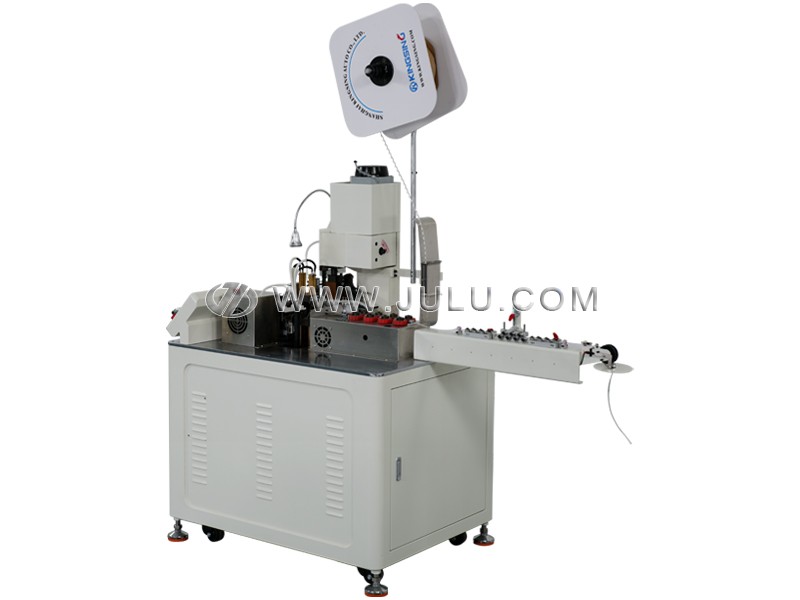

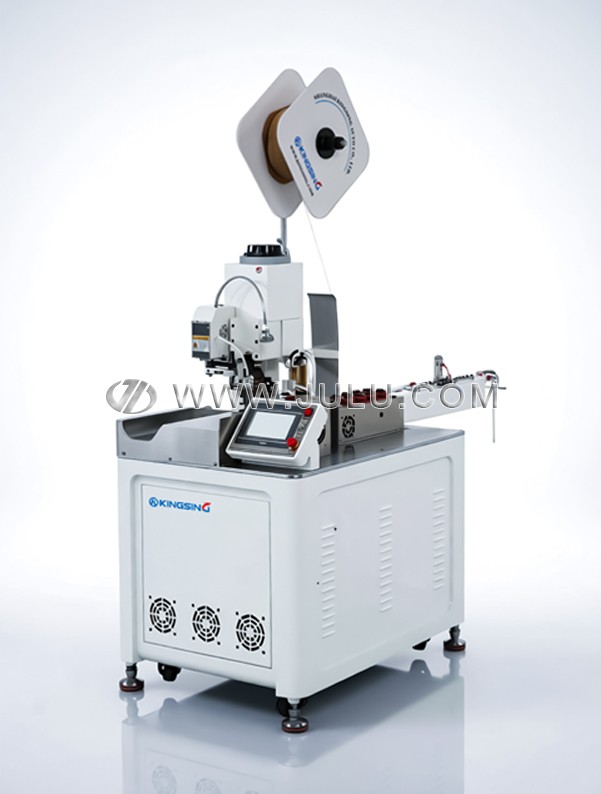

  1. 这是一台热剥型单头全自动端子机,专为加工制冷压缩机的引出线而设计,一头剥皮,另一头打端子。本机采用烫线的方式剥线,电热装置可将外面的编织层烫开,并把边缘热封起来,可解决耐氟线散头、绒毛难剥的问题。进线口配有3组调直器,可将线材自动拉直,提高机器运行的稳定性。送线机构采用8轮送线,可以防止线材打滑,提高送线精度。

  2. 端子机采用球墨铸铁一体成型,整机刚性强,压接尺寸稳定,压接行程默认是30mm,采用标准的OTP卡口模具,另外也可以订制40mm行程的机型,可使用各种欧式模具。还可以选配端子压力监测仪,实时监测每次压接过程的压力曲线变化,当压力异常时自动报警停机。

  3. 一台机器可以加工多种不同的产品,更换线材和端子时只需更换相应的压接模具和进线导管即可。彩色触摸屏操作界面,参数设置直观易懂,裁线长度、剥皮长度、压接位置等参数均可在程序中设置。程序记忆功能可将不同产品的加工参数保存到不同的程序号中,切换产品时可以一键调出相应的压接参数。

下载: (1)

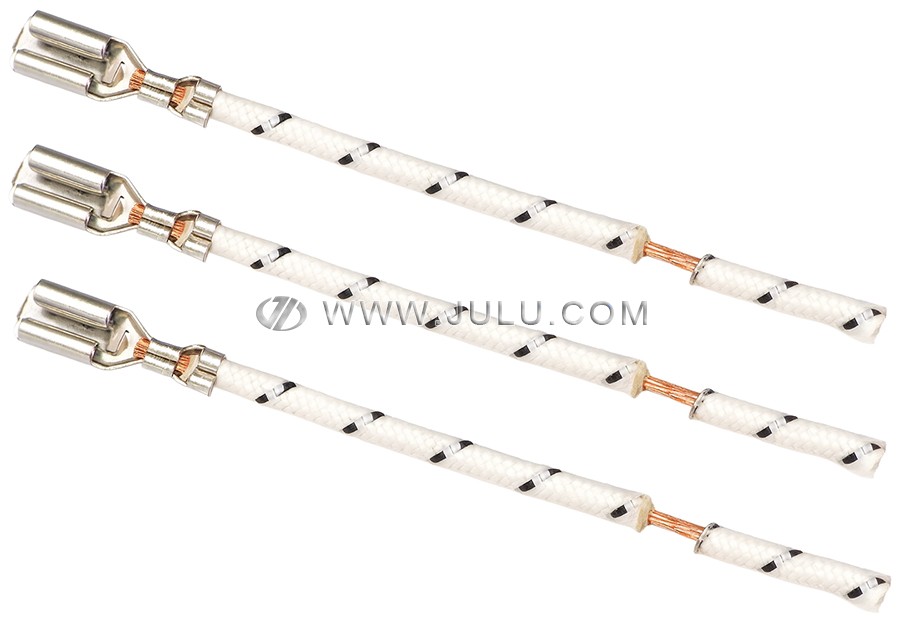

适用线材:耐氟编织线、制冷压缩机引出线

适用线径:0.1~2mm2

裁线长度:45~9999mm(特殊长度可订制)

剥皮长度:≤15mm(可订制)

裁线精度:±(0.5+L*2‰)    L=裁线长度

压接行程:30mm(可订制40mm行程机型)

适用端子:横送端子、直送端子、旗形端子

生产效率:1800~2200条/时

操作界面:彩色触摸屏

选配功能:端子压力监测仪、长线输送带、安全防护罩

气压要求:0.5~0.7Mpa

工作电压:220V 50/60Hz

机器净重:300kg

外形尺寸:700*800*1500mm
