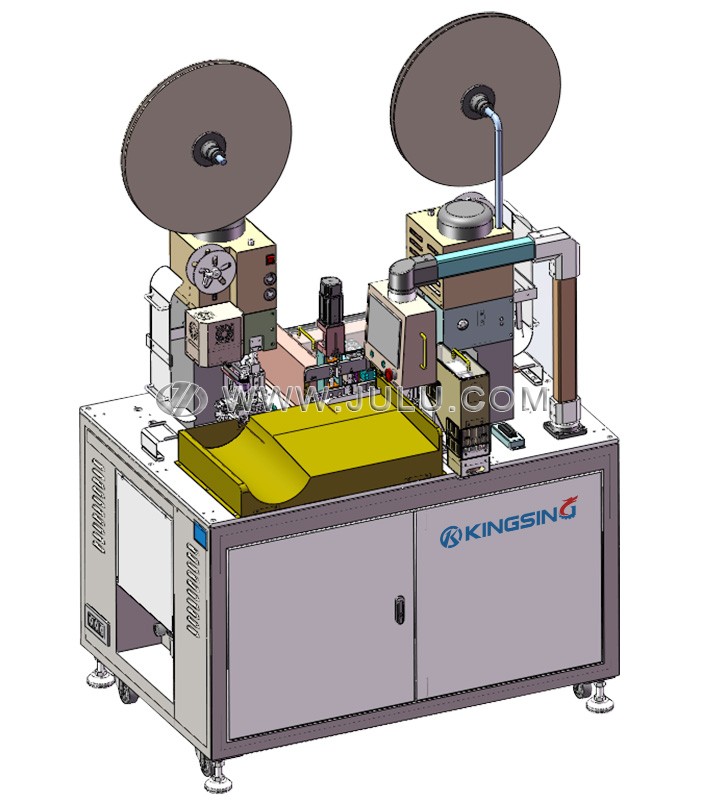

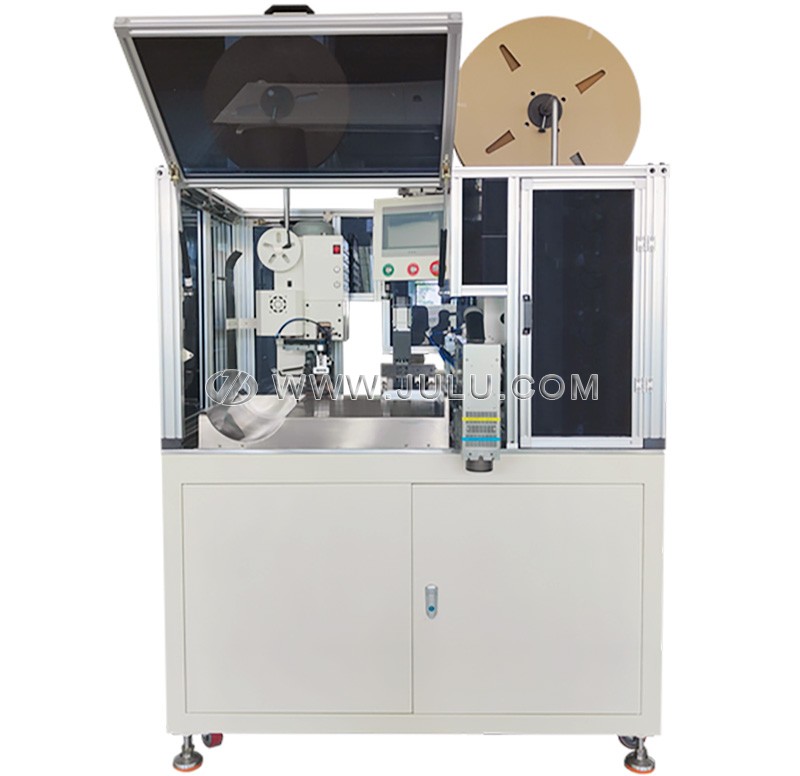

全自动双头穿防水塞端子机

  • 型号:JL-S212系列
  • 品牌:钜鹿
  • 电压:220V(其它电压可订做)
  • 功能:
  • 价格:

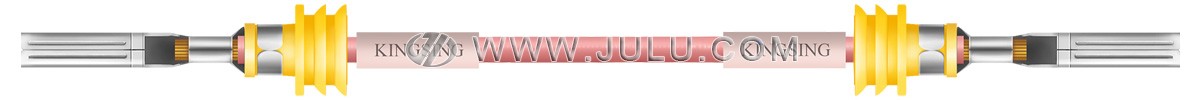

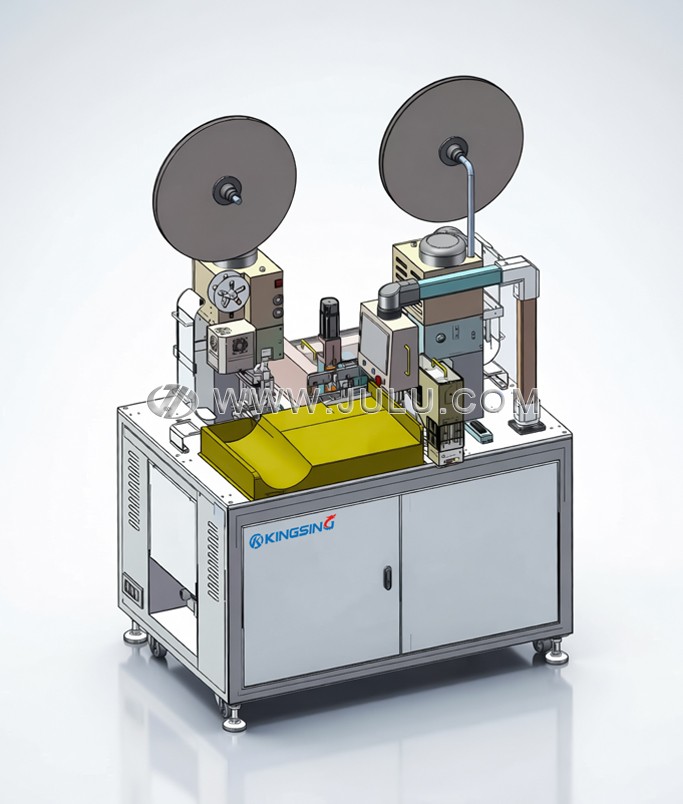

  1. 本系列为全自动穿防水塞端子机,集裁线、剥皮、穿防水塞、打端子等功能于一体,共有3个子型号(详见技术参数)。防水塞通过自动送料系统自动送料,采用先穿防水塞后剥皮的方式完全杜绝了铜丝倒翻的可能性,大大提升了穿防水塞的精度和稳定性。特殊功能支持非标订制,比如可以实现自动穿号码管、自动穿绝缘护套等功能。

  2. 整机做工精密,送线、剥皮、平移等机构均采用伺服电机驱动,定位精准。端子机采用球墨铸铁一体成型,刚性强,压接高度稳定,可以选配端子压力监测仪,实时监测每次压接过程的压力曲线变化,当压力异常时自动报警停机。另外还可以选配CCD视觉检测系统或者激光轮廓仪,对防水塞的穿入位置和端子压接的外观进行检测。

  3. 采用柔性化设计的理念,一台机器可以加工多种不同的产品,更换防水塞时只需更换相应的轨道治具即可,可以几分钟内完成产品切换。程序记忆功能可将不同产品的加工参数保存到数据库中,切换产品时可以一键调出相应的加工参数,节省调试时间。另外还可以选配支持MES连接的电脑工控系统,内置网络接口,可通过局域网与MES系统对接,实现远程读取或设置参数,远程下达生产任务等功能。

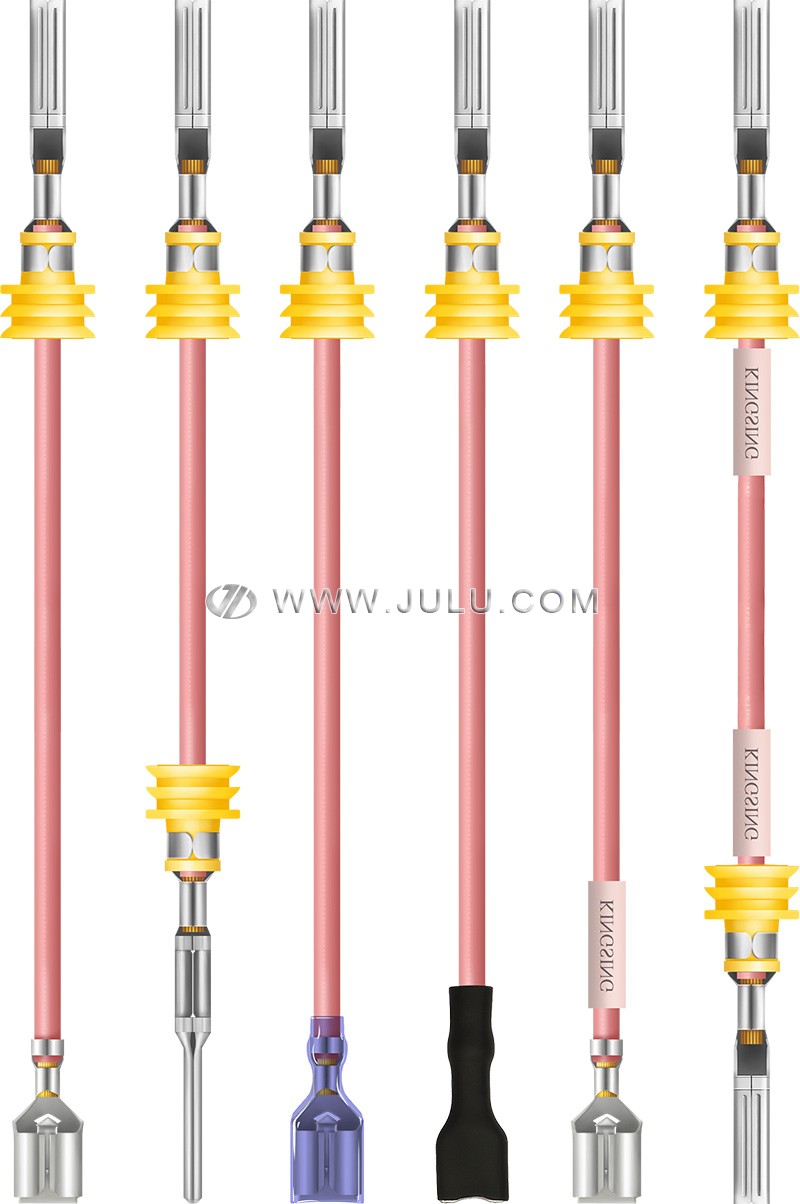

机器型号主要功能机器净重外形尺寸

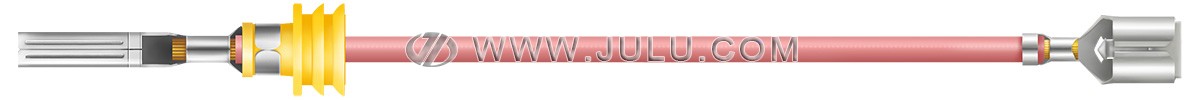

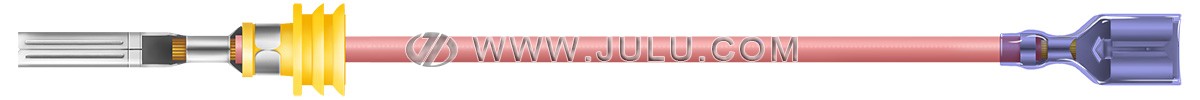

JL-S212A

双头打端子

单头穿防水塞

300kg965*835*1860mm

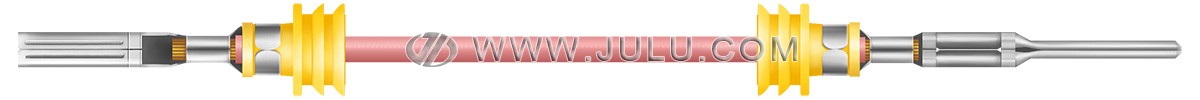

JL-S212B

双头打端子

双头穿防水塞

380kg1350*1250*1860mm
JL-S212C

一头打端子穿防水塞

另一头打端子穿护套

400kg1350*1250*1860mm

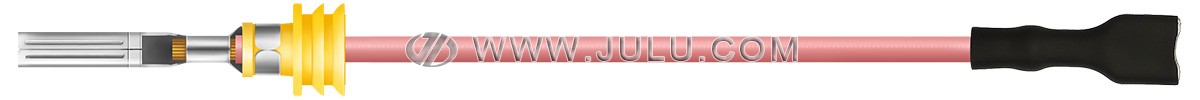

JL-S212D

一头打端子穿防水塞

另一头打端子穿热缩管

380kg1350*1250*1860mm

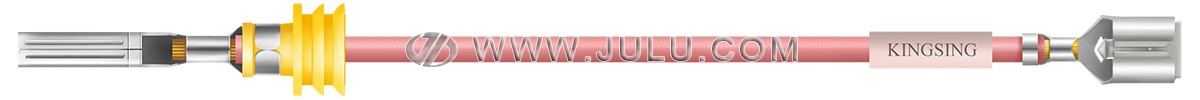

JL-S212M

一头打端子穿防水塞

另一头打端子穿号码管

380kg1350*1250*1860mm
JL-S212T

双头打端子双头穿防水塞

双头穿号码管

400kg1350*1250*1860mm

适用线径:AWG28~14(0.1~2.5mm2

剥皮长度:≤10mm

裁线长度:60~3000mm

裁线精度:±(0.5+L*2‰)    L=裁线长度

端子机出力:2T(可选配3T)

压接行程:30mm(可选配40mm机型)

操作界面:彩色触摸屏(可选配电脑工控系统)

生产效率:1500~2000条/时

气压要求:0.5~0.8Mpa

工作电压:220V 50/60Hz

额定功率:3000W

选配功能:压力监测仪、CCD视觉检测系统、激光轮廓仪、穿号码管
