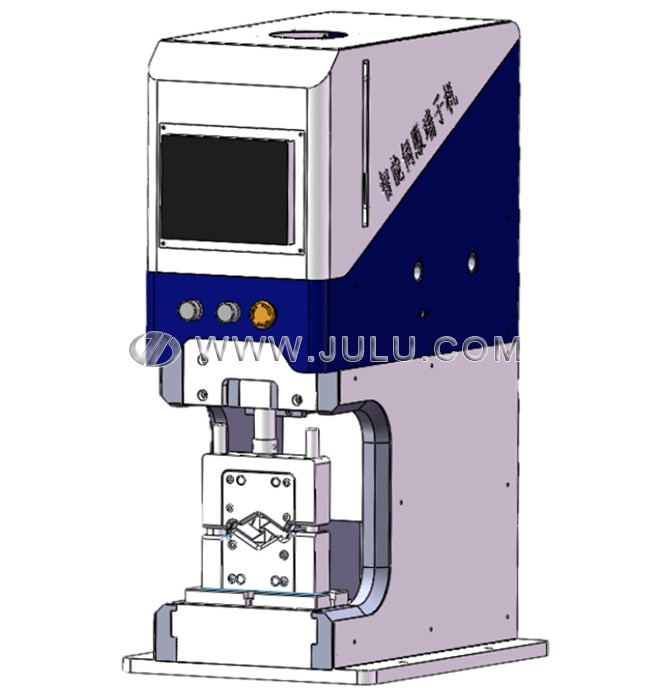

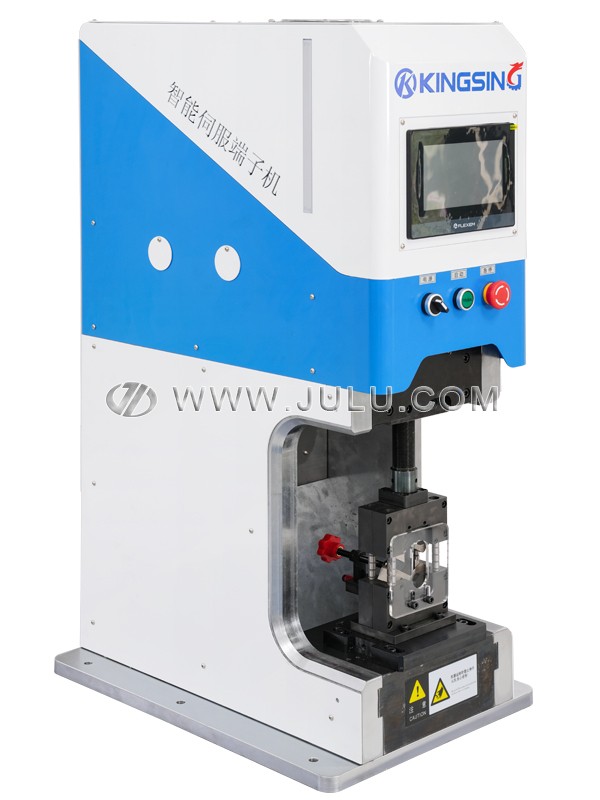

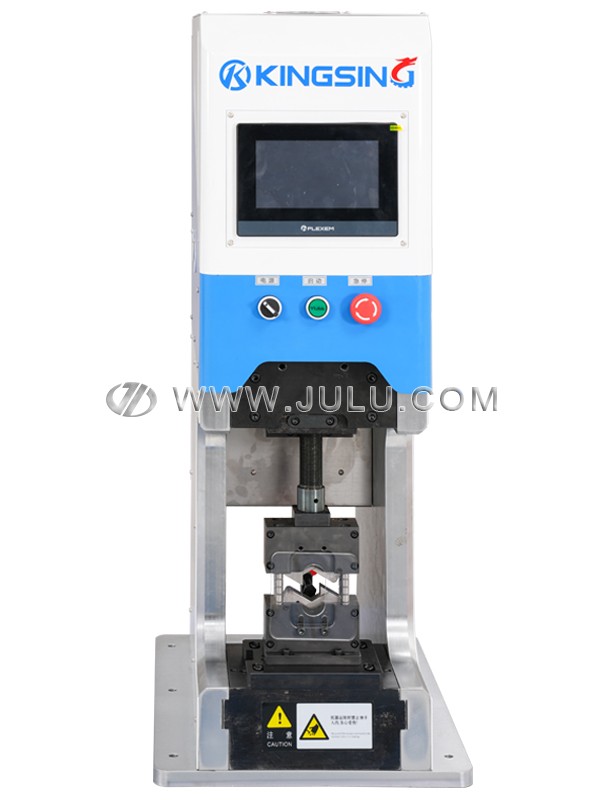

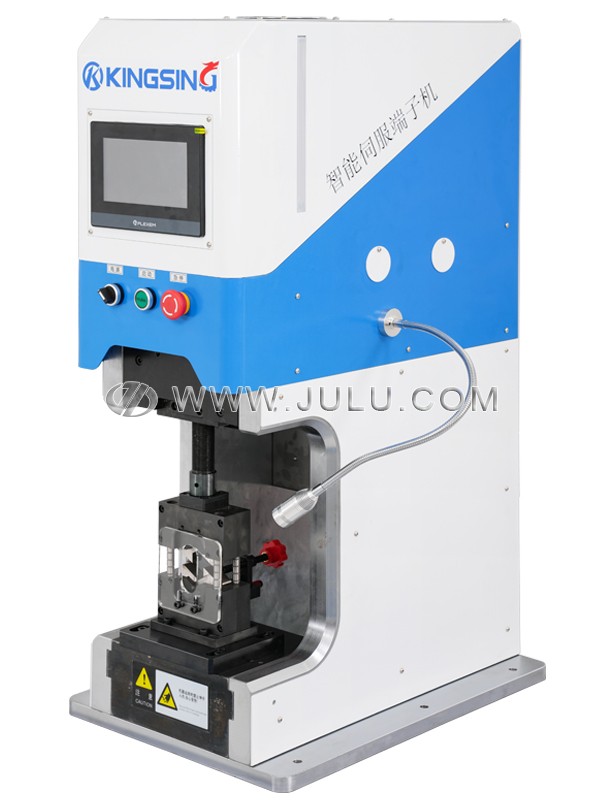

新能源伺服型端子机

  • 型号:JL-T235系列
  • 品牌:钜鹿
  • 电压:220V(其它电压可订做)
  • 功能:
  • 价格:
  1. 本系列为伺服型端子压接机,共有3个子型号(详见技术参数)。采用高精度伺服电机驱动,压接高度可以直接在程序中设置,无需手工调节螺丝。整机做工精密,用料扎实,刚性强,内置光学编码器控制压接高度,压接精度可达±0.03mm,低噪音,低功耗,出力稳定。

  2. 支持多种压接模具,比如:六边形模具、四边形模具、四点压接模具、B形压接模具等。一台机器可以压接多种端子,只需更换相应的压接模具即可。卡口式设计,模具更换快速,调试简单。本系列压接机广泛应用于加工新能源汽车线束、充电桩线束等。

  3. 彩色触摸屏操作界面,参数设置直观易懂。程序记忆功能可将不同产品的压接参数保存到数据库中,更换产品时可以一键调出相应的压接参数。支持连续压接多种不同高度的端子,可以轻松应对同一端子对应多种不同粗细导体的情况。

  4. 可选配电脑工控系统,Windows操作界面,支持网络连接,可与局域网内的MES系统对接。每次压接的压力数据自动保存到数据库中,可以实现品质追溯管理。可以选配扫码枪,扫码后自动调出相应产品的压接参数。可选配端子压力监测仪,压力异常时可以自动报警停机。

下载: (1)
机器型号JL-T235AJL-T235BJL-T235C
最大压力20T30T50T
有效行程50mm75mm75mm
适用线径2.5~95mm22.5~180mm22.5~300mm2
机器净重450kg450kg570kg
外形尺寸
700*800*1550mm700*800*1700mm700*800*1900mm

压接精度:±0.03mm

生产效率:300~400条/时

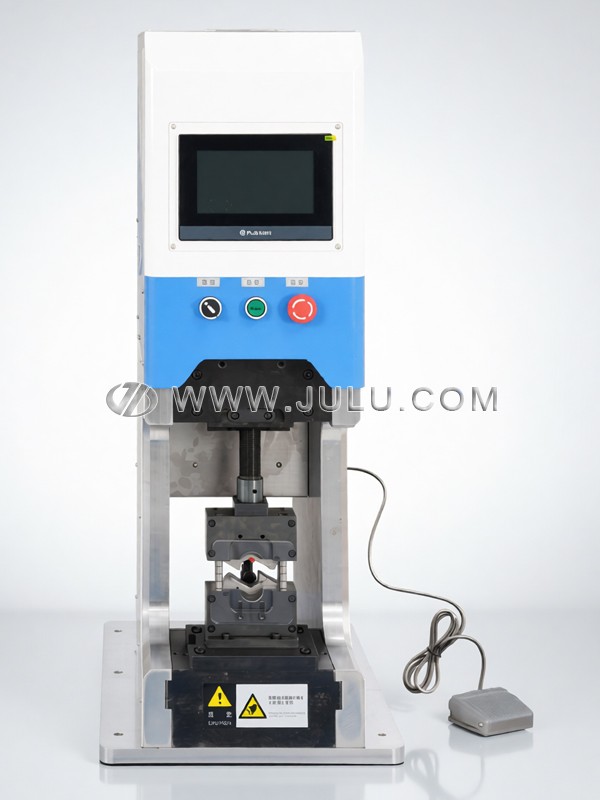

启动方式:启动按钮、脚踏开关

操作界面:彩色触摸屏(可选配电脑工控系统)

额定功率:2600W

工作电压:220V 50/60Hz
