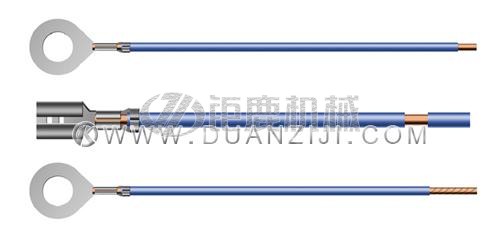

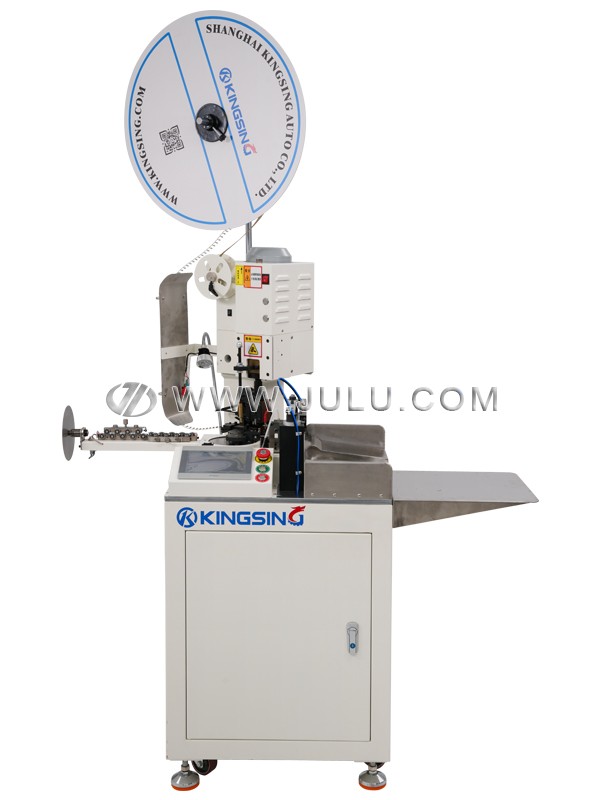

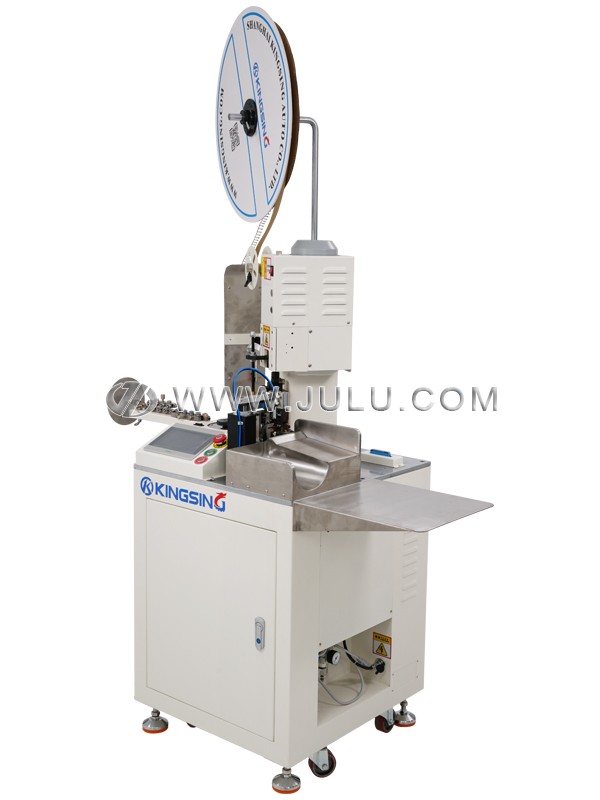

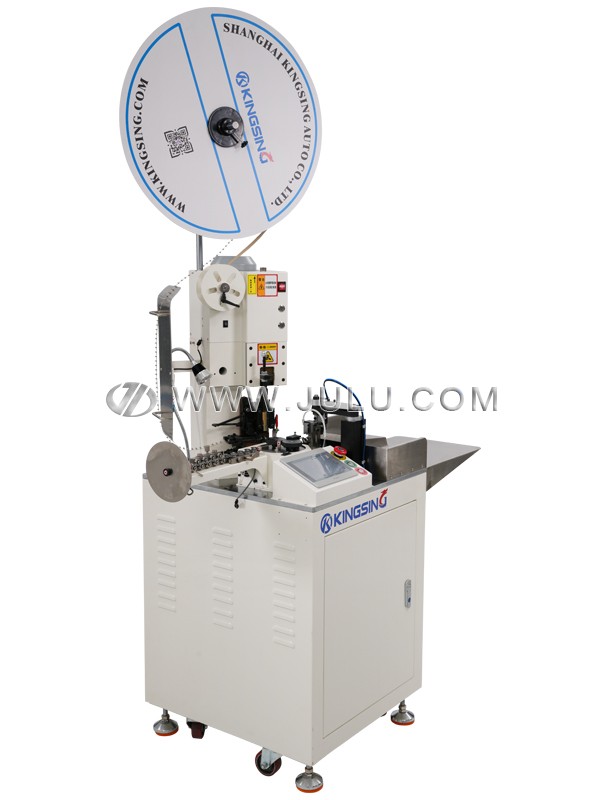

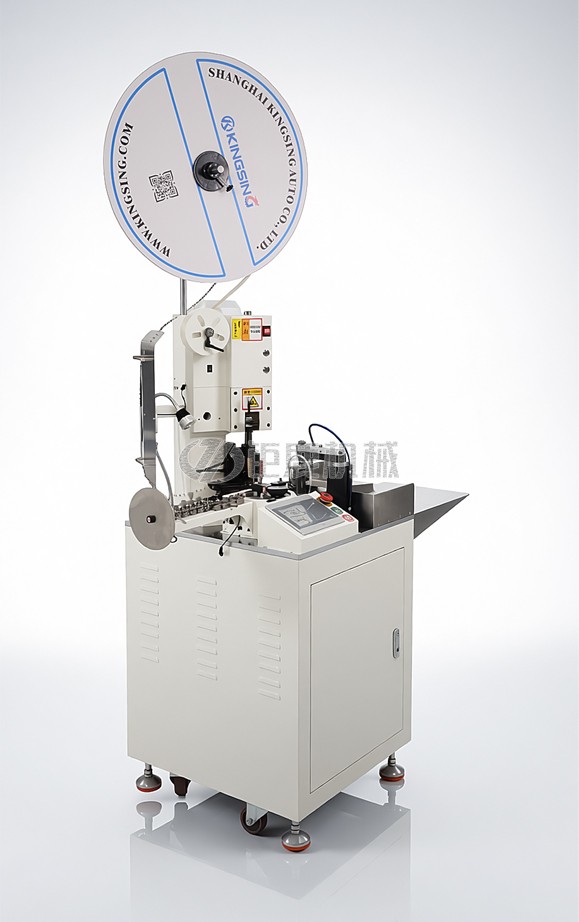

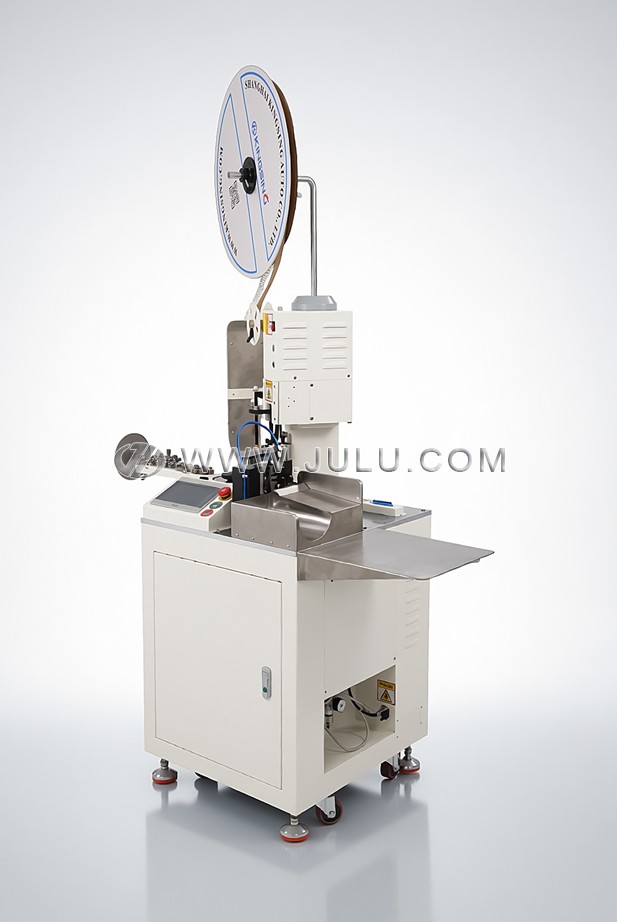

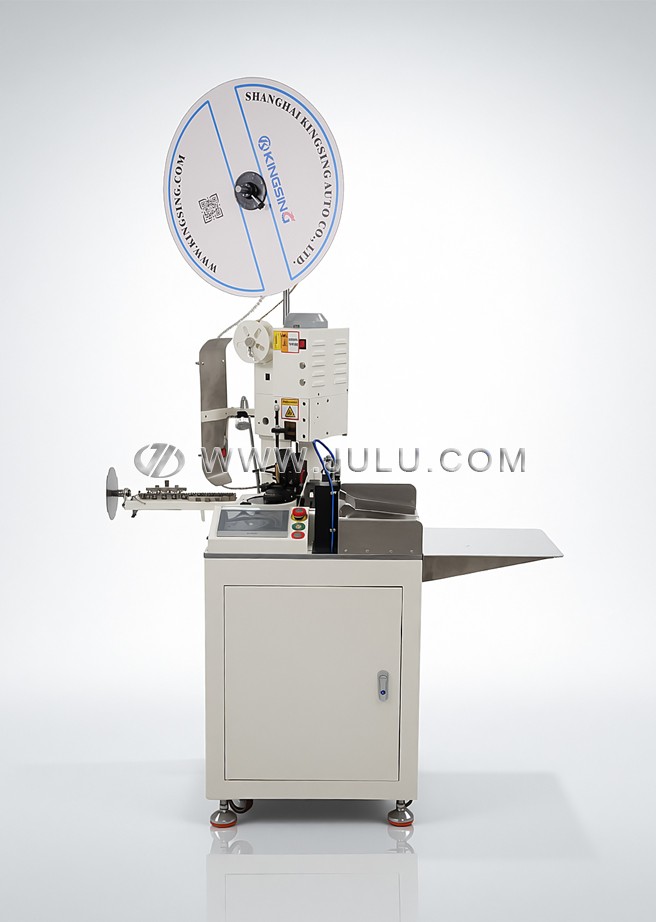

本机为通用型单头全自动端子机,集裁线、剥皮、扭线、打端子等功能于一体,加工精度高,外观精美,结构简洁大气,触摸屏操作界面简单易懂,广泛应用于汽车线束加工、电子线束加工行业。
本机采用30mm行程的OTP卡式模具,亦可根据用户需要改为40mm行程的模具,更换模具简便快捷。适用于各种横送端子、直送端子、旗形端子、散粒端子等,散装端子可以通过振动盘自动送料。
可选配输送带和实时压力管理系统,输送带可以加工长线时保证线材直平整齐地放入收料盘中,压力监测仪可实时检测每个端子的压接力,当压力异常时可自动报警停机,因此可以大幅提高良品率。
Source Link: http://www.julu.com/product/308.html
适用线材 | AWG16 - AWG30 |
裁线长度 | 38 - 1000mm |
剥线长度 | 线头最大10mm,线尾最大14mm |
扭线功能 | 不压端子的一侧可自动扭线 |
公差范围 | ±(0.1 + 0.005×L)mm L为裁线总长 |
端子机出力 | 2.0Ton |
端子机行程 | 30mm(可订做40mm行程) |
显示屏 | 5.7英寸触摸屏 |
速度 | 4000-5000条/时 |
传感器 | 电线有无、电线松紧、端子有无、背纸回收、切断深度等 |
需要气压 | 0.4MPa - 0.6MPa |
适用电压 | 220V 50Hz |
端子机电机功率 | 1800W |
产品净重 | 254Kg |
外形尺寸 | 900 × 570 × 1650mm |
选配功能:
如果对加工精度有很高的要求,可将端子机换为更加稳固的铸件端子机,亦可将切刀马达换为伺服电机。
可加装压力监测系统,实时监测每个端子的压力,当压力异常时会自动停机并报警。
可为散装端子订做振动盘,实现散装端子全自动送料。
加工长线时(一般指总长大于800mm),可根据需要订做输送带,订做输送带时必须时同选用铸件端子机。
