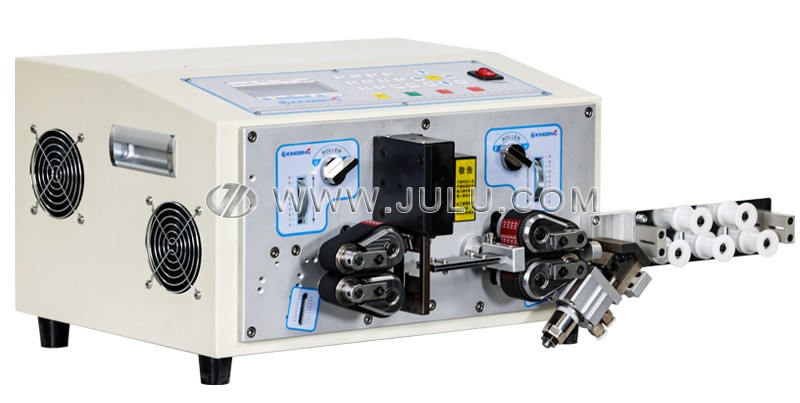

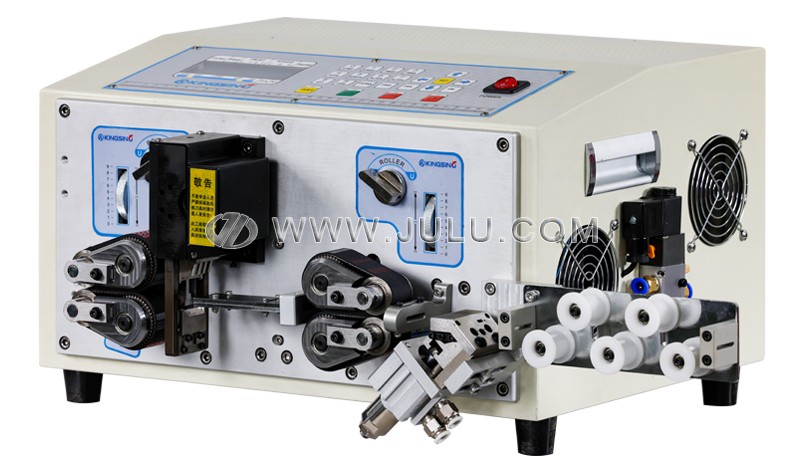

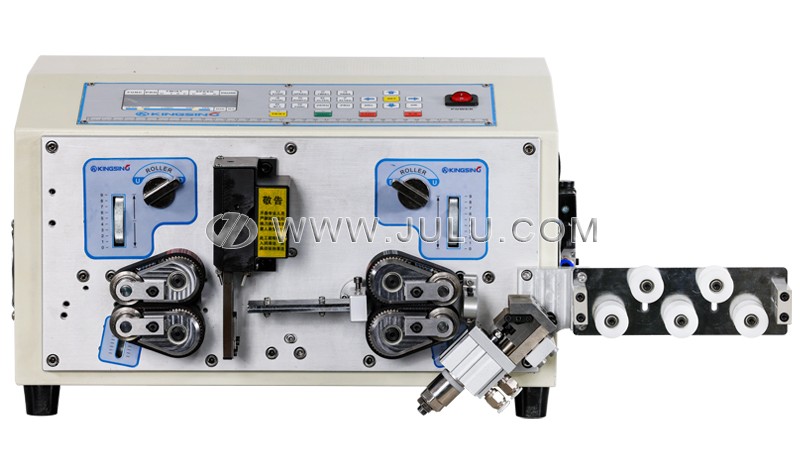

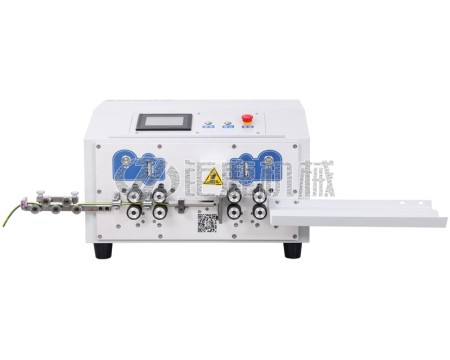

皮带送料排线剥线机

  • 型号:JL-W250系列
  • 品牌:钜鹿
  • 电压:220V(其它电压可订做)
  • 功能:
  • 价格:

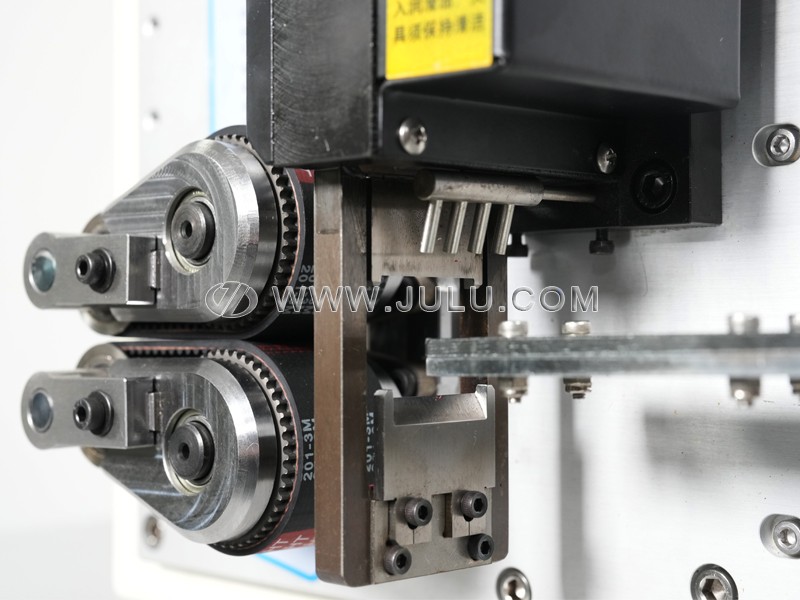

  1. 这是一款专为加工排线和双并线而设计的剥线机,可选配分线模具实现对排线的自动裁线、剥皮、两头开叉分线,分线模具可以选择冲切式和划线式。本机采用皮带送料的方式大大增加了送线轮和线材的接触面积,可以防止送线和剥皮时出现打滑的情况,因此本机可以加工PIN数更多、宽度更大的排线。

  2. 程序功能强大,支持全剥、半剥、中间剥等功能,有程序记忆功能,可以将不同线材的加工参数保存到不同的程序号中,切换线材时可以一键调出相应的加工参数。

  3. 程序界面直观易懂,裁线长度、剥皮长度、进刀深度、退刀、产量等参数可以在程序中自由设置,长线程序、超短线程序、中间剥程序、护套线程序等功能可以随意切换,一机支持多种不同的加工方式,通用性很强。

  4. 支持非标订制,我司有很强的研发能力,可以根据客户的需求订制相应的功能。比如可以增加喷布机或线号烫印机,实现边打码边剥线;可以订制刀片和导管,用于加工扁护套线、双并线等特殊线材;也可以选配安全防护罩,打开安全罩后自动报警停机;


型号分线模具类型主要优点
JL-W250A经济实惠,没有分线功能

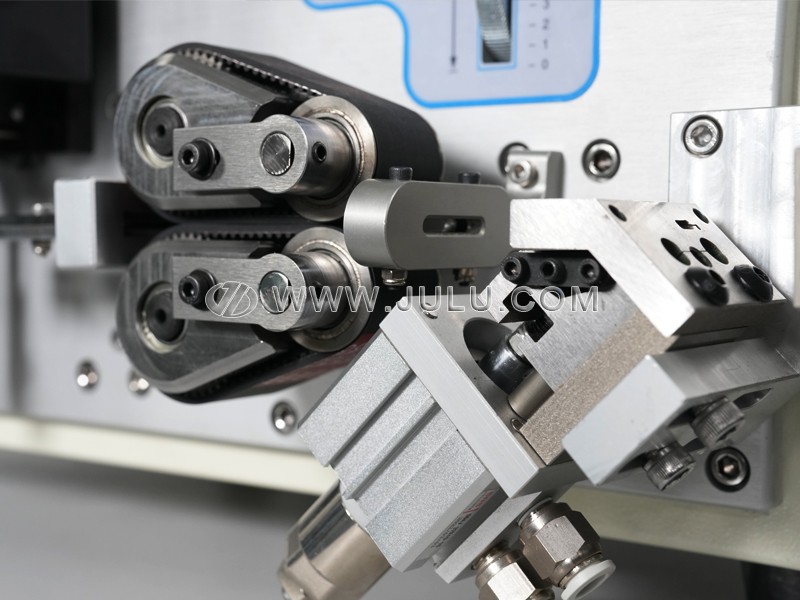

JL-W250B气缸冲切
适用于PIN数多以及中间带蹼的排线
JL-W250C气缸划线
分线长度可自由设定,适用PIN数少的排线
JL-W250D电动冲切
不需要气源,用电机代替气缸冲切分线

排线最大宽度:25mm(最大20Pin)

最大剥皮长度:线头0~30mm,线尾0~30mm

裁线长度:0~100m

裁线长度精度:±0.002×L (L表示裁线长度)

最小留胶长度:35mm

程序记忆功能:最多可保存100组程序
