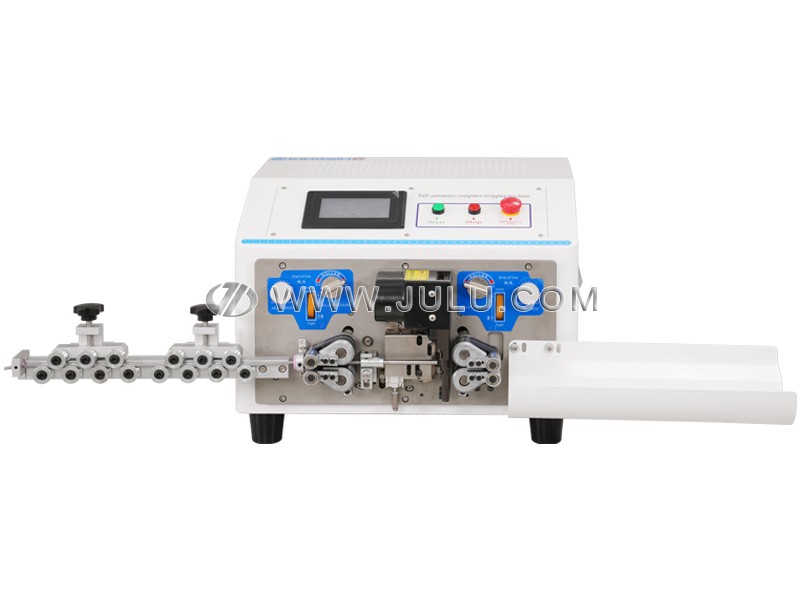

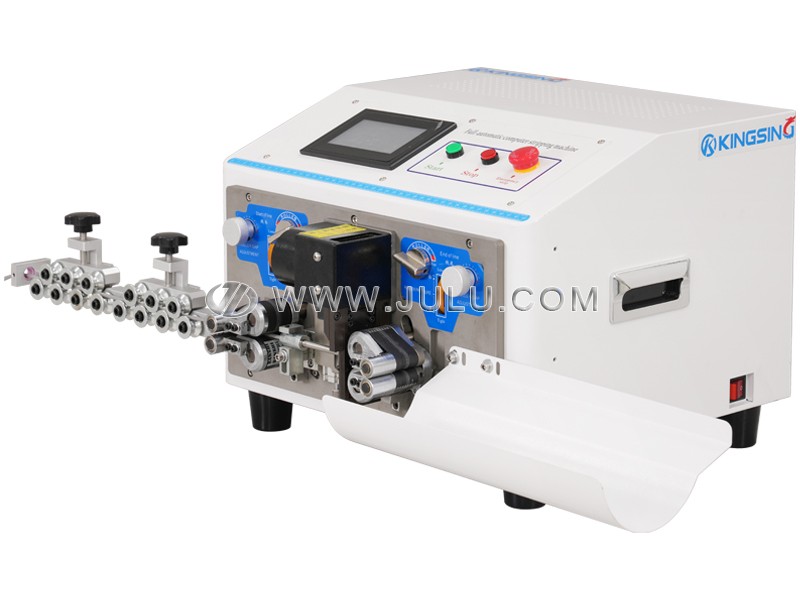

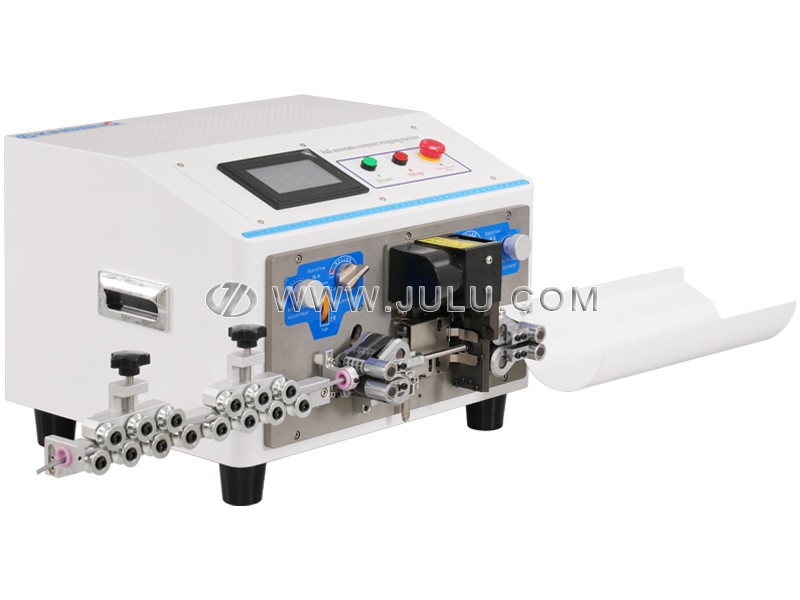

皮带送线多芯圆护套线剥线机

  • 型号:JL-W75R系列
  • 品牌:钜鹿
  • 电压:220V(其它电压可订做)
  • 功能:
  • 价格:
  1. 本系列为触摸屏版多芯圆护套线剥线机,共有2个子型号(详见技术参数)。专为加工圆形护套线而设计,支持同时剥外护套和芯线。采用皮带送料替代传统的滚轮送料,大大增加了与线材的接触面积,在提高拉力增强剥线能力的同时,还能减小压强降低对线皮表面的损伤,线皮表面无压痕。

  2. 特殊的刀架设计支持同时安装2套刀片,外护套采用圆口刀剥皮,芯线采用平口刀剥皮,特别适用于加工4芯以内且外径小于6.5mm的护套线,芯线支持全剥和半剥。出线轮具有自动提轮功能,当剥线头时出线轮可以自动提起以便减小剥线阻力,线头最大剥皮长度可达120mm。彩色触摸屏操作界面,裁线长度、剥皮长度、进刀深度、退刀、产量等参数可以在程序中自由设置。

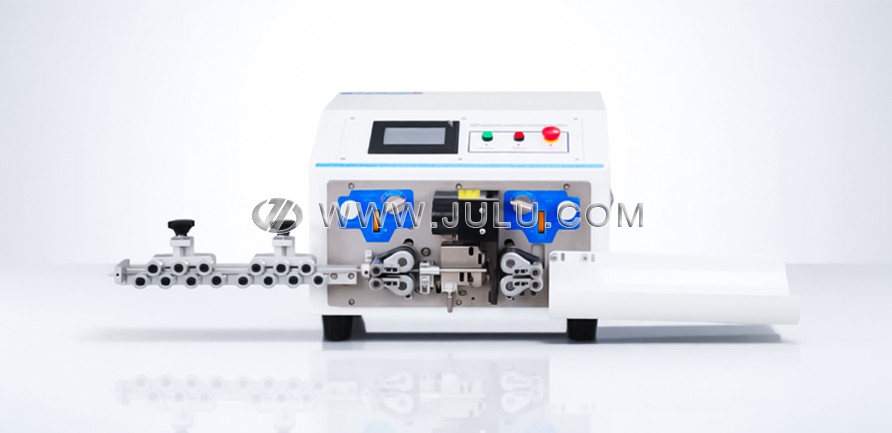

下载: (1)
机器型号功能特点适用线径芯线数量生产效率
JL-W75R-A
单线型≤Φ7mm≤6芯800~1300条/时
JL-W75R-B
双线型≤Φ4mm≤3芯1500~2000条/时

适用线材:多芯圆护套线、扁护套线、BVR电子线

最大线径:Φ7mm

裁线长度范围:0~9999mm

裁线长度精度:±0.002×L (L表示裁线长度)

剥皮长度范围:线头0~100mm,线尾0~60mm

跳导管功能:有

提轮功能:有

显示方式:7寸彩色触摸屏

记忆功能:最多可保存100组程序

工作电压:220V/50Hz

气压要求:0.4~0.6Mpa

产品净重:35kg

外形尺寸:460x350x385mm
