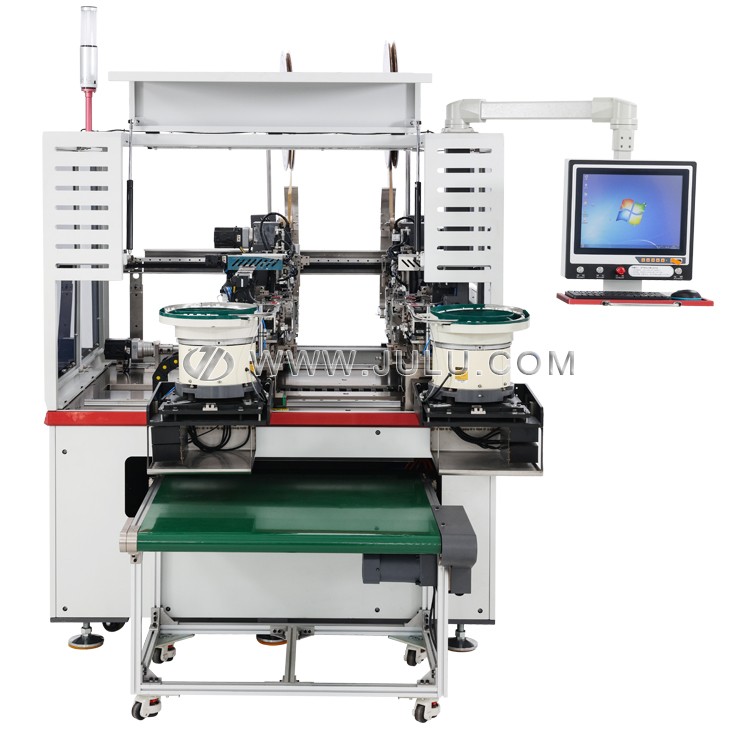

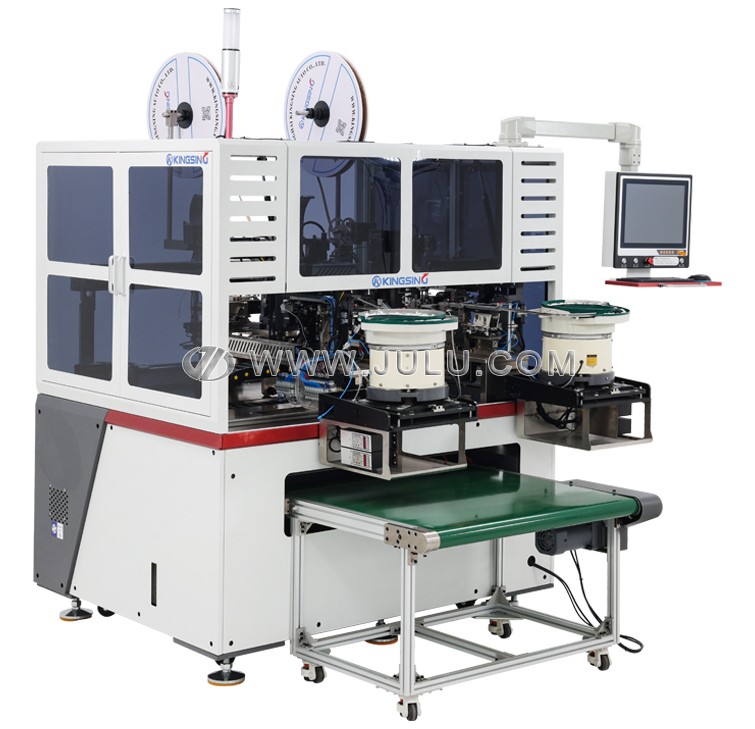

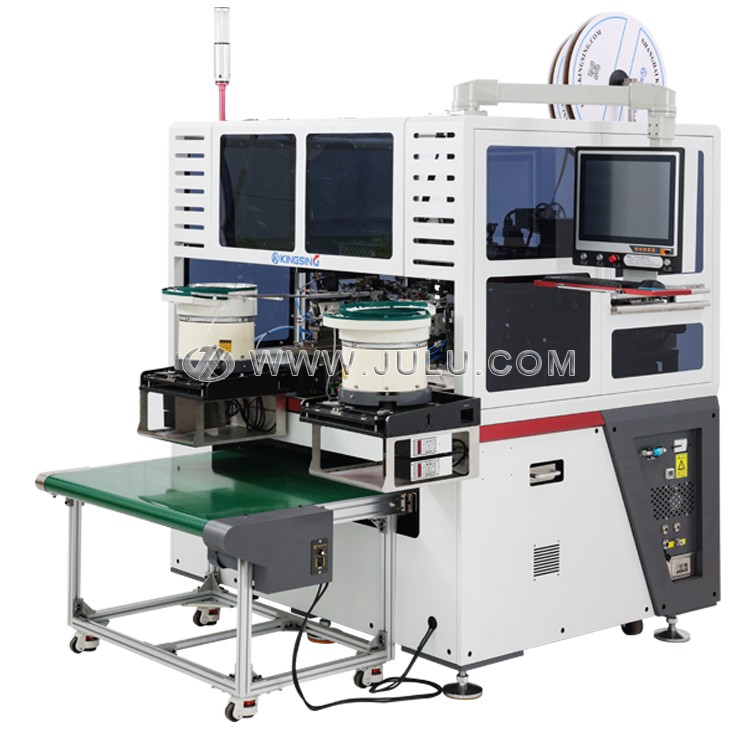

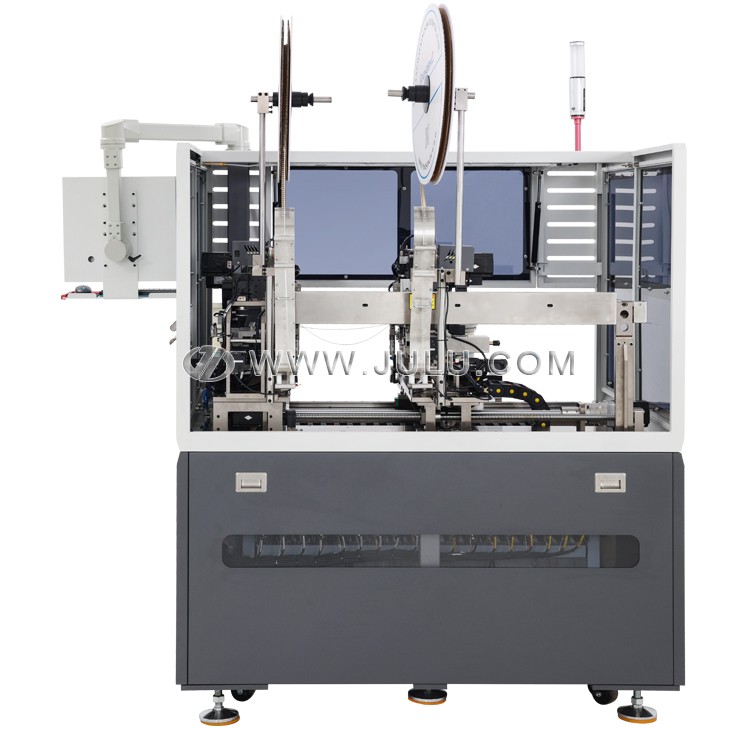

全自动双头插胶壳端子机

  • 型号:JL-A282H
  • 品牌:钜鹿
  • 电压:220V(其它电压可订做)
  • 功能:
  • 价格:

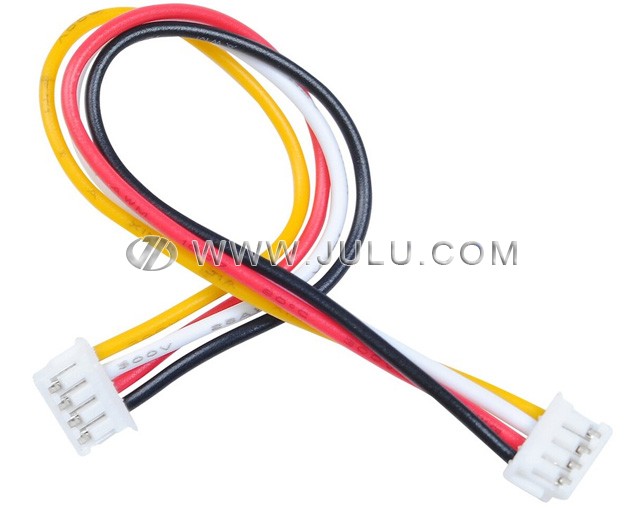

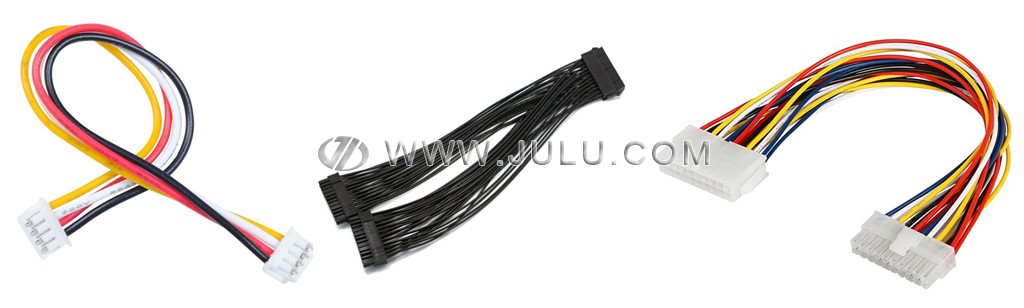

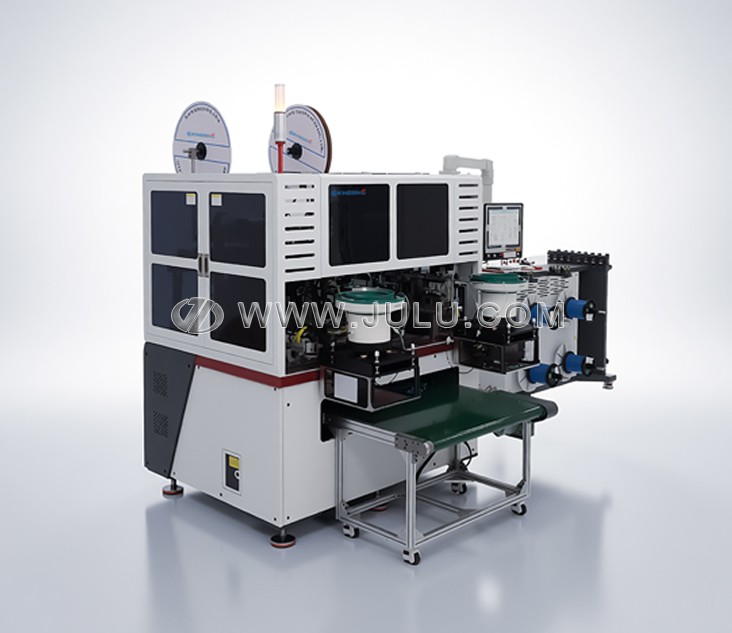

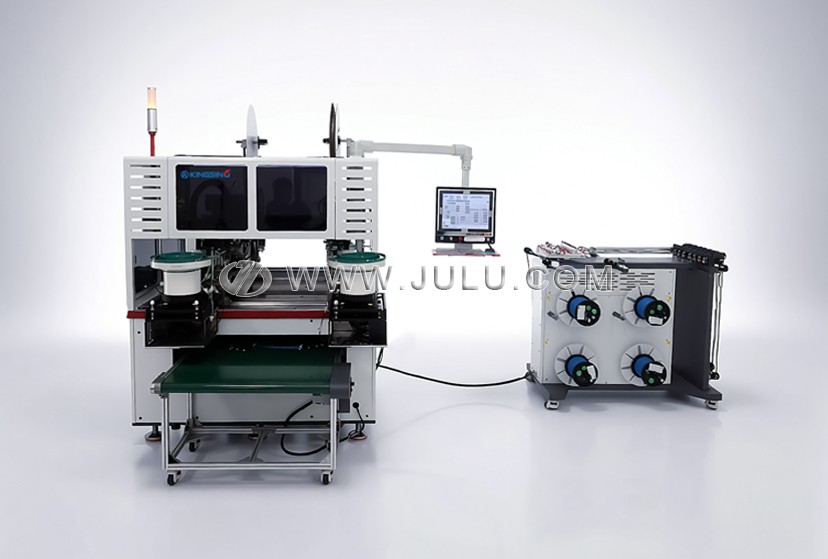

  1. 这是一台全自动双头插胶壳端子机,默认支持8种颜色的电线,程序中可以任意设置取用哪种颜色的线以及插胶壳的颜色顺序。内置2套振动盘,胶壳通过振动盘自动送料,支持使用单排胶壳和双排胶壳,例如双排胶壳可以实现端子背对背插入。每个孔位的插入位置都可以独立调节,因此支持使用不同Pin距的特殊胶壳。另外还可以选配绞线功能,在插胶壳完成后将线绞在一起形成麻花线。

  2. 电脑工控系统,Windows操作界面,软件功能强大,各功能模块可以在程序中自由开启或关闭,比如可以关闭其中一头的插胶壳功能,实现单头打端子插胶壳另一头只打端子。整机采用柔性化设计的理念,一台机器可以加工多种不同的产品,更换端子时,只需更换相应的压接模具、振动盘送料系统以及相应的穿入治具即可。

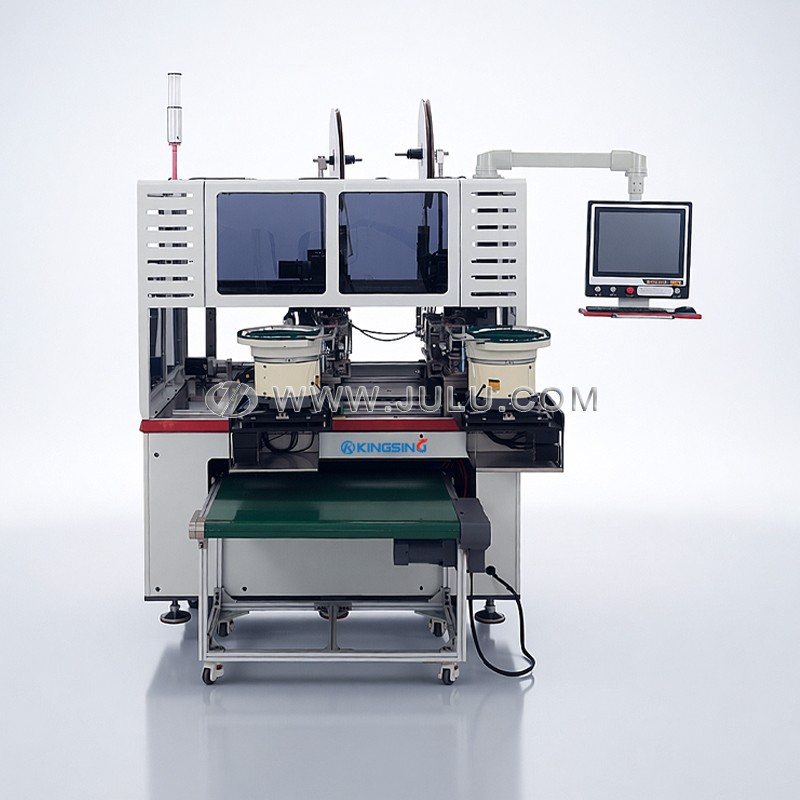

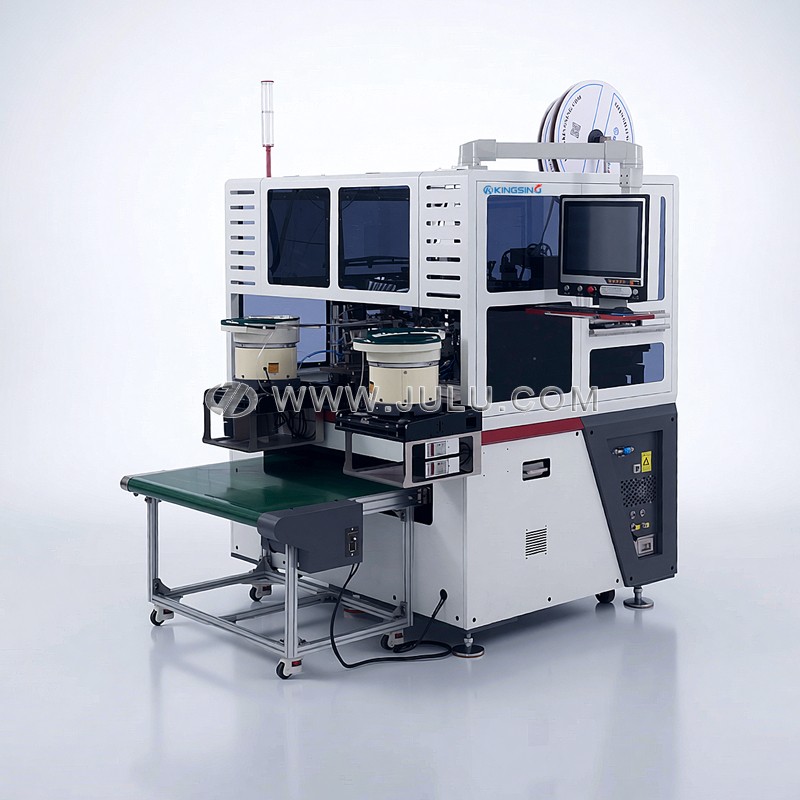

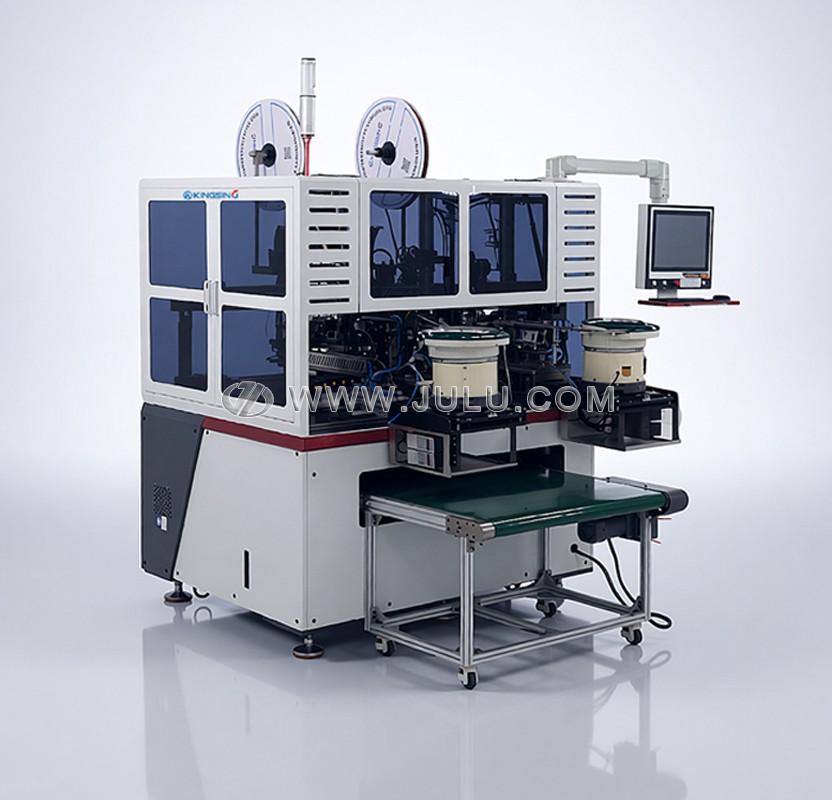

  3. 整机做工精密,送线、裁线、平移等运动部件均采用高精度伺服电机驱动,端子机采用球墨铸铁一体成型,并采用伺服电机驱动,整机刚性强,压接高度稳定。内置压力监控、CCD视觉检测和插胶壳插拔力检测,可以有效识别不良品并分区存放。带有安全防护罩和输送带,成品通过输送带自动送到机器外部。

下载: (1) (2) (3) (4) (5) (6)

适用线径:AWG30~18 (0.05~1.0mm2)

胶壳类型:单排胶壳,双排胶壳

胶壳孔距:1.25~3.96mm

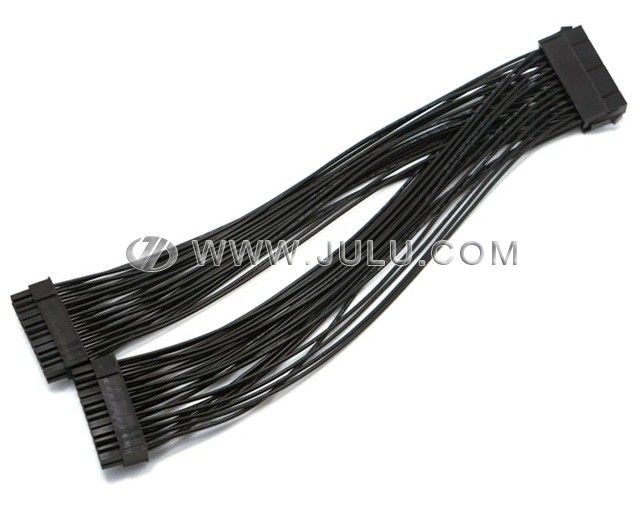

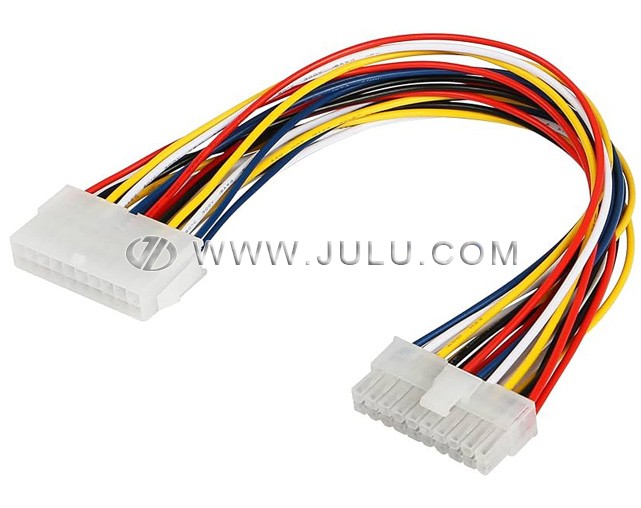

主要功能:双头插胶壳,一拖二(另一头插2个胶壳)

裁线长度:80~600mm(可订制)

剥皮长度:≤8mm(可订制)

裁线精度:±(0.5+L*2‰)    L=裁线长度

压接行程:30mm(可订制40mm行程)

压接电机:伺服电机

颜色数量:最多支持8种颜色的线(可订制)

操作界面:Windows系统,鼠标键盘操作

生产效率:1500~1800条/时

检测装置:压力监控、CCD视觉检测、插拔力检测等

可选配置:绞线功能

气压要求:0.5~0.8Mpa

额定功率:4000W

工作电压:220V 50/60Hz

外形尺寸:2300*1200*1370mm

机器净重:900kg
