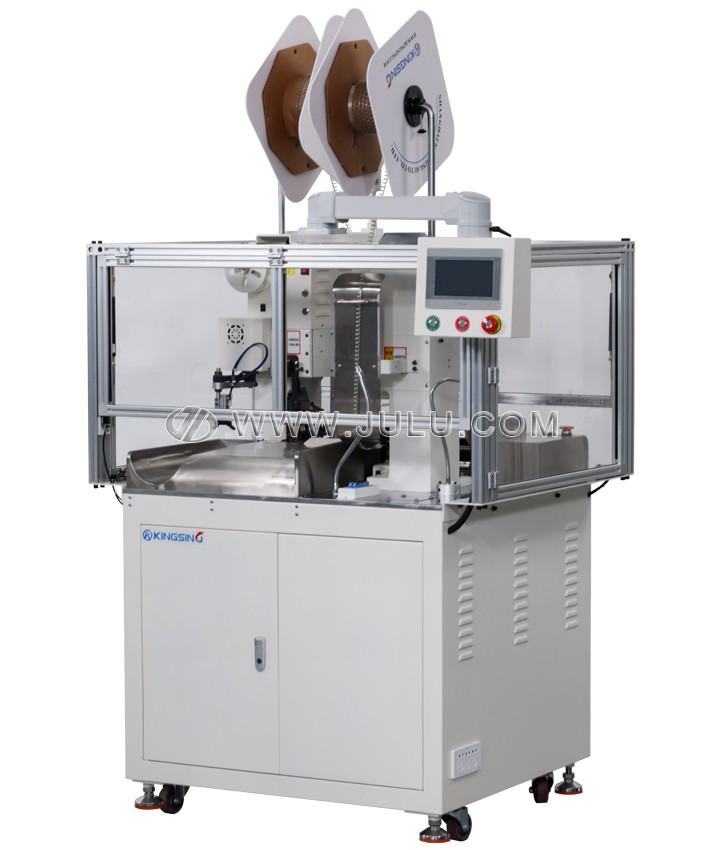

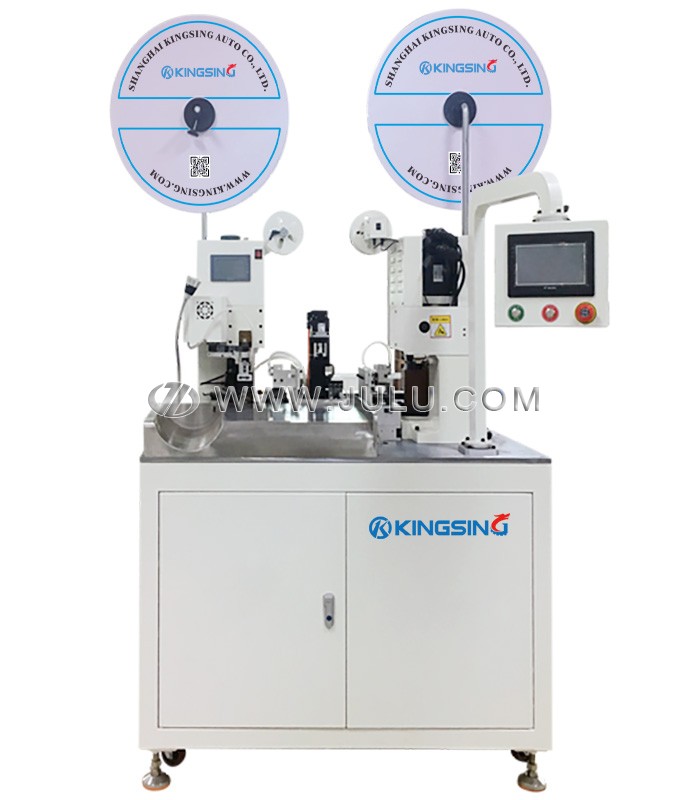

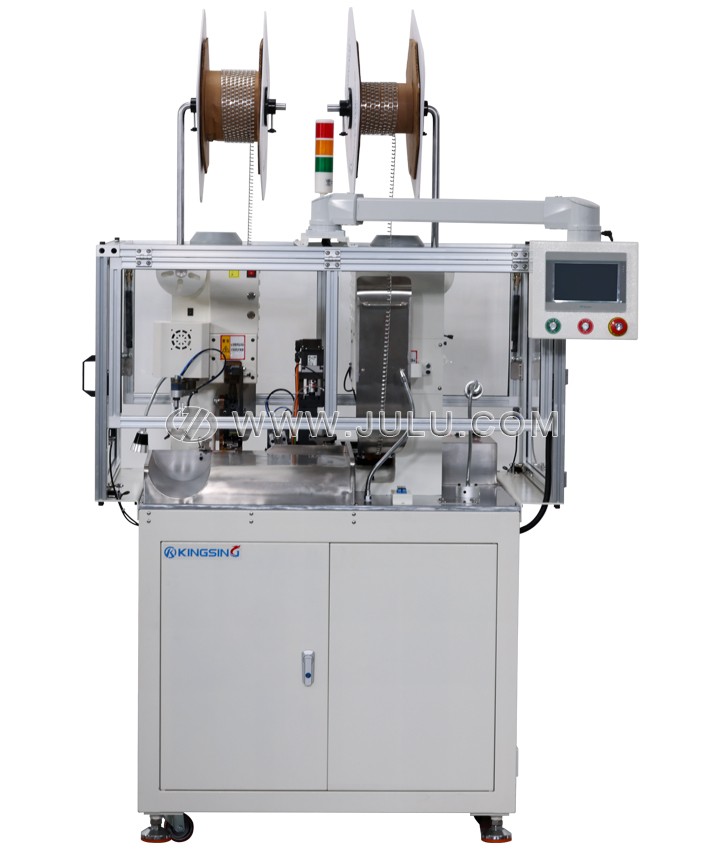

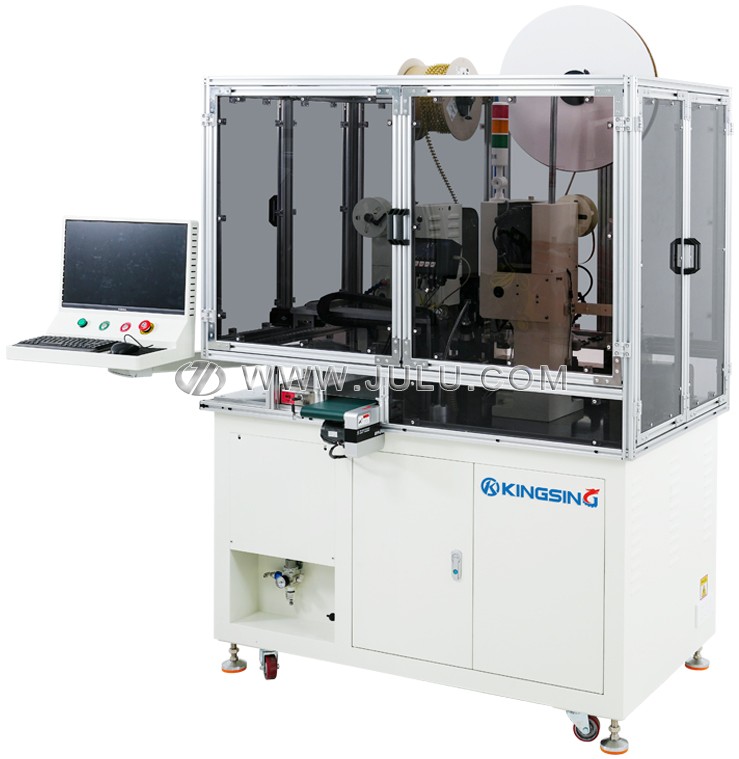

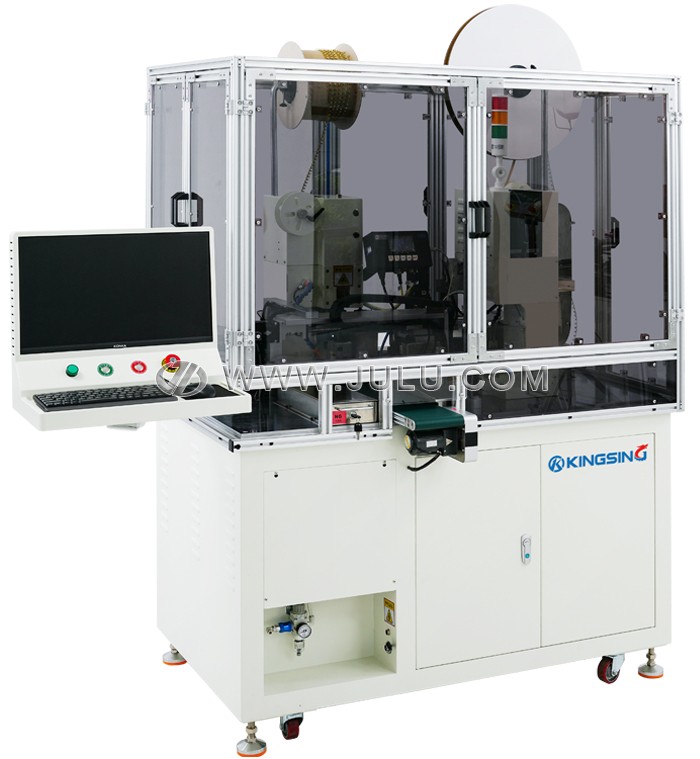

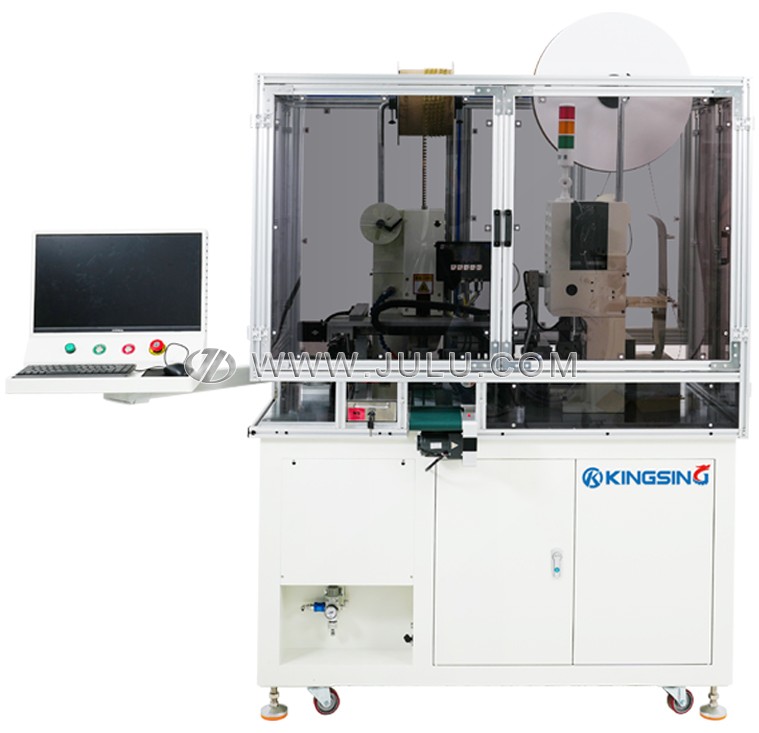

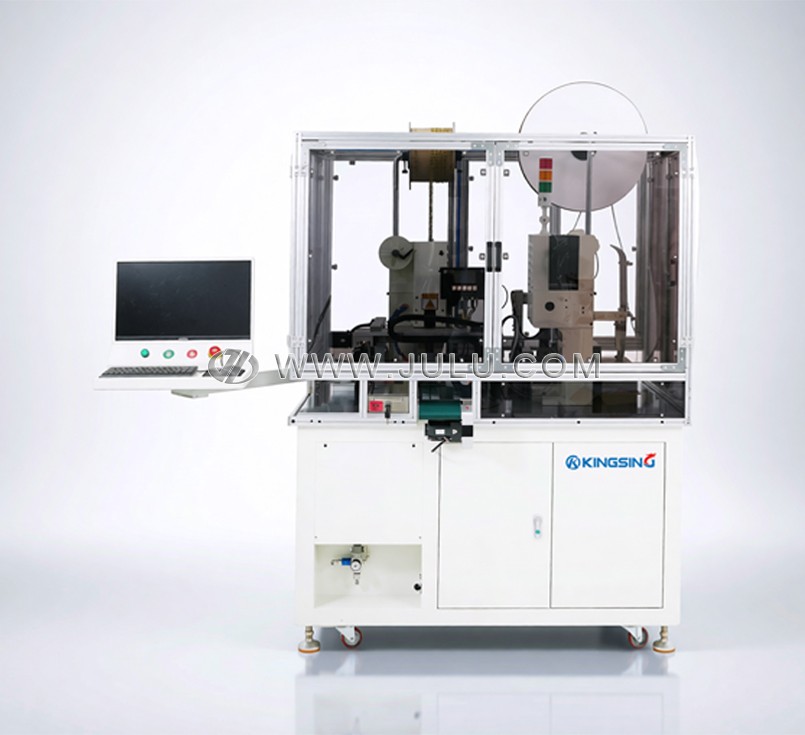

本系列为伺服型双头全自动端子机，适用于压接各种横送端子、直送端子、旗形端子，还可以压接散装端子，散装端子可以通过振动盘自动送料。整机做工精密，送线、裁线、平移等运动部件均采用高精度伺服电机驱动，动力强劲，尺寸精准。可以选配线材翻转功能，以便对两头的端子方向进行控制，比如压接旗形端子时，可以实现两头的端子朝同一个方向或相反的方向。
本机采用平移机构替代了传统的旋转机构，线材在加工过程中始终保持平直的状态，有利于提高定位精度。四轮送线机构动力强劲，可以防止线材打滑，送料长度精准。端子机采用球墨铸铁一体成型，刚性强，压接高度稳定，可以选配端子压力监测仪，实时监测每次压接过程的压力曲线变化，当压力异常时自动报警停机。另外还可以选配CCD视觉检测系统，对剥线和端子的外观进行检测，确保产品质量。
采用柔性化设计的理念，一台机器可以加工多种不同的产品，更换线材和端子时只需更换相应的治具即可。程序记忆功能可将不同产品的加工参数保存到数据库中，切换产品时可以一键调出相应的加工参数，节省调试时间。另外还可以选配支持MES连接的电脑工控系统，内置网络接口，可通过局域网与MES系统对接，实现远程读取或设置参数，远程下达生产任务等功能。

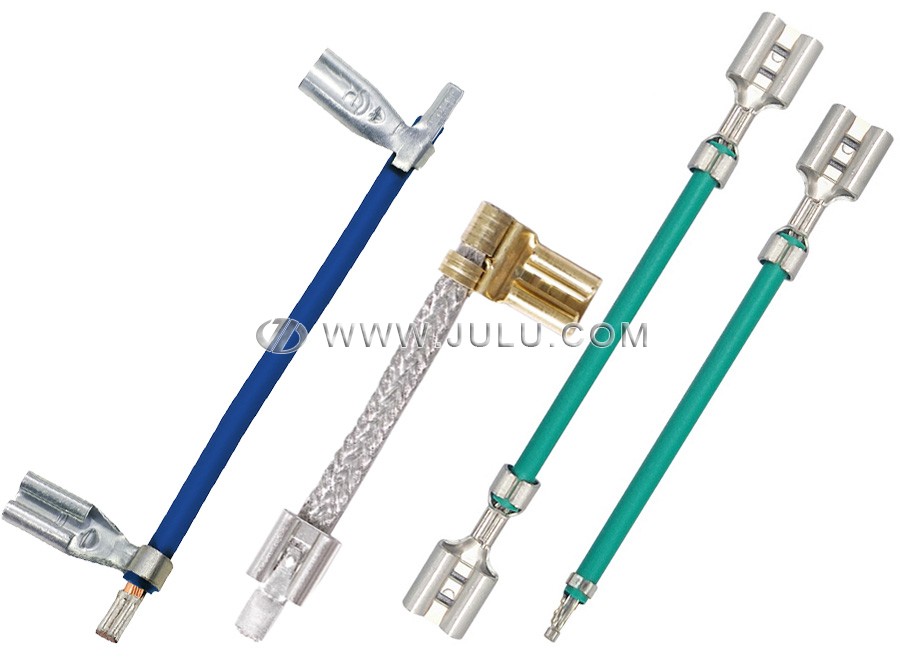

线材翻转：此功能用于控制两头端子的正反面，既可以两头的端子都是正面朝上，也可以一正一反。
| 机器型号 | JL-A203D | JL-A203E | JL-A203F | JL-A203G |
| 线材翻转 | 无 | 支持180°旋转 | 无 | 支持180°旋转 |
| 压接马达 | 变频马达 | 变频马达 | 伺服电机 | 伺服电机 |
| 送线马达 | 伺服电机 | 伺服电机 | 伺服电机 | 伺服电机 |
| 裁切马达 | 伺服电机 | 伺服电机 | 伺服电机 | 伺服电机 |
| 平移马达 | 伺服电机 | 伺服电机 | 伺服电机 | 伺服电机 |
适用端子：横送端子、直送端子、旗形端子、散装端子
适用线径：0.1~4mm2 （AWG28~12）
裁线长度：40~9999mm
剥皮长度：≤15mm
切断公差：±(0.5+L*2‰)mm L=裁线长度
最大压力：2T（可订制3T机型）
压接行程：30mm（可订制40mm行程）
生产效率：3000~4000条/时
操作界面：彩色触摸屏
气压要求：0.5~0.7Mpa
工作电压：220V 50/60Hz
机器净重：450kg
外形尺寸：965*835*1860mm
可选配置：端子压力监测仪、CCD视觉检测系统
