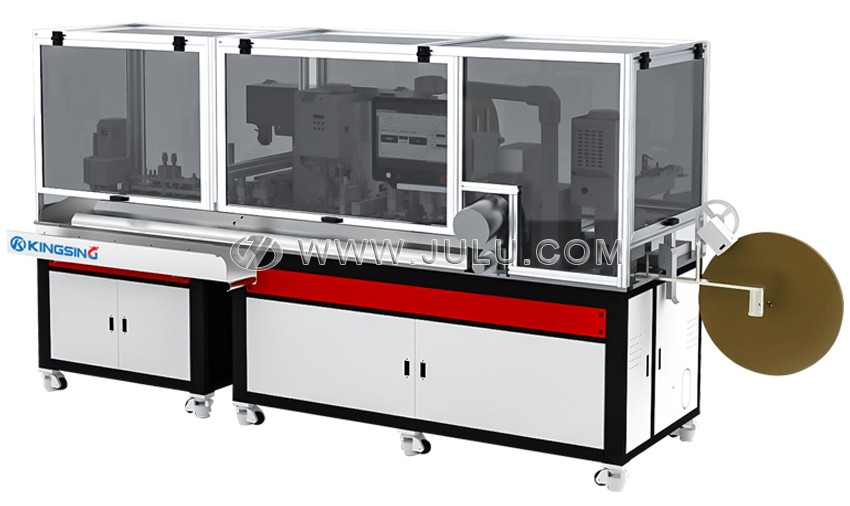

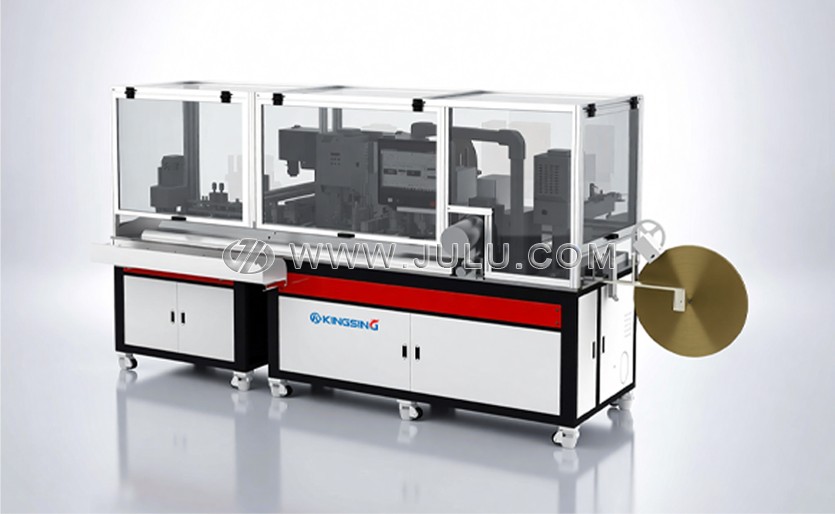

大小线单端合压套管机

  • 型号:
  • 品牌:钜鹿
  • 电压:220V(其它电压可订做)
  • 功能:
  • 价格:
  • 单种导线、单种热缩管(圆管/扁管)、合压端子(多种正负极链带端子共模生产)、单种塑壳同时在线,实现单规格批量生产;

  • 配重型单轴放线机(用于轴装线)或配放线盘(用于小盘线);

  • 配紫外激光打码机(可选配热转印打码机),用于热缩管线号内容的刻印;采用在热缩管热缩成型后刻印线号的加工工艺,确保线号内容正向可视;

  • 配单组自动上料插壳单元,塑壳通过振动盘自动上料,端子通过三轴机械臂自动定位插壳,同步完成插壳到位拉拔检测;

  • 配压力管理装置,可选配CCD影像检测;

  • 配套数据转换软件,可通过内部网络远程派发工单,自动快速转换成生产指令。

  • 预留MES接口,可实时抓取设备运行生产数据(如生产总量、运行效率、不良率、物料用量、故障停机时间等)。


电源:AC220V 50HZ单相

线径:大线AWG12~AWG8;小线AWG26~AWG22

线长:大线120mm~600mm;小线50mm~200mm

剥头长度:双端,0-15mm

热缩管规格:与线材适配的圆管或扁管

热缩管长度:固定一个管长,15mm、20mm、25mm、30mm特殊长度可定制

线号管标识:激光打码,可刻印各种字符、数字、汉字等,可双排刻字,可双面刻字可选配热转印打码机

端头种类:链带插针插套端子

生产效率:10~12套/分钟

检测装置:线材有无检测、热缩管有无检测、端头压接监测,插壳拉拔检测

空气压力:0.5~0.7Mpa

外形尺寸(L×W×H):3000*1800*1800mm
