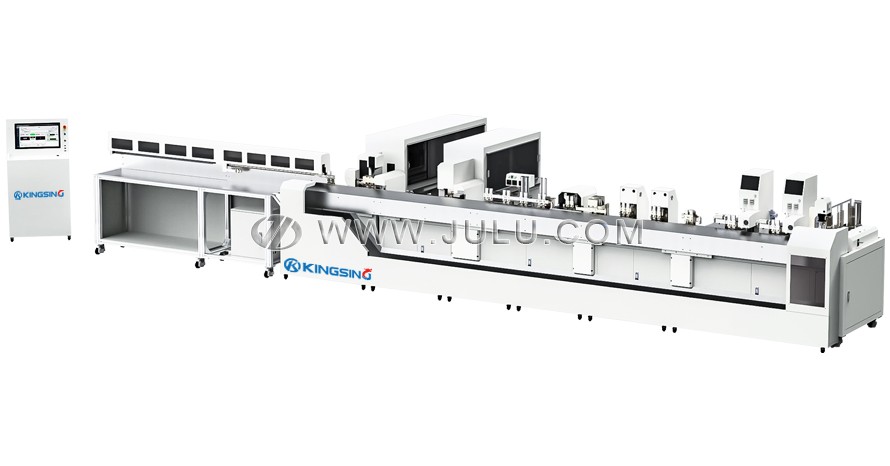

六线单管全自动套号码管端头压接机

  • 型号:
  • 品牌:钜鹿
  • 电压:220V(其它电压可订做)
  • 功能:
  • 价格:
  • 单种或多种导线、单种线号管、多种端头同时在线,按生产工单全自动切换生产下线自动分组,每组导线生产完成实时打印标签贴附(注明柜号用途)便于后续接柜生产;

  • 配单线送线机或多线自动切换送线机;

  • 配两组单管打码机,可同时适应PVC线号管和热缩管,自动送管、印字、分切、套管,同时配有线号管加热装置;

  • 配多组压接单元来满足全部端头同时在线,所有端头压接均采用免换模压接,选用伺服压接机,所有压接参数自动切换,且实时监控压接质量;采用三轴机械臂+圆振自动上料端头(无直振),且圆振喷胶处理,避免损伤端子镀层;

  • 配有专用的标签打印机,用于对每个工单每组线的标识;

  • 设备采用模块化设计,流水线布局,操作简单,维护方便,后续可扩展升级;

  • 配套数据转换软件与第三方自动布线软件生成的生产工单无缝连接,可通过内部网络远程派发工单,自动快速转换成生产指令;

  • 预留MES接口,可实时抓取设备运行生产数据(如生产总量、运行效率、不良率、物料用量、故障停机时间等)。



电源:AC220V 50HZ单相

线径:0.30mm2~4.0mm2(6.0mm2可裁切);BVR、RV、低烟无卤等各类线材

线长:100-10000mm(双端压接端头最短线长220mm)

剥头长度:双端,0-15mm

号码管规格:0.52~4.02PVC管(Ф3~Ф6热缩管),适配0.30mm2、4.0mm2线径

号码管长度:10~38mm,特殊长度可定制

号码管标识:常规半角字符36个以内标识

生产效率:≥720条/分钟(单线生产)≥500条/小时(成组生产)

空气压力:0.5~0.7Mpa

外形尺寸(L×W×H):9000*5000*2000mm

检测装置:线材有无检测、线号管有无检测、色带有无检测、色带断裂检测、端头压接监测

端头种类:半绝缘单粒端头(OT、UT、IT(管型));全绝缘单粒端头(187/250直插和弯插;4.0子弹头公母端);全裸单粒端头(OT、UT、针形、DBN);航空针(各式航空插针、插孔);链带端头:各类链式端头
