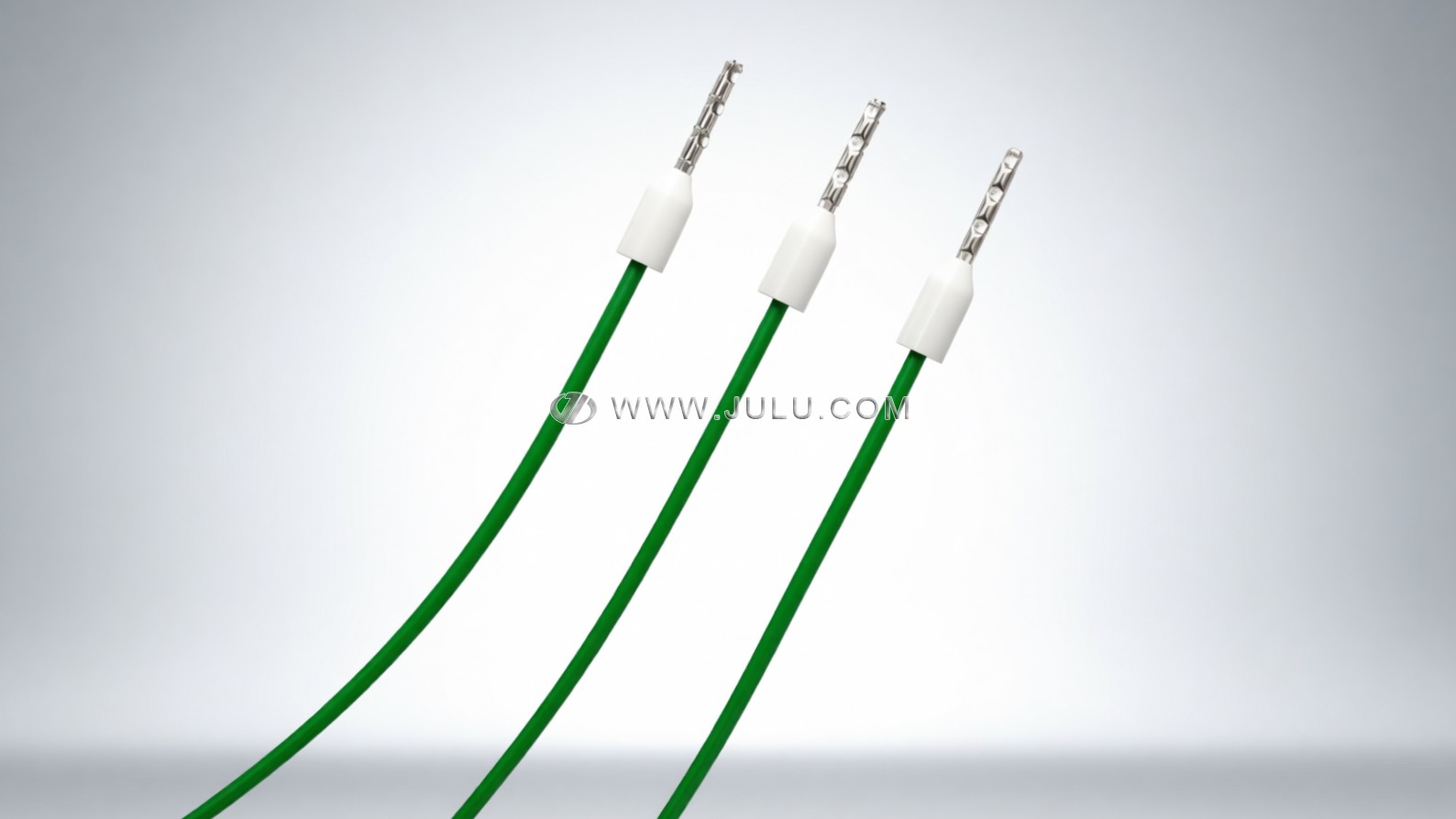

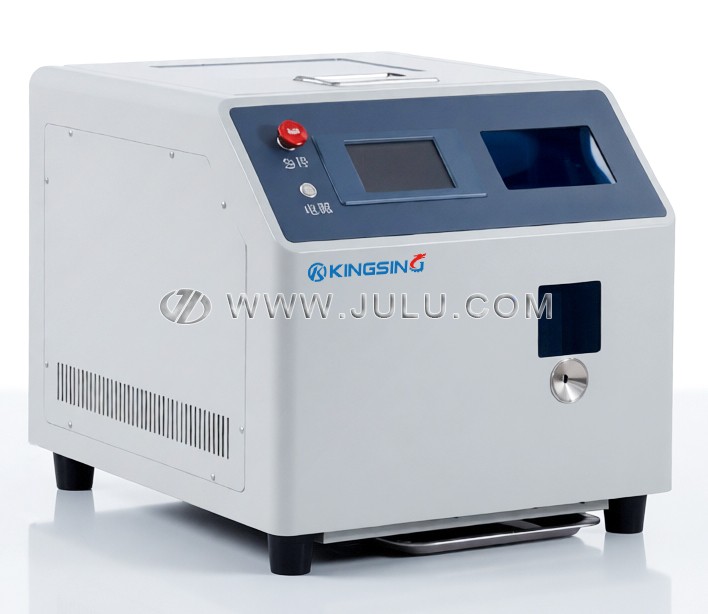

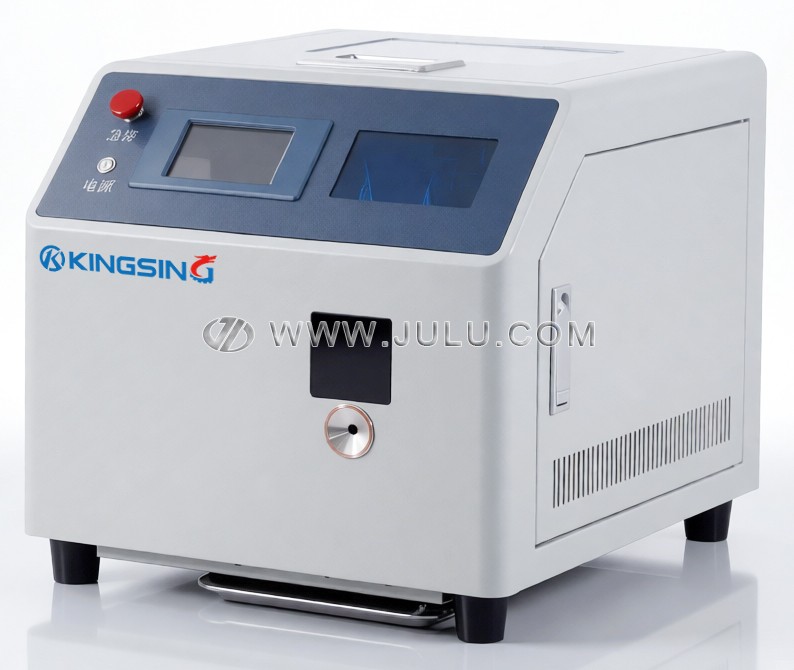

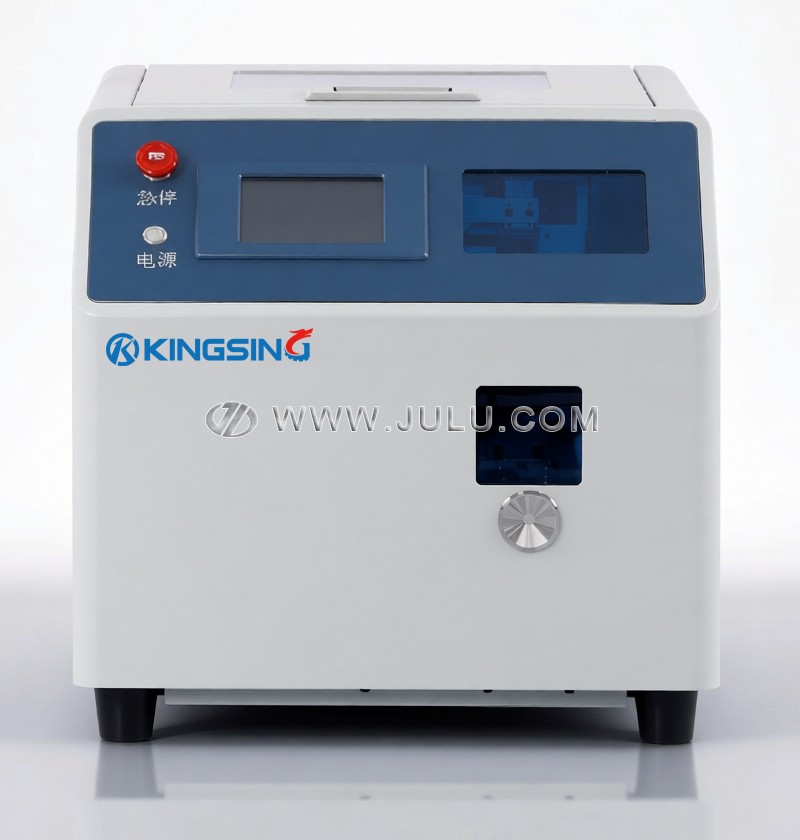

该管型端子自动压接机是专为电力、电气控制及线束加工行业设计的高效自动化方案。设备主要针对线束末端的管状预绝缘端子进行全自动加工，将原本繁琐的人工剥皮、套端子、压接等多道工序整合在一台设备上，显著提升了生产节拍与产线流转效率。
在功能实现方面，设备集成了高精度的旋转剥皮机构与自动供料系统。振动盘或条装供料方式能确保端子输送的稳定与有序，配合精密的感应探测技术，设备可实现电线精准送入、自动感应触发及快速压接，有效避免了传统作业中可能出现的压接位移或送线不当。
针对工业客户对产品一致性的严格要求，该设备通过受控的压力补偿机构与高硬度压接模具，确保每一个管型端子在压接后的拉拔力与成型效果均符合电气标准。相比手动工具，自动化作业极大程度地消除了因人工操作疲劳而产生的质量波动，是提升电气连接可靠性的重要保障。
设备在操作与维护性上充分考虑了工厂一线的使用需求。通过直观的控制面板，技术人员可以快速调整剥皮长度与压接参数，简化了不同规格线缆切换时的调试流程。其紧凑的功能模块设计不仅节省了工作台空间，也使得日常的模具清洁与易损件更换变得简单快捷，确保持续的生产稼动率。
该方案广泛应用于配电柜、PLC控制系统、家电线束及工业自动化设备的信号线处理。它主要解决了大批量管型端子加工过程中人工成本高、一致性差及工艺效率低的问题，能够适应单芯线、多芯线及不同绝缘层厚度的多种线缆加工场景，提供更加安全稳定的电气连接。
下载: (1)
| 压接范围 | 0.5mm² - 6mm² |
| 最大压接长度 | 18mm |
| 压接形状 | 四边压接 |
| 剥皮长度 | 护套线最短外皮剥皮范围 45mm |
| 产能效率 | 1000pcs/小时（旋转剥皮，扭线，穿端，压接） |
| 外形尺寸 | L572mm x W490mm x H479mm（长 x 宽 x 高） |
| 整机重量 | 67.5kg |
| 控制方式 | 触摸屏与 ARM 主板 |
| 驱动方式 | 电机 / 进口滚珠丝杆 |
| 旋切刀片 | 2 片（材质：进口钨钢） |
| 夹线装置 | 由气缸控制，程序控制夹线 |
| 压接装置 | 由气缸压接，压接力度由程序控制 |
| 电源功率 | AC220V 50/60HZ 400W（可定制） |
