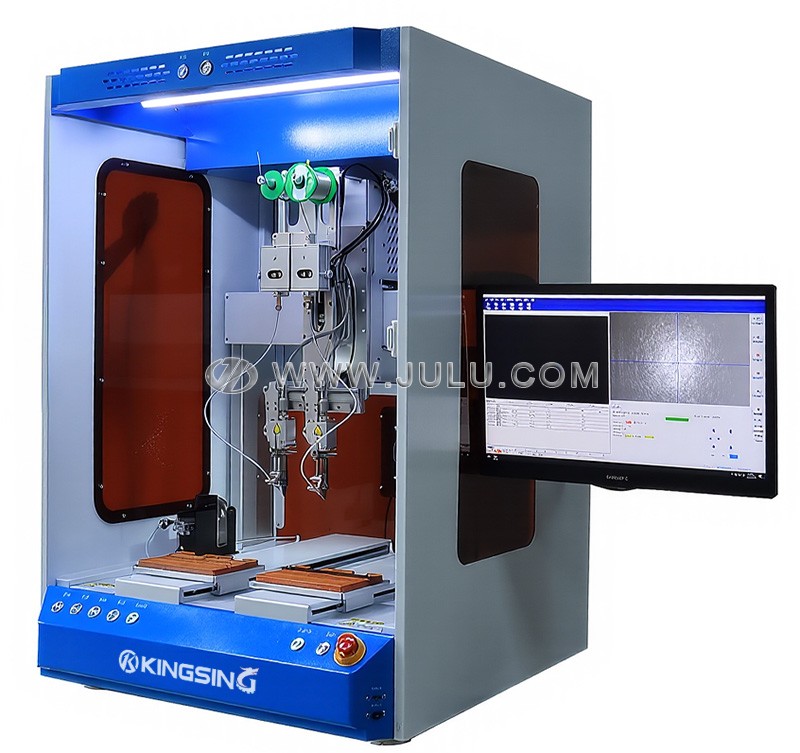

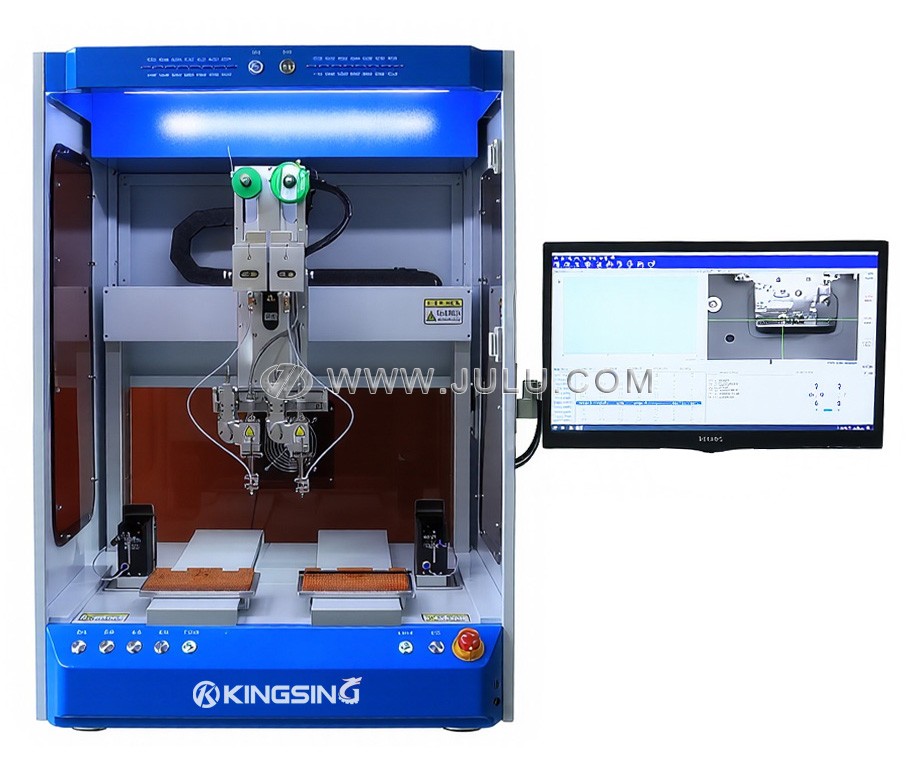

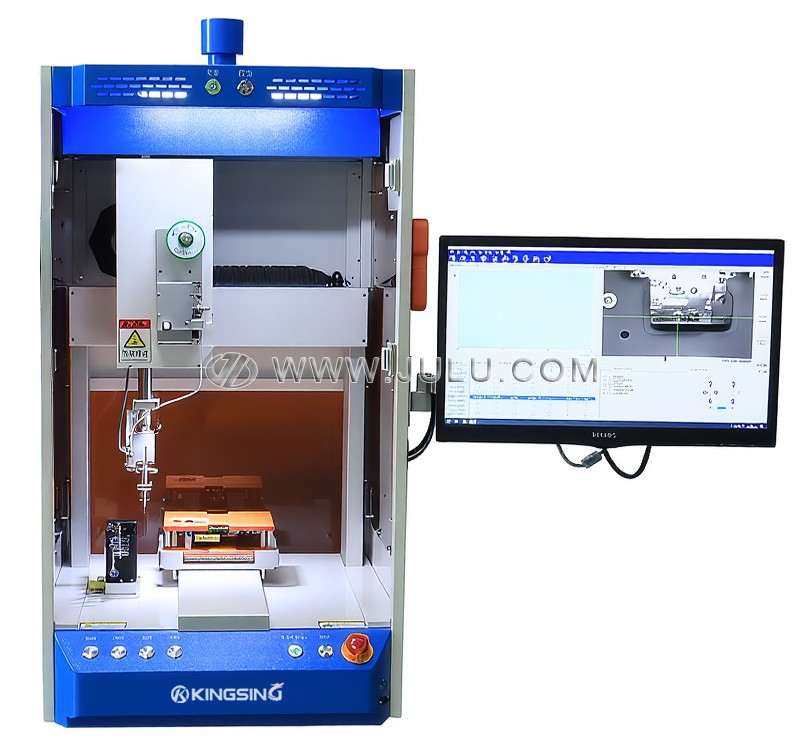

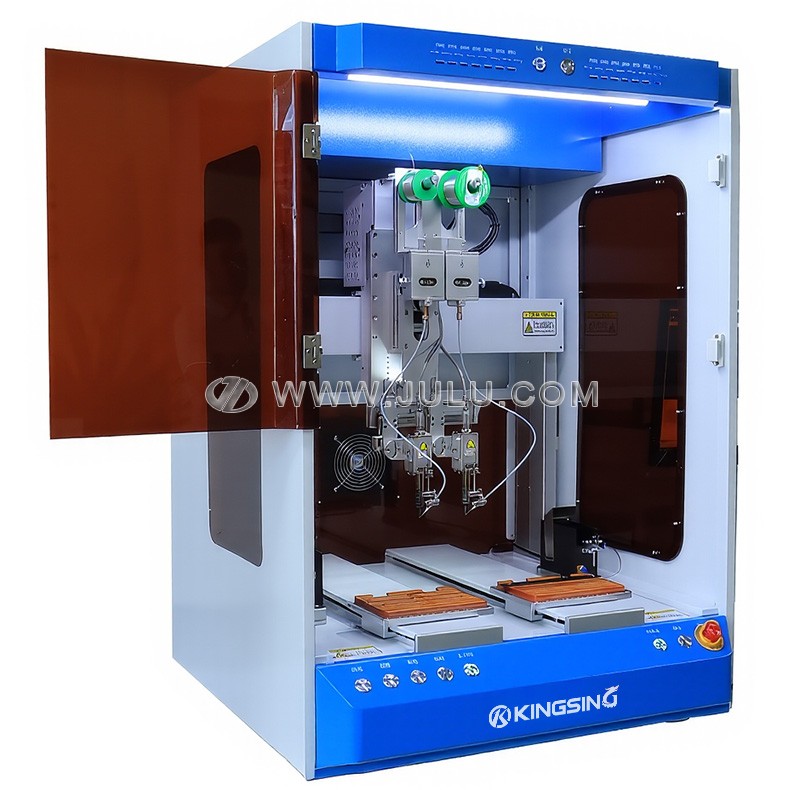

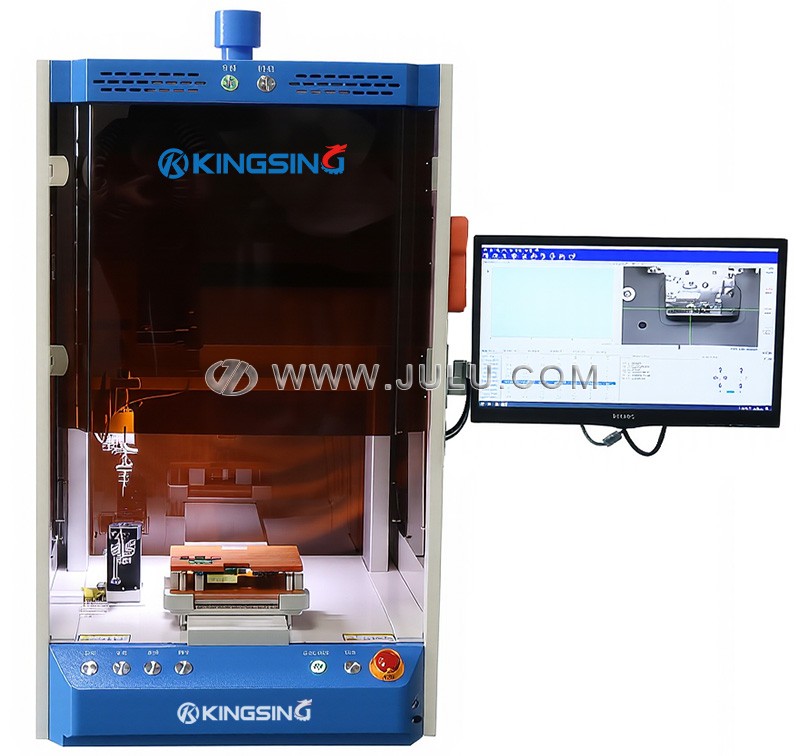

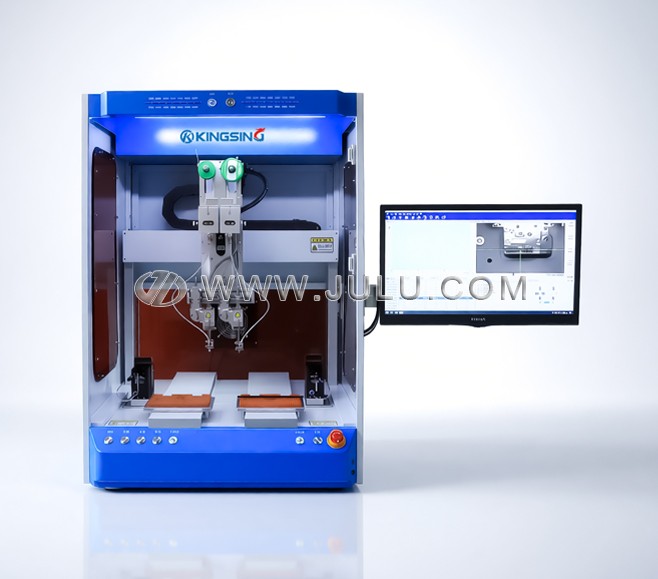

这款CCD视觉引导自动焊锡机器人是一款专为现代电子制造业设计的高精度作业平台。它采用了灵活的编程系统，能够根据不同客户的工艺需求进行定制化设置，实现对高精度产品的精细化加工。系统支持全方位的旋转焊接功能，允许设备从多个角度和位置对工件进行施工，从而轻松应对具有复杂几何形状的组件焊接需求，表现出极高的工艺通用性。
在热能控制方面，该机型集成了先进的高频加热技术，配备高性能发热芯，可显著提升加热效率并确保焊接质量的稳定性。智能温控系统允许设备在极短时间内达到设定温度，并具备卓越的温度补偿能力。即便在连续高强度作业下，也能保持极高的控温精度，从而避免因温度波动导致的虚焊或炸锡现象，确保每一个焊点都能达到最优工艺标准。
设备整体架构基于高精度CNC加工制造，严苛的工艺确保了各运动轴之间优异的垂直度与机械刚性，直接提升了重复定位的加工精度。同时，机器内置了高容量烟雾净化系统，能有效回收并过滤焊接过程中产生的助焊剂飞沫和烟雾，既减少了对精密部件的污染，也保护了操作环境的空气质量，符合现代绿色工厂的环评要求。
为了保障系统运行的安全性与简便性，该机器人配备了多级操作权限管理功能，有效防止了非授权人员误操作导致的问题。其直观的人机交互界面大大简化了调试流程，海量的存储空间可支持复杂的编程算法，包括区域矩阵排布、位置平移以及角度旋转计算等，极大缩短了换线与新产品编程的准备周期。

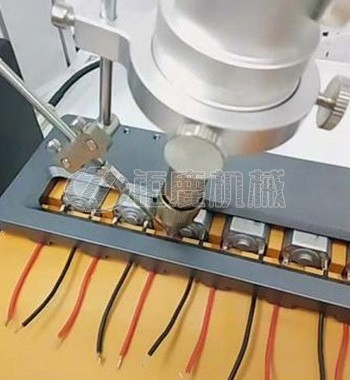

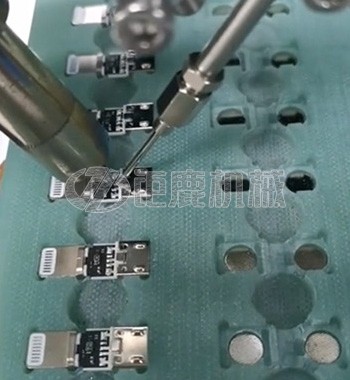

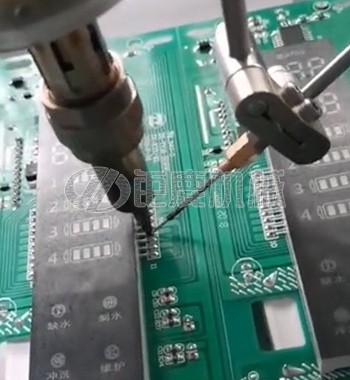

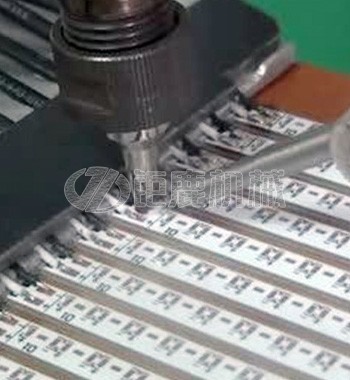

该系统在处理各类电子元器件时展现了非凡的适应力，广泛应用于连接器插件、PCB线路板组件、LED模组、各类精密线束以及微型电子零部件的焊接。通过灵活的编程控制，客户可以方便地设计各种专用治具，使设备能高效匹配通讯、汽车电子、消费类电子及电源制造等多个行业的特定焊接应用场景，是提升车间自动化率的理想设备。
下载: (1)
| 机器型号 | JL- | JL- |
| 图片 |  |  |
| 焊头数量 | 1 | 2 |
| Y轴数量 | 1 | 2 |
| XY轴工作行程 | 300 × 300 mm | 500 × 450 mm |
| Z轴工作行程 | 100 mm | |
| R轴旋转角度 | ±360° | 无 |
| 负载能力 | 10 kg | |
| 重复定位精度 | ±0.02 mm | |
| 适用焊丝直径 | Ø0.3–1.0 mm | |
| 发热功率 | 400 W | |
| 温度误差 | ±2 °C | |
| 温控范围 | 50–500 °C | |
| CCD视觉定位 | 支持 | |
| 外部通讯接口 | USB / RS232 | |
| 电源供应 | AC 220 V, 50 Hz（可定制） | |
| 设备功耗 | ≤2 kW | |
| 气压要求 | 0.5-0.6 MPa | |
| 安全防护 | 安全防护罩、紧急停止按钮 | |
| 上下料方式 | 人工上下料 | |
| 设备净重 | 110 kg | 135 kg |
| 设备尺寸 | 590 × 810 × 1100 mm | 800 × 920 × 1100 mm |
