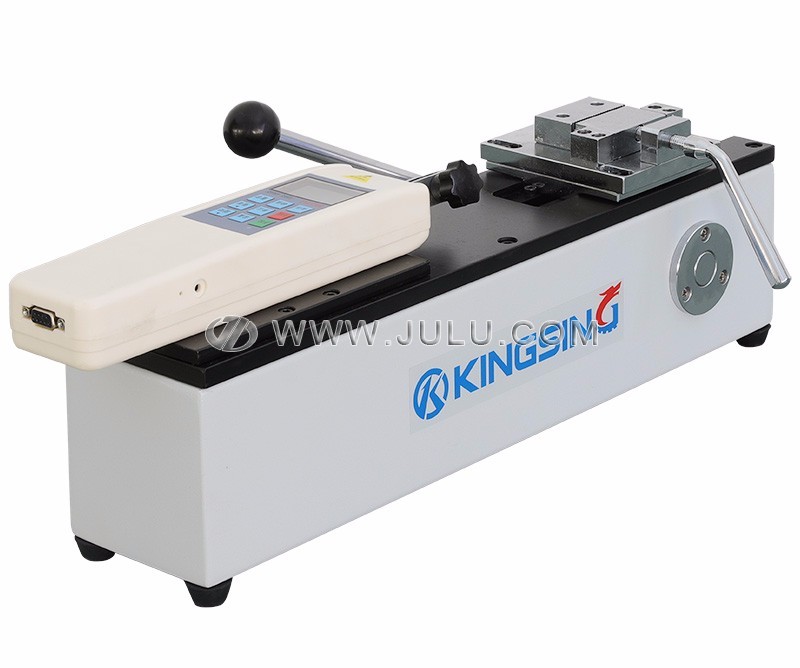

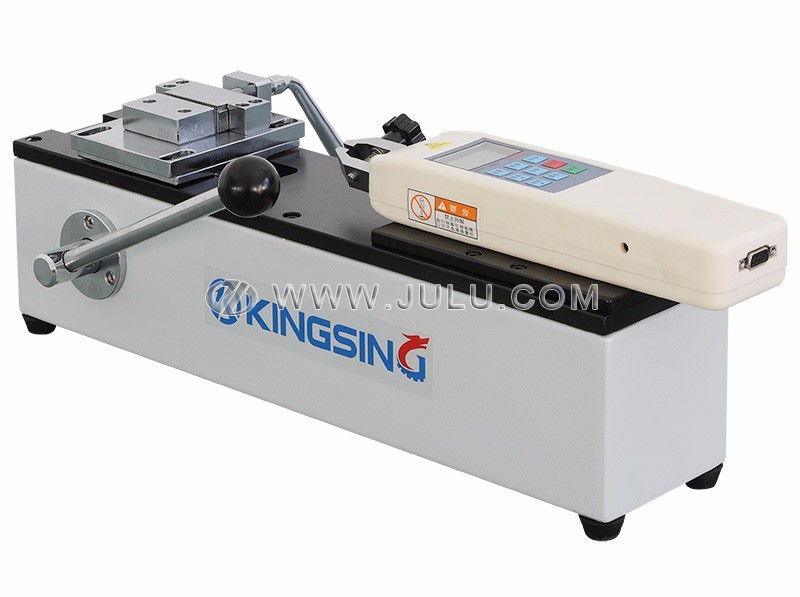

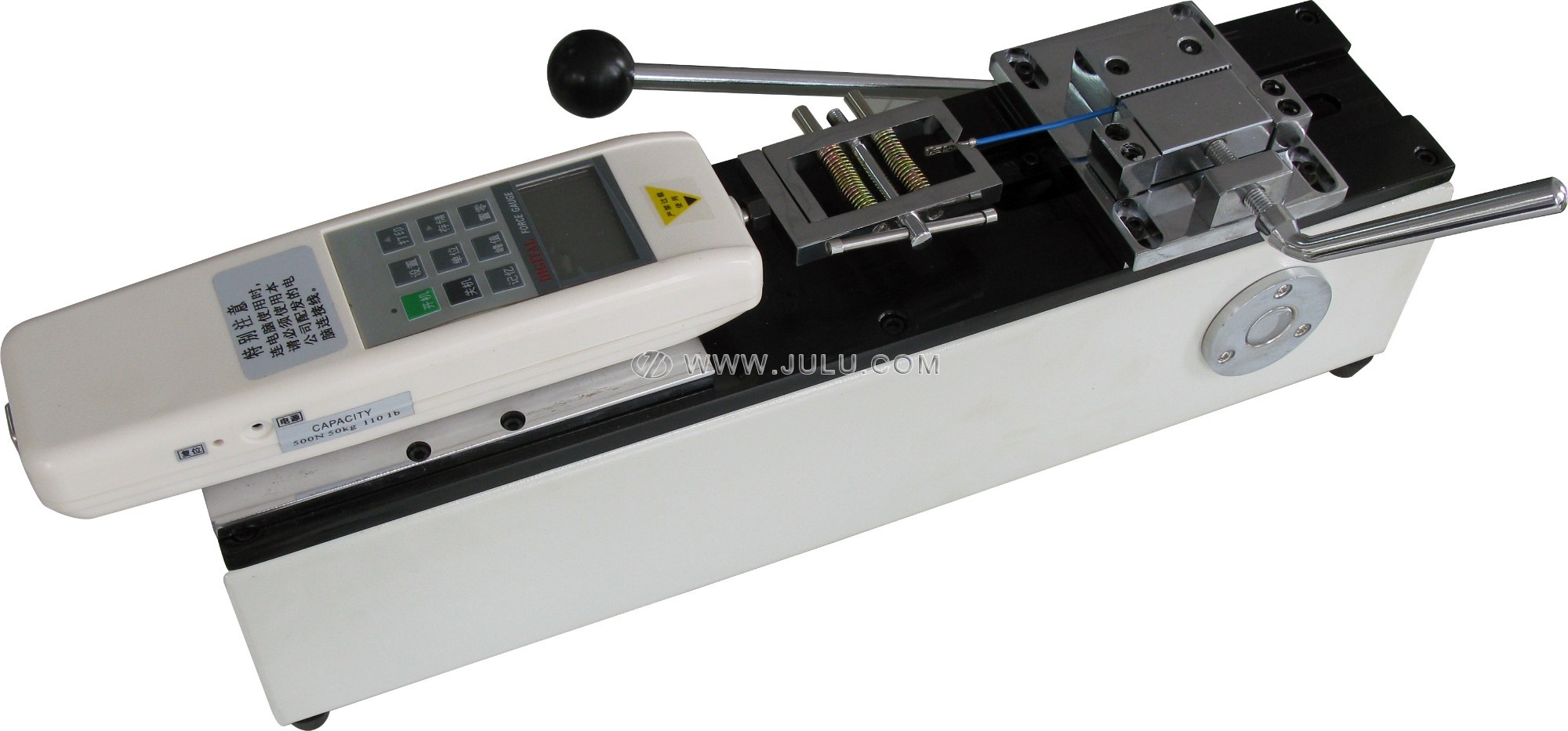

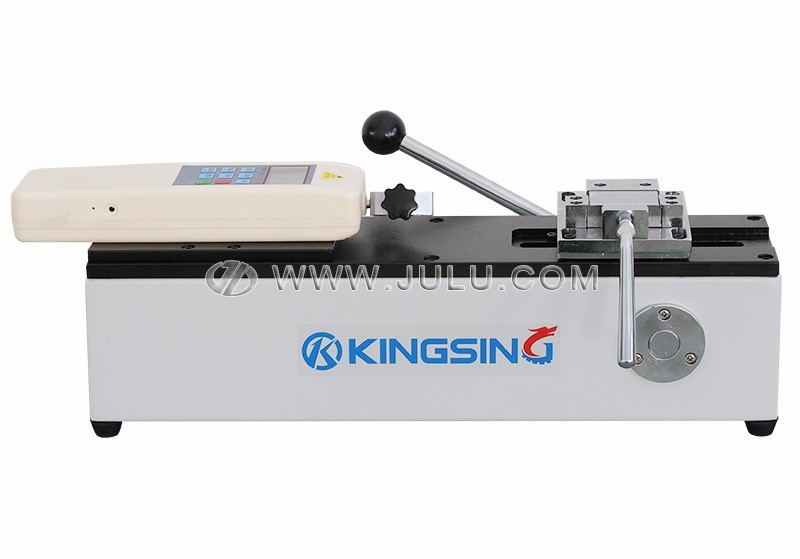

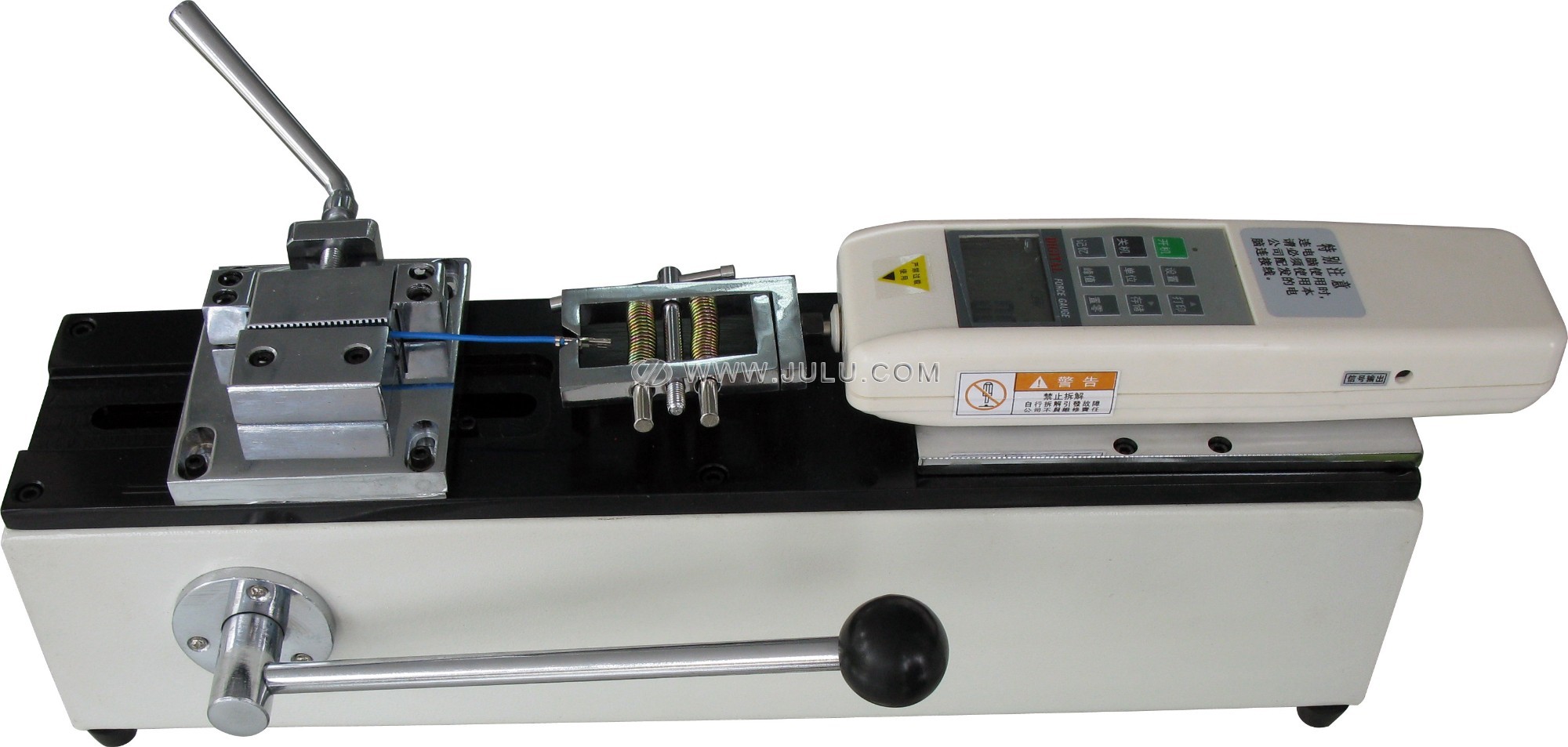

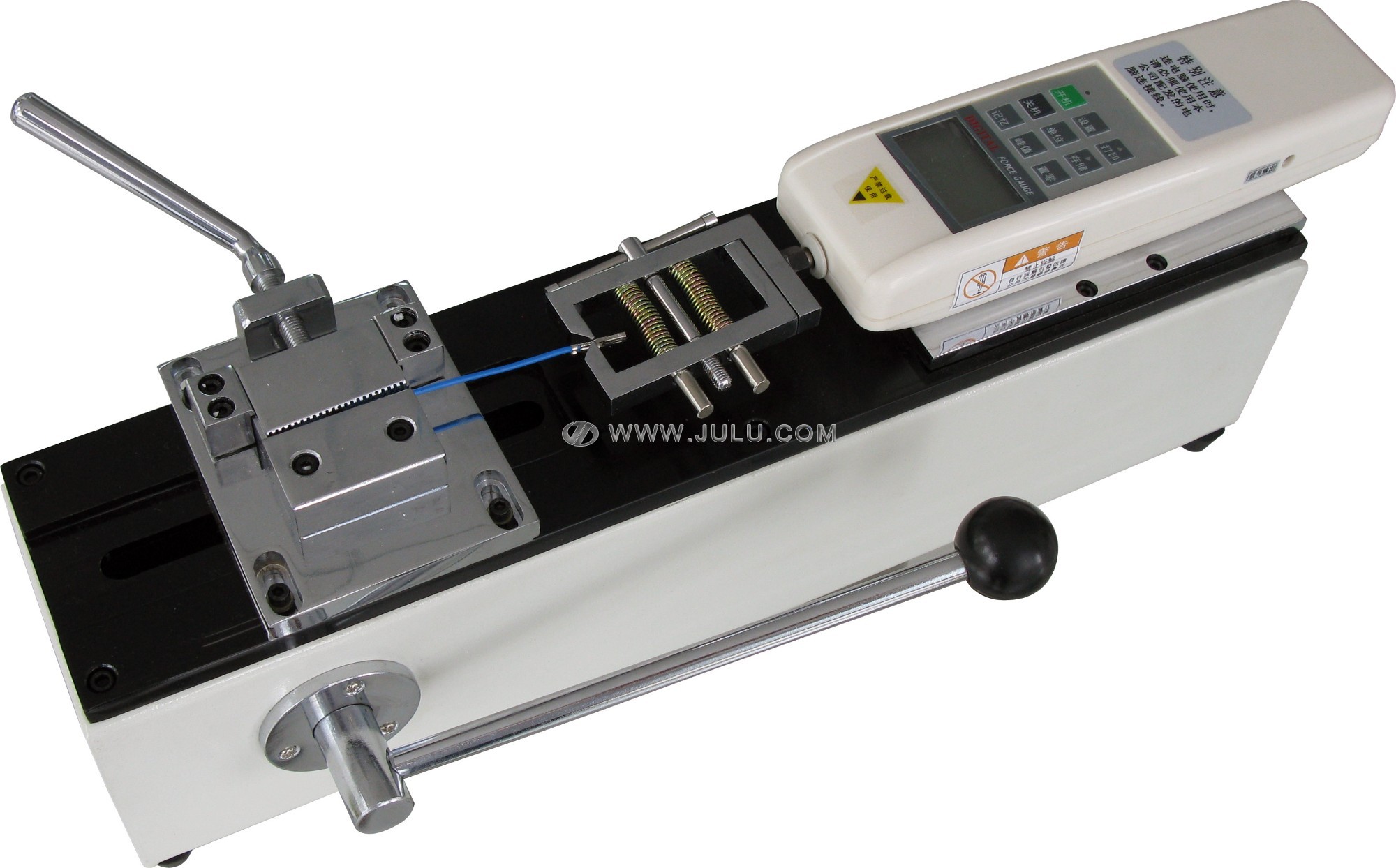

手动端子拉力测试仪

  • 型号:
  • 品牌:钜鹿
  • 电压:220V(其它电压可订做)
  • 功能:
  • 价格:

产品特色:

  • 手动端子拉力测试仪专用于检测各种线束接线端子的拉脱力,数显式拉力测试仪可选配500N或1000N,各种夹具亦可选配。本机具有设备小巧、控制准确、测量精度高、试件装夹方便、操作简单等特点。


一般测试操作过程:

  • 将各种线束接线端子一端电线部分放入左夹具的夹口中,旋转手柄以夹稳电线部分

  • 将线束接线端子另一端放入右夹具的夹口中,旋转把手以保持线束接线端子一端卡在中间

  • 用M4内六角扳手,将左夹具中心对准右夹具的中心

  • 若用数显式推拉力计时,打开电源,待液晶显示屏显示为零后即可

  • 若安装指针式推拉力计时,按一下切换按钮,使指回到零位即可

  • 旋动机身的手柄,使其左夹具向左运动,并能够右夹具卡住端子


下载: (1)
适用范围主要应用于插拔力测试、线束接线端子等拉力测试。
测力范围500N (可选配1000N拉力测试仪)
分辨率0.01N
精度±0.5%
供电方式5号镍氰电池组 (220V AC 充电 4~6 小时)
环境温度0 ~ 60℃
环境湿度< 80%
允许过载150%
外形尺寸115mm × 180mm × 30mm
