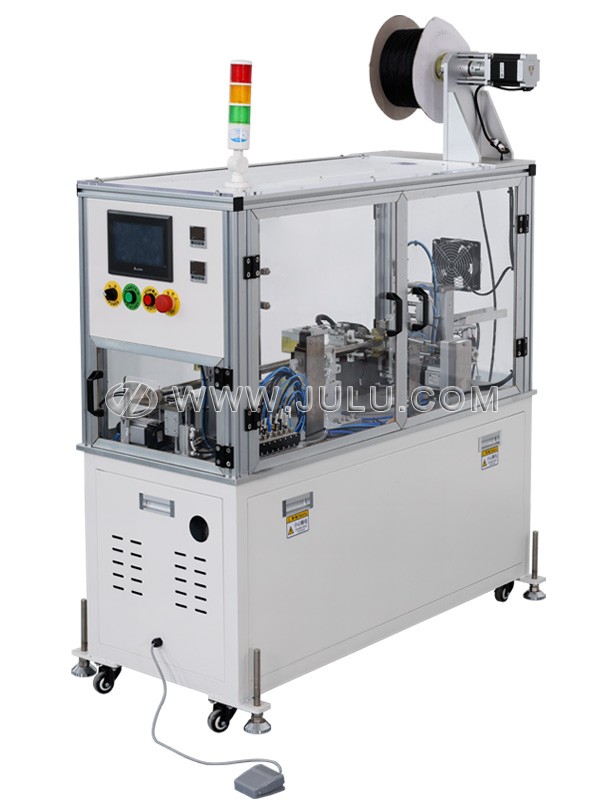

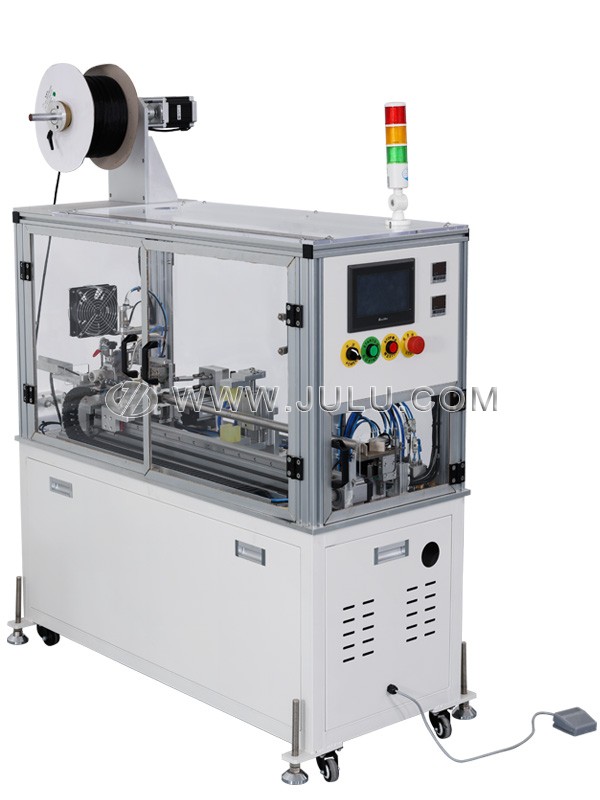

一款专为线束自动化生产而设计的全自动编织网管裁切与穿线设备。该设备采用热刀切割技术，在裁切 PET 编织套管的同时实现切口热封，有效防止网管散口，确保成品美观耐用。设备运行过程中可自动完成网管裁切与穿线作业，将线束护套直接套入导线，大幅简化传统人工穿线流程，显著降低劳动强度，提升生产效率与产品一致性。
设备采用伺服电机驱动系统与 PLC 控制核心，配合彩色触摸屏操作界面，界面直观、操作简便。用户可在程序中自由设定裁切长度，适应不同规格线束的加工需求。伺服驱动确保了送线与裁切的精准同步，使每条护套的长度精度稳定控制在±3mm 以内，满足高品质线束对尺寸一致性的严格要求。
设备支持多种套管材质，包括尼龙减震网管及可熔性复合材料，适配管径范围为 6-25mm。针对不同线束直径，用户可通过更换切刀与穿线导套实现快速切换，也可根据客户提供样品定制专用工装夹具，满足多样化与个性化的生产需求。插线速度不低于 600 件/小时，具体效率受护套尺寸及人工配合速度影响。
该设备广泛应用于汽车线束、家电线束、机械设备布线及电子装置装配等对护套防护有要求的领域。其高度自动化的作业模式减少了人工干预环节，降低了操作失误与质量波动风险，同时有效节省了人力成本。整机结构紧凑，运行稳定，配备单 相 220V 电源与 0.4-0.6MPa 气源要求，适用于各类工业生产车间环境。
设备严格遵循 CE 机械安全及电磁兼容指令设计，确保运行安全可靠。从原料上料到成品下线，整条流程实现了高效、稳定、可追溯的自动化生产，是现代化线束制造企业实现产线升级与智能制造的优选设备。无论是大批量连续生产还是多品种小批量灵活作业，能为客户带来显著的效率提升与质量保障。
下载: (1)
| 适用线材 | 定制型（线束外径不超过导套管径） |
| 适用管材 | 尼龙管（减震网）、可熔性材料 |
| 导套管径 | 6~25mm |
| 裁切精度 | ±3mm |
| 穿线长度 | 100~1300mm |
| 穿线速度 | ≥600 件/小时（视尺寸及人工操作速度） |
| 电源供应 | 单相 AC 220V/50Hz（可定制） |
| 能耗 | 400W/小时 |
| 环境温度 | -5℃~+40℃ |
| 相对湿度 | 40%~90%RH |
| 气源压力 | 0.4~0.6MPa |
| 设备尺寸 | 500×1350×1400mm（以实际生产为准） |
| 净重 | 约 180KG |
| 安全认证 | 符合 CE 机械安全及电磁兼容指令 |
