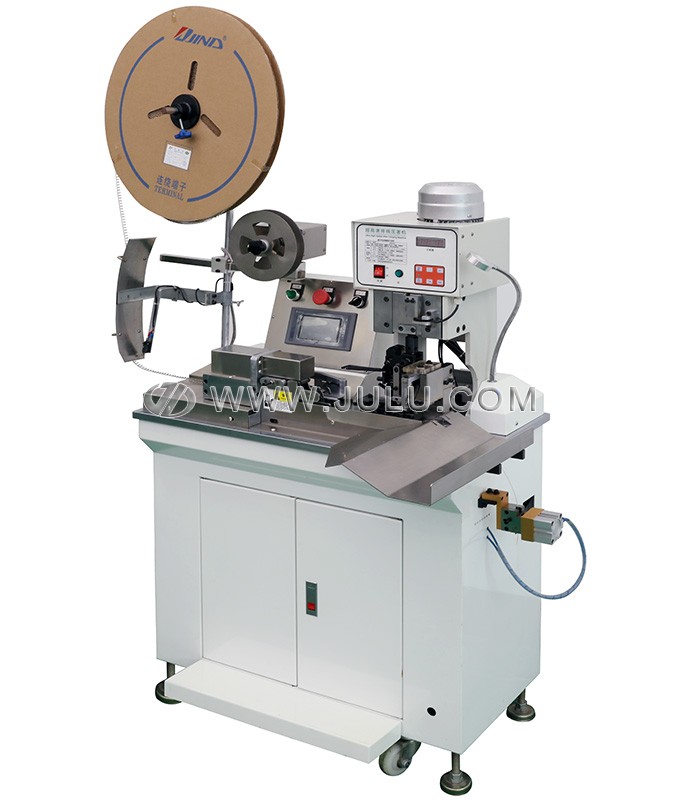

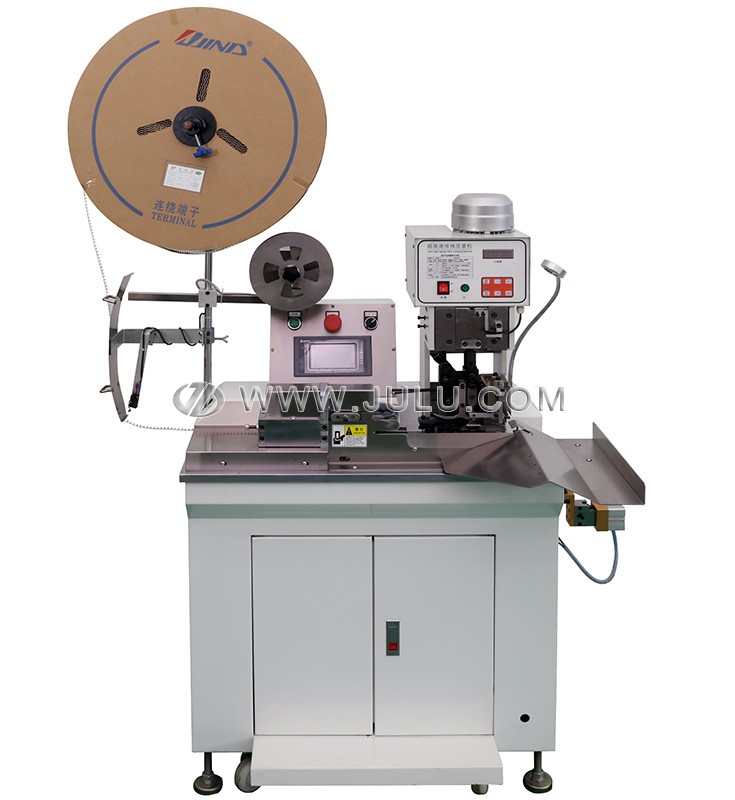

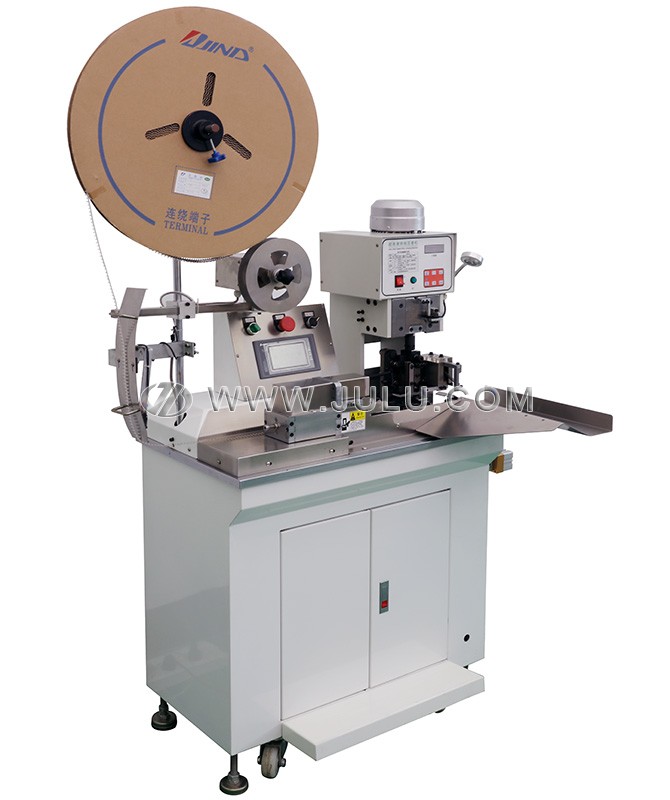

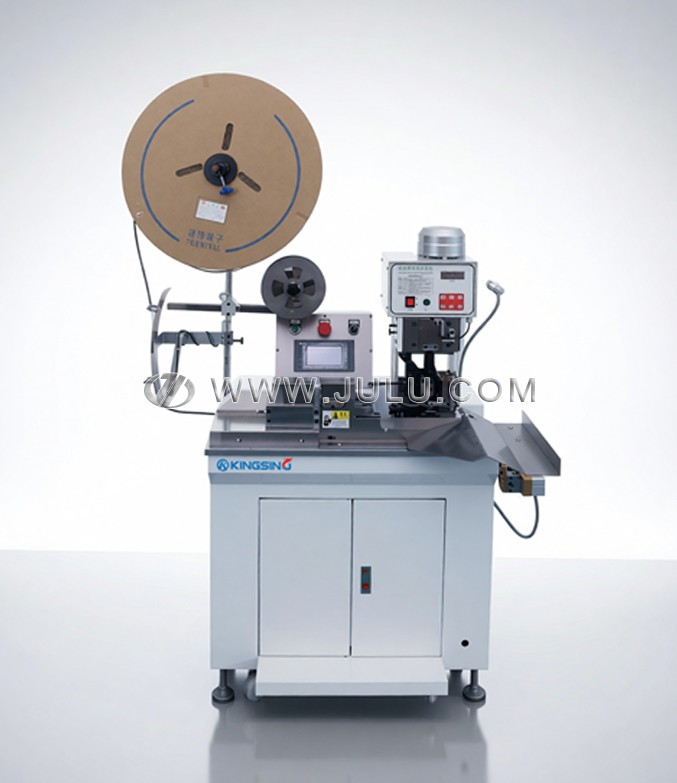

高速型排线端子机

  • 型号:JL-T911F
  • 品牌:钜鹿
  • 电压:220V(其它电压可订做)
  • 功能:
  • 价格:

这是一台半自动排线端子机,适用于加工2~40Pin的排线,使用本机前需要将排线预先剥皮并分线,然后操作员只需手工将线头放入加工位置即可,可通过传感器感应式启动或踩脚踏开关启动,特殊的排线压接模具可以将排线逐条理出并压接端子,运行稳定。整机做工精密,平移机构采用高精密伺服马达驱动,定位精准。

下载: (1)

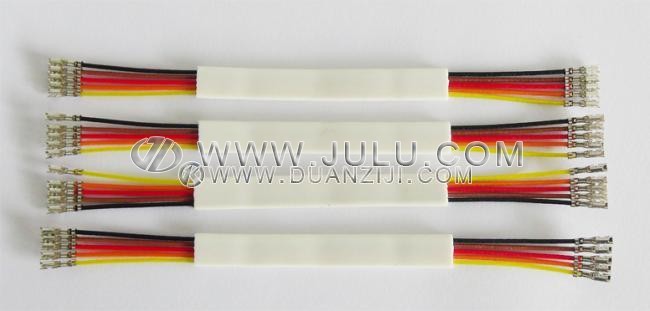

适用线材:排线、双并线、多芯扁护套线

芯线数量:2~40Pin

适用线径:AWG28~18(0.1~1.0mm2

芯线外径:Φ0.6~3.3mm

分线长度要求:25~35mm或20~25mm可选

最短线长:65mm

适用端子类型:横送端子

端子机出力:1.5T

压接行程:30mm

启动方式:感应器启动、脚踏开关启动

生产效率:1000~2000条/时

操作界面:彩色触摸屏

气压要求:0.4~0.6Mpa

工作电压:220V 50/60Hz

机器净重:170kg

外形尺寸:780*440*1300mm
