使用步骤:
把需压接的端子置于夹具相应的位置
将剥好皮的线材放进端子头,压接完成后松开气阀即可
关闭气源,避免误触动而发生危险,用随机附送的L型扳手拆下夹具固定螺钉
取下夹具后换上所需夹具,重新固定好螺钉即可压接另一种端子(详见下图)

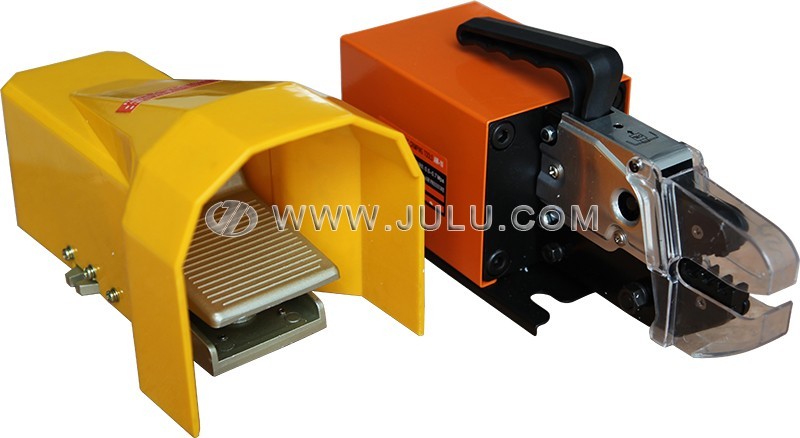

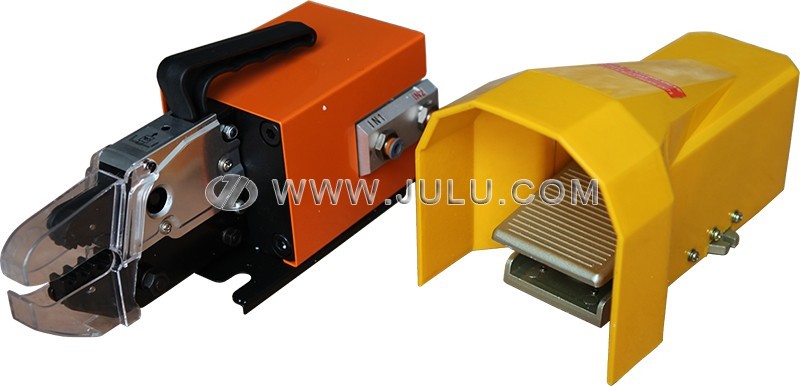

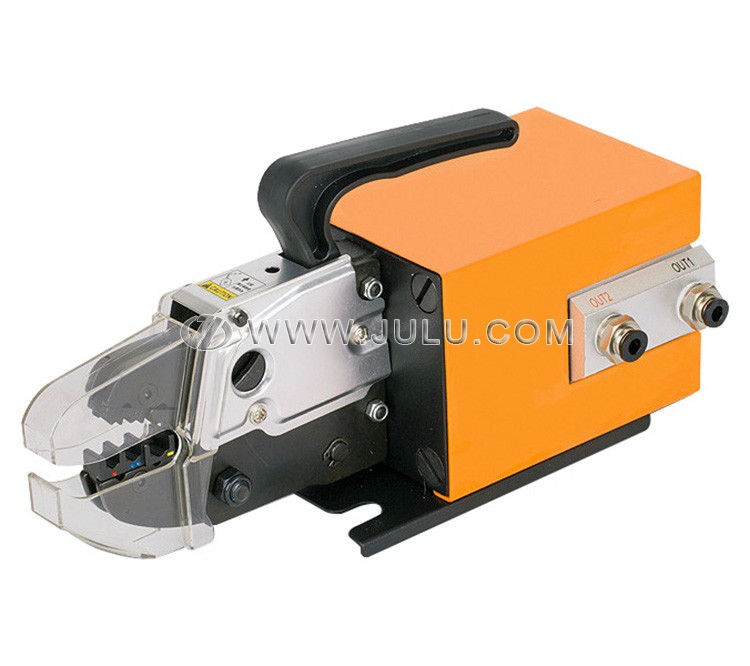

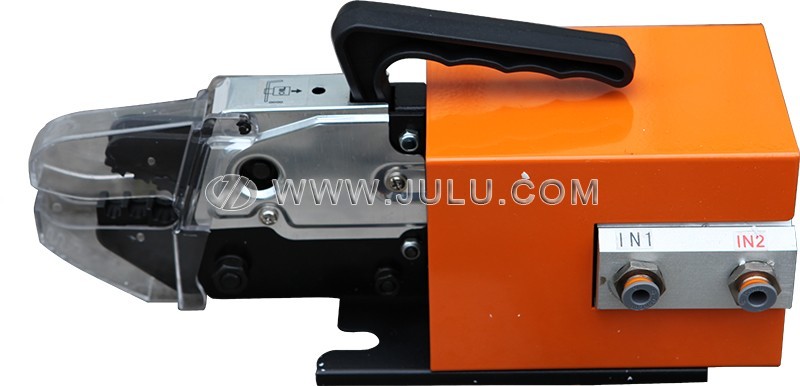

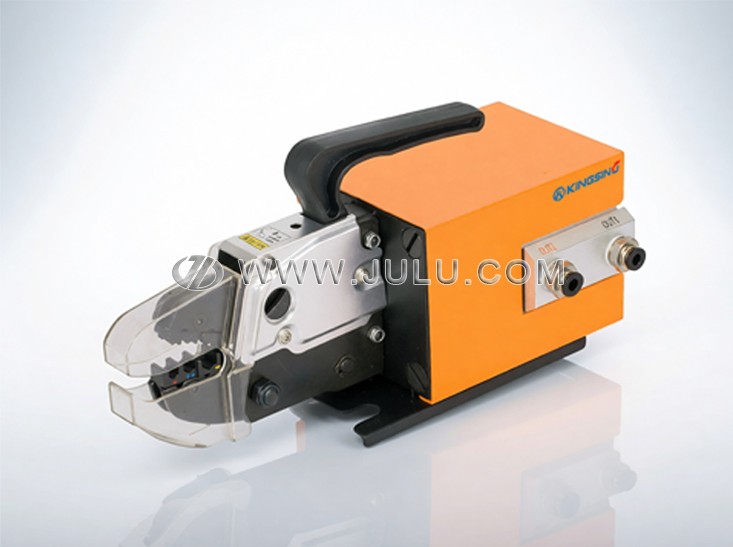

本产品采用双作用标准气缸驱动,在压接力度和压接速度上具有高效率和高品质的优点。适用于中、大数量端子的压接使用。本产品的模具与我司其他气动压接钳的模具有着良好的互换性,本公司提供多种样式的压接模具供客户选购。
下载: (1)
型号 | KS-4C |
压接范围 | 16平方以内的非绝缘端子 6平方以内的绝缘端子 35平方以内的管形端子 |
出力 | 13.5KN |
气压范围 | 0.4-1Mpa |
外观尺寸 | 260x120x140mm |
重量 | 4kg |
