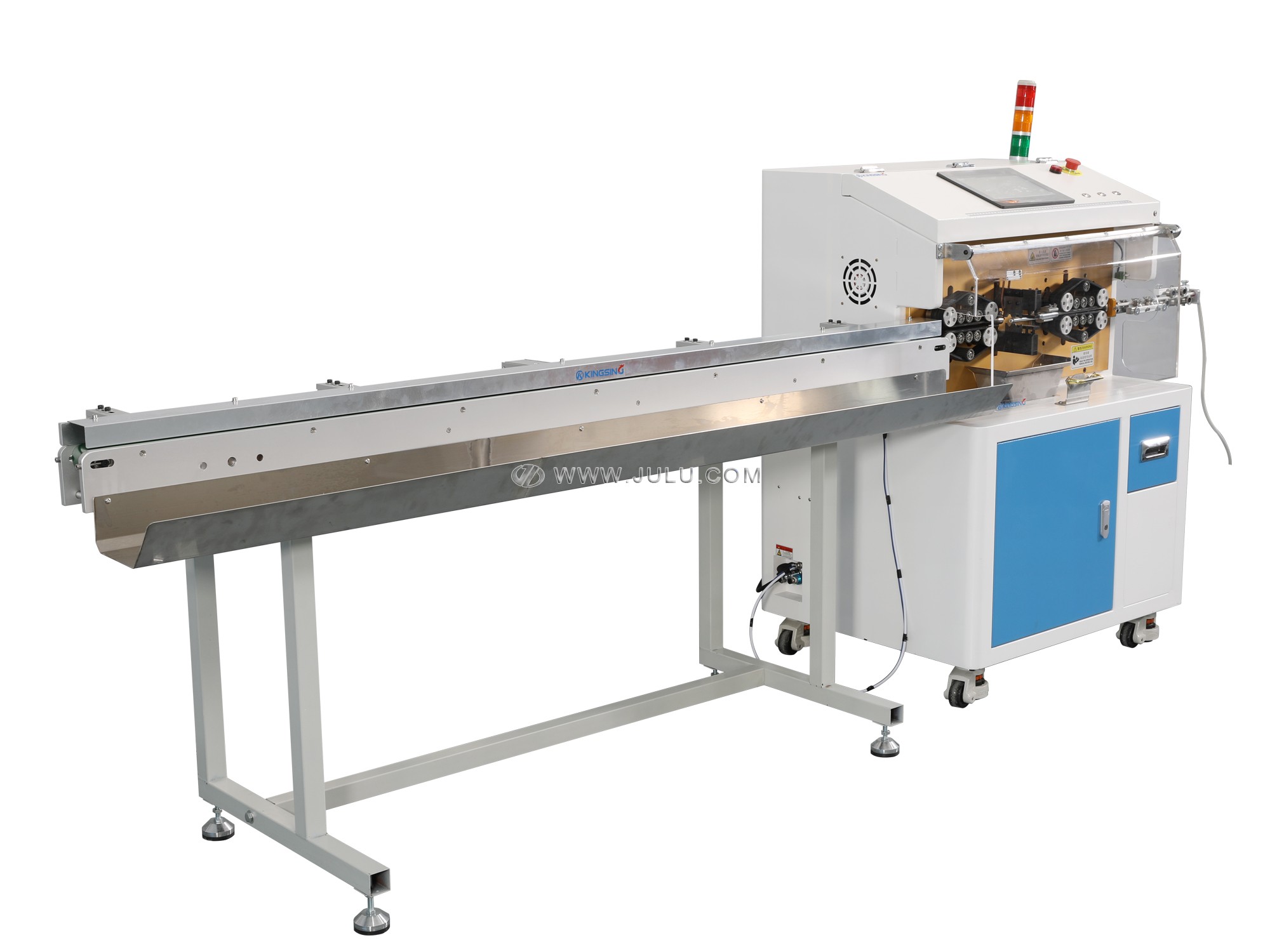

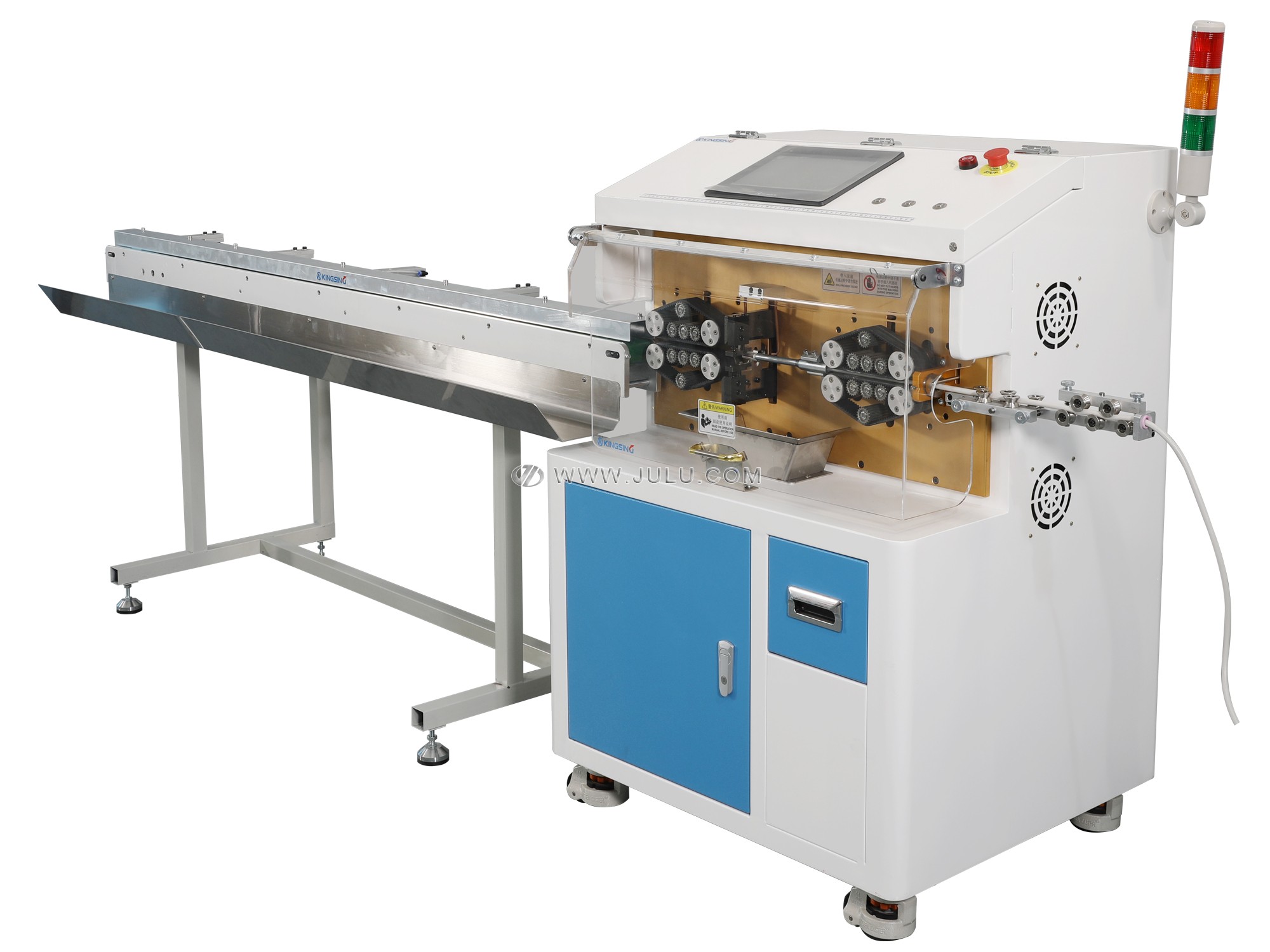

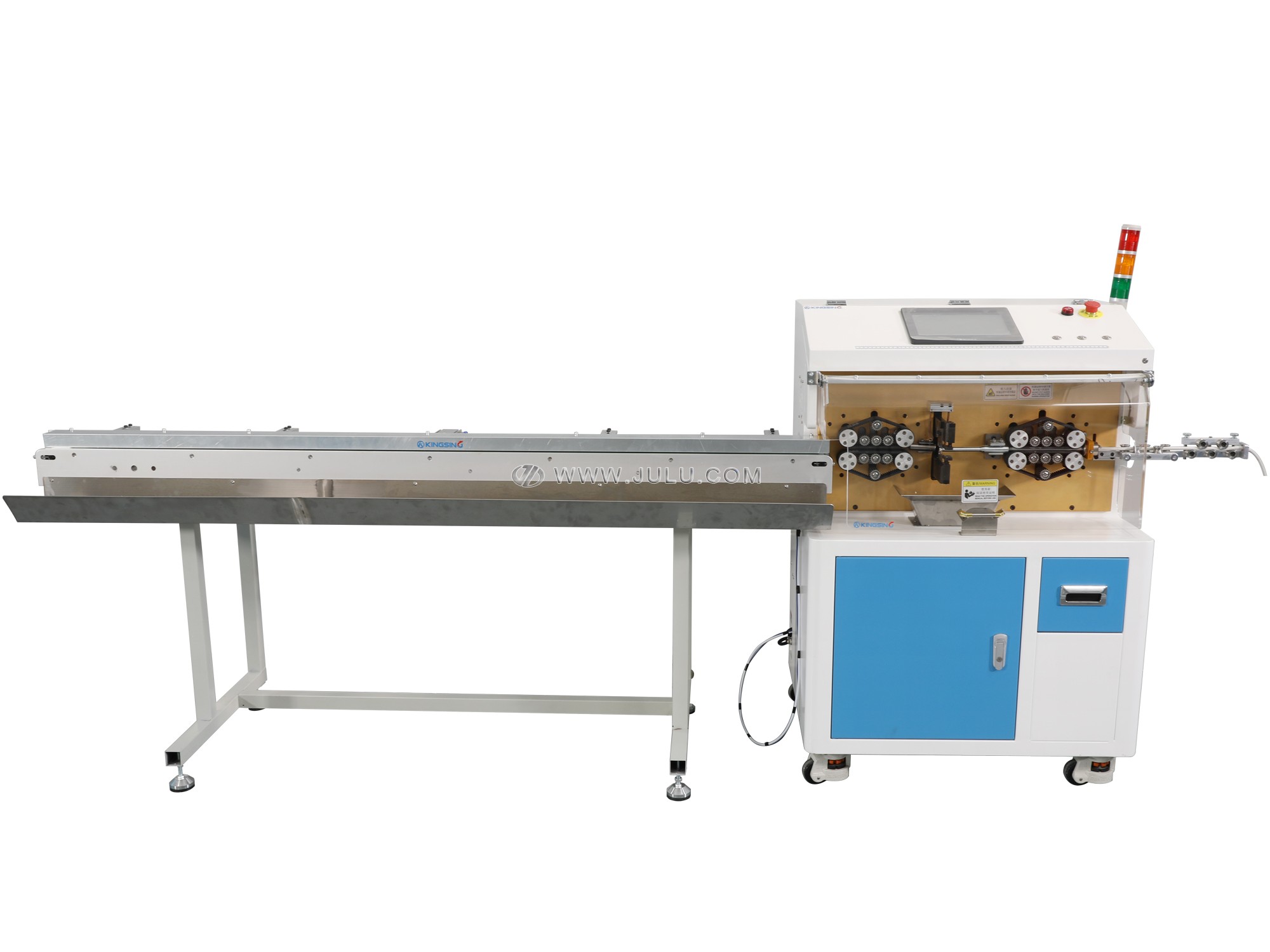

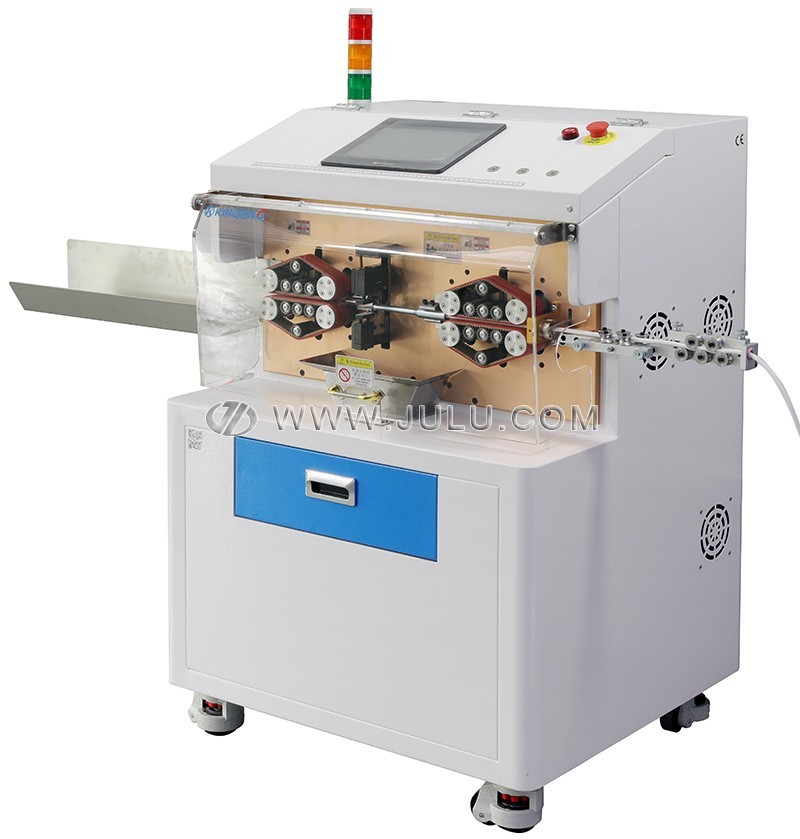

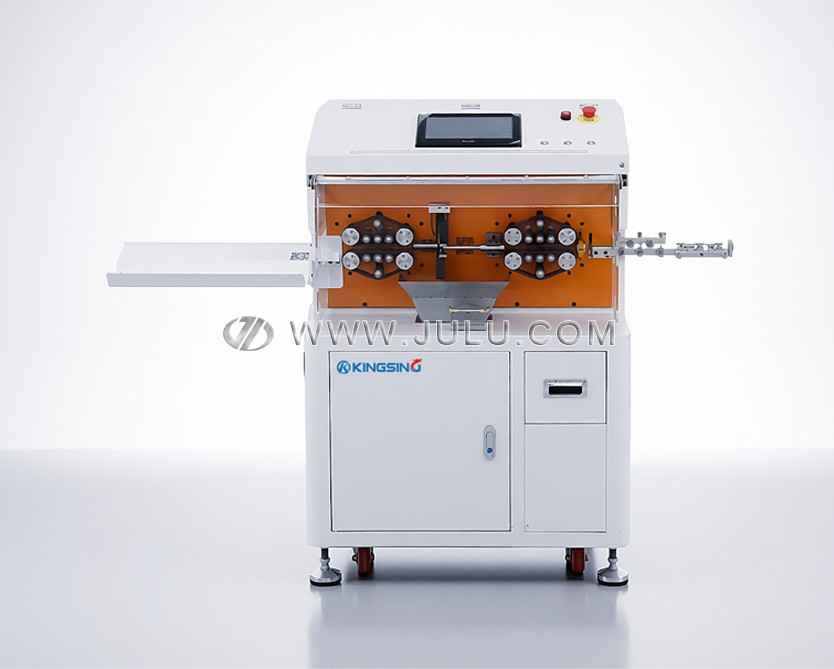

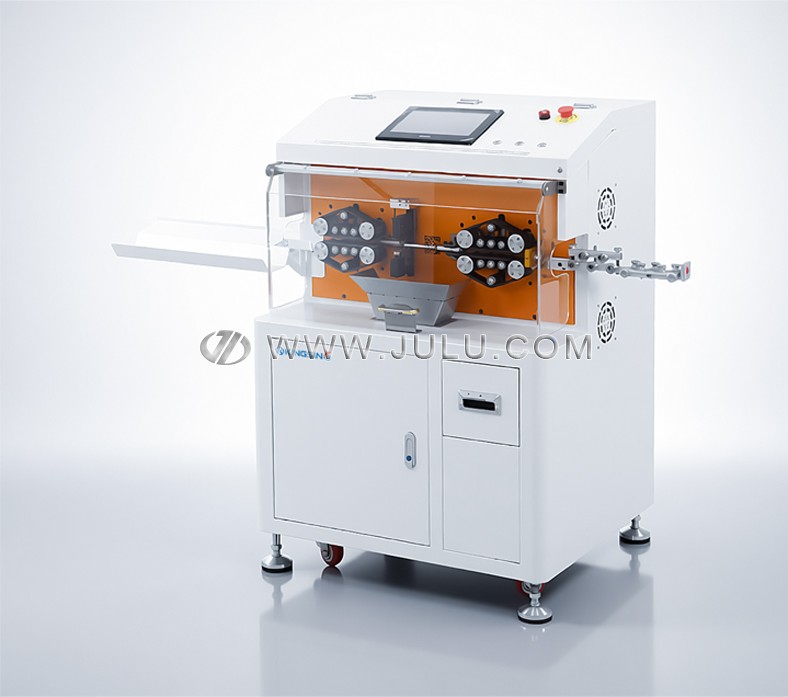

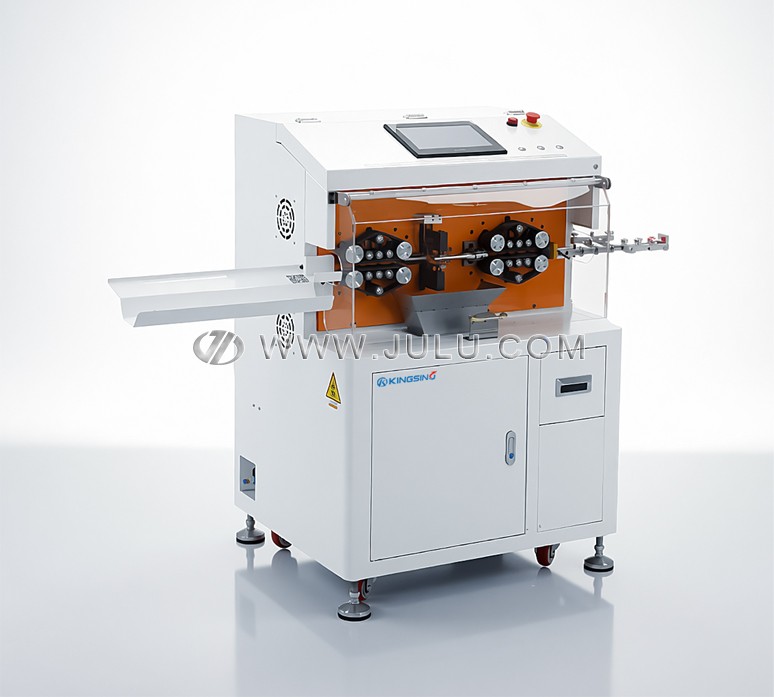

伺服型多芯护套线剥线机

  • 型号:JL-W120H
  • 品牌:钜鹿
  • 电压:220V(其它电压可订做)
  • 功能:
  • 价格:
  1. 这是一款伺服型护套线剥线机,送线轮和切刀均采用高精度伺服电机驱动。本机专为加工多芯护套线而设计,一次性完成外护套和芯线的剥皮。刀架采用双刀结构,剥外护套使用圆口刀,剥芯线时使用平口刀,刀架自动平移切换合适的刀具。本机也可以作为普通剥线机使用,除了可以加工多芯护套线外,也可用于加工多股铜丝的电缆线。

  2. 采用皮带送料替代传统的滚轮送料,大大增加了与线材的接触面积,在提高拉力增强剥线能力的同时,还能减小压强降低对线皮表面的损伤,线皮表面无压痕。刀架采用高精度伺服电机驱动,速度快,动力强劲。

  3. 上下2组送线轮通过正反丝杆驱动,可以同时张开和闭合,在加工不同粗细的线材时,可以始终保持线材的中心线位置不变,线材始终对准刀口中心,这可以有效防止剥口倾斜。送线轮的压力可以直接在程序中设置,无需手工调节螺丝,切换不同线径时非常方便。

  4. 本机还带有自动提轮和跳导功能,自动提轮是指在剥线头时出线轮可以自动张开进行避让,跳导功能是指在剥线尾时进线导管自动抬起进行避让,大大增加了剥皮长度范围。

  5. 程序功能强大,外护套和芯线均支持多次剥皮功能,可以实现外护套和芯线的中间剥,针对扁护套线还可以实现芯线裁不同的长度并剥皮。程序记忆功能可将不同线材的加工参数存储到不同的程序号中,再次加工该线材时可以一键调出相应的程序,一台机器可完成多种线材的加工,通用性很强。

下载: (1) (2) (3) (4)
适用线材
多芯护套线 多芯电缆线
加工速度
700~900pcs/h
剥皮长度线头0~200mm  线尾0~150mm
加工直径2~12mm
切断长度10~10000mm
切断精度0.001~0.002mm
导管孔径1~14mm
额定功率400~750W
工作电压AC 220V 50/60Hz
气压要求0.4~0.6Mpa
外形尺寸820×720×1200mm
产品净重208Kg
