半自动端子剖面分析仪

  • 型号:
  • 品牌:
  • 电压:
  • 功能:
  • 价格:

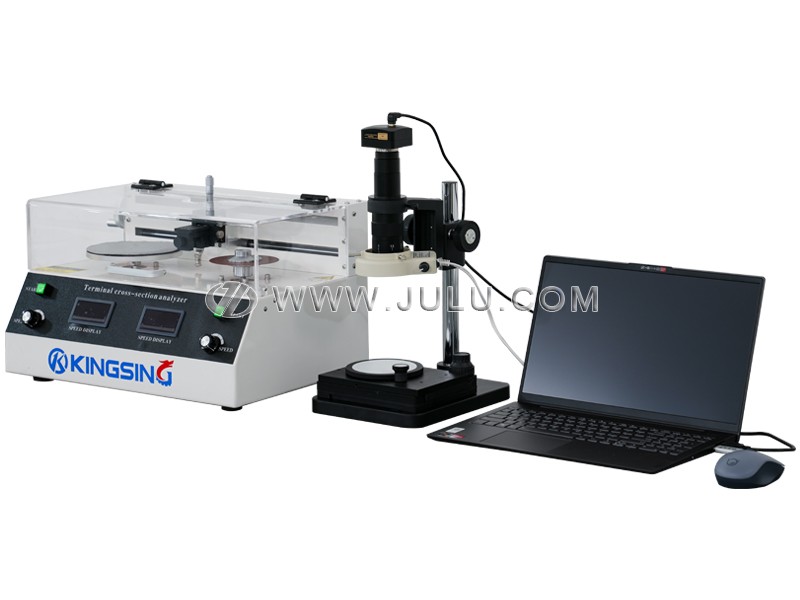

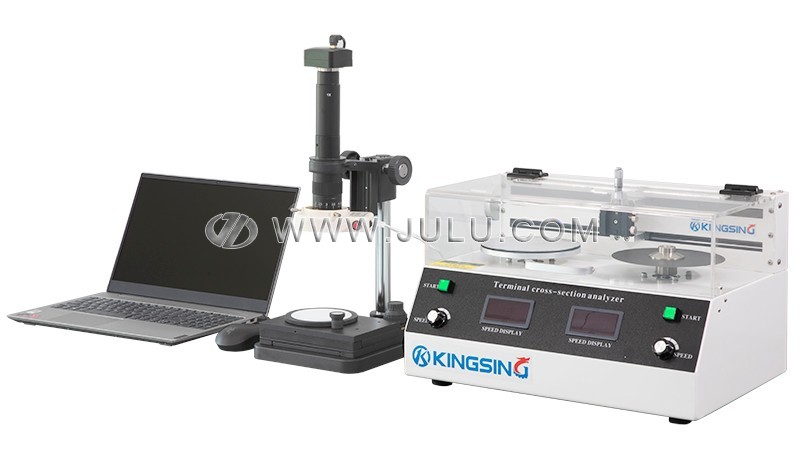

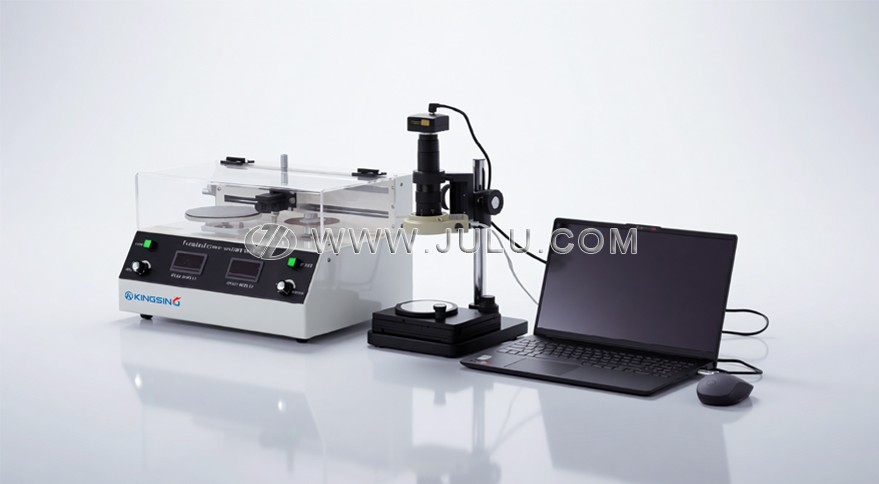

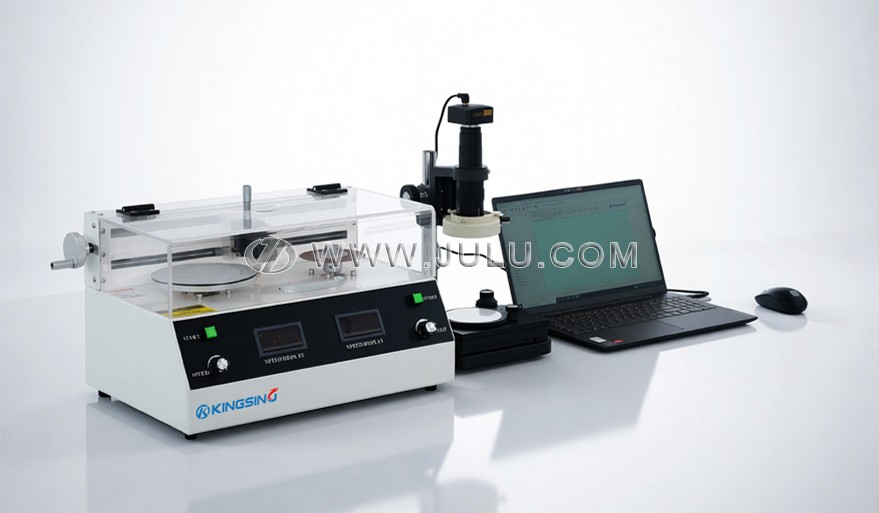

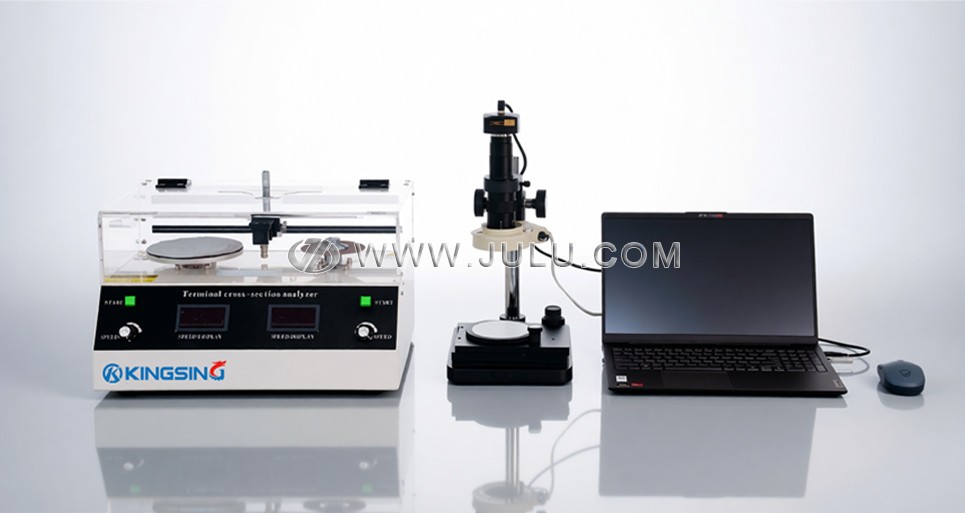

半自动端子剖面分析仪是针对线束端子产品而专门研发的一款精密检测分析设备,整套分析仪由端子切割、研磨一体系统、腐蚀清洗、断面图像采集系统、线束端子图片测量分析系统等单元组成。仪器具有专业端子夹具,可满足不同类型端子,检测人员可在3~5分钟内完成一个线束端子断面的处理分析,极大地提高了线束端子断面检测的速度。简易的操作、高品质的图像采集系统、精确的测量分析为您的生产保驾护航。

产品特点:

  • 采用德国原装进口核心检测部件,使用寿命长;

  • 新型端子压接状况快速分析技术;

  • 切割与研磨一体同工作室技术,使得端子切割与研磨面方向一致性;

  • 日本misumi高精度滚珠丝杆传动技术有效保证切割面的精度;

  • 日本misumi 高精度Z轴微调研磨技术使得研磨精度达到0.01mm;

  • 德国原装进口超薄切割片技术,克服了传统刀具裁切使得端子变形的缺陷;

  • 测量精度高、稳定性好、抗干扰能力强;

  • 转速数据采集系统,使仪器真正做到不同直径的端子采用相对应的转速;

  • 带有微调(带刻度0.01mm)端子专用夹具模块;

  • 成像系统:日本高清数字USB 500万工业CCD;

  • 马达:采用无刷马达,能耗低、转换率高;

  • 控制方式及马达转速:采用双马达独立控制、转速范围0~4000转/min;

  • 传动方式:采用日本米思米(MISUMI)超高精度滚珠丝杆。
