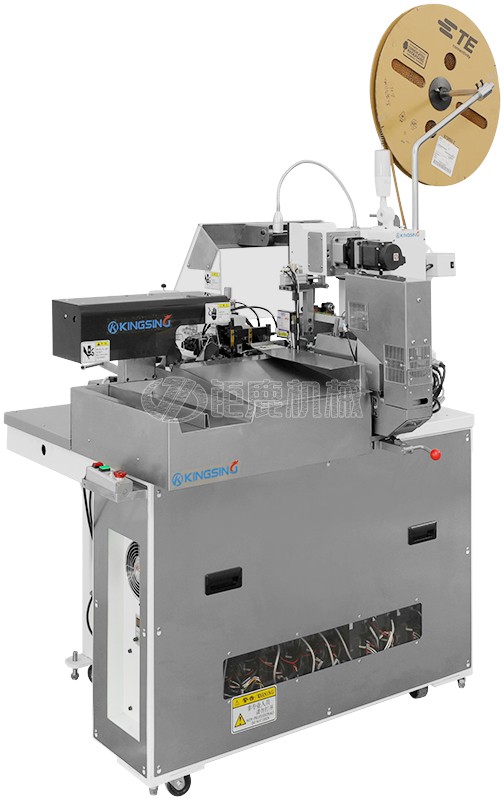

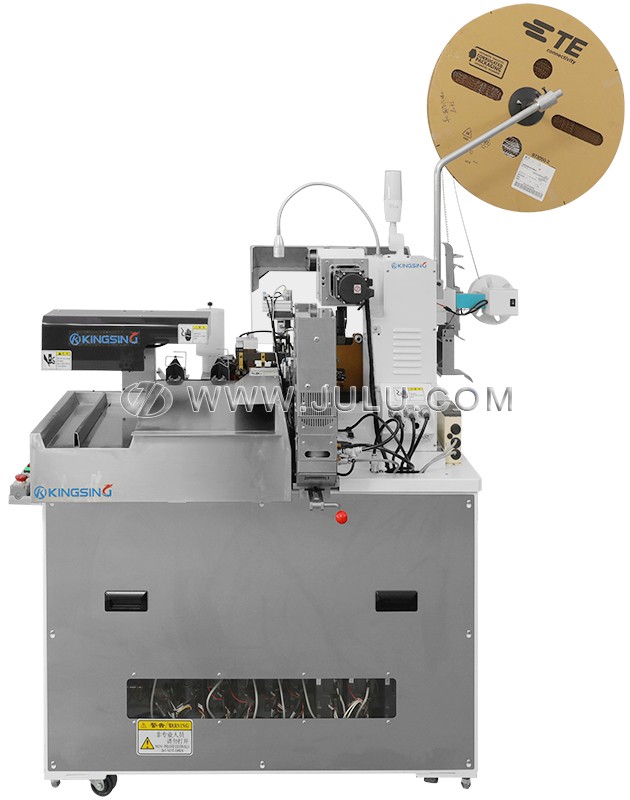

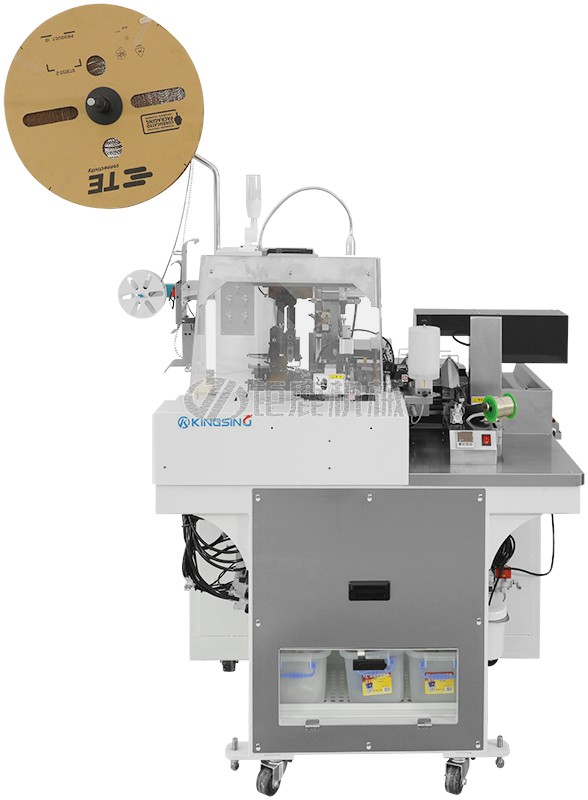

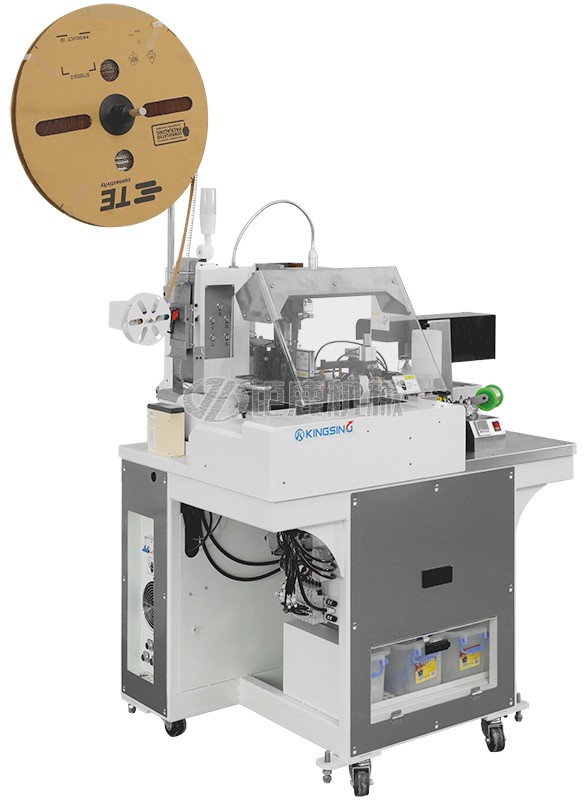

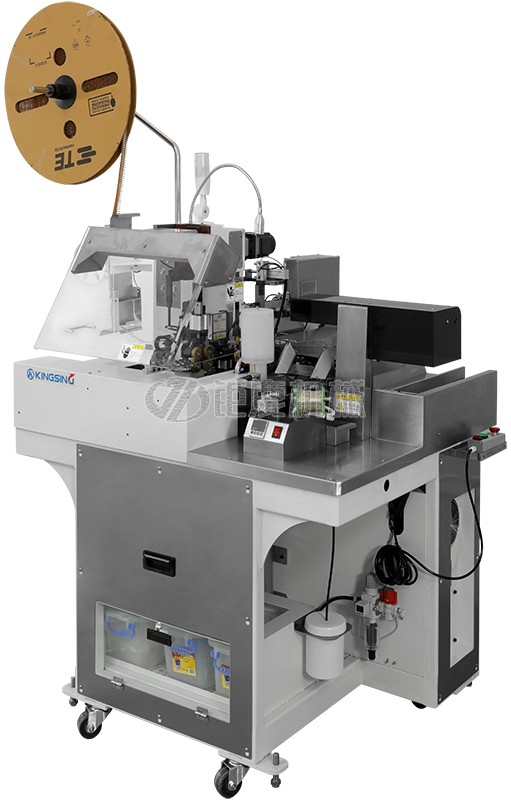

单头沾锡穿防水塞端子机

  • 型号:
  • 品牌:钜鹿
  • 电压:220V(其它电压可订做)
  • 功能:
  • 价格:
  • 本机为全自动扭线沾锡穿防水栓端子机,一头剥皮扭线上锡,另一头剥皮穿防水栓打端子。整机采用伺服电机驱动,包括端子压接机的马达也采用伺服电机,具有高速、稳定、高精度等优点。

  • 防水塞穿入机构支持快拆,当有多种防水塞时,可以几分钟内完整防水塞穿入机构的更换工作。

  • 本机采用先穿防水塞后剥皮的工艺流程,从根本上解决了穿防水塞时铜丝外翻的情况,大大提高了良品率。

  • 可选配激光轮廓分析仪,实时监控防水塞的穿入位置及剥线效果,例如当防水塞的穿入深度异常时,机器将自动报警停机,并把不良品放入不良品收集区,与良品区自动隔离开来。

  • 本机可选配端子压力监测仪,实时监测每次压接的压力曲线变化并与标准样本比对,当压力异常时自动报警停机。

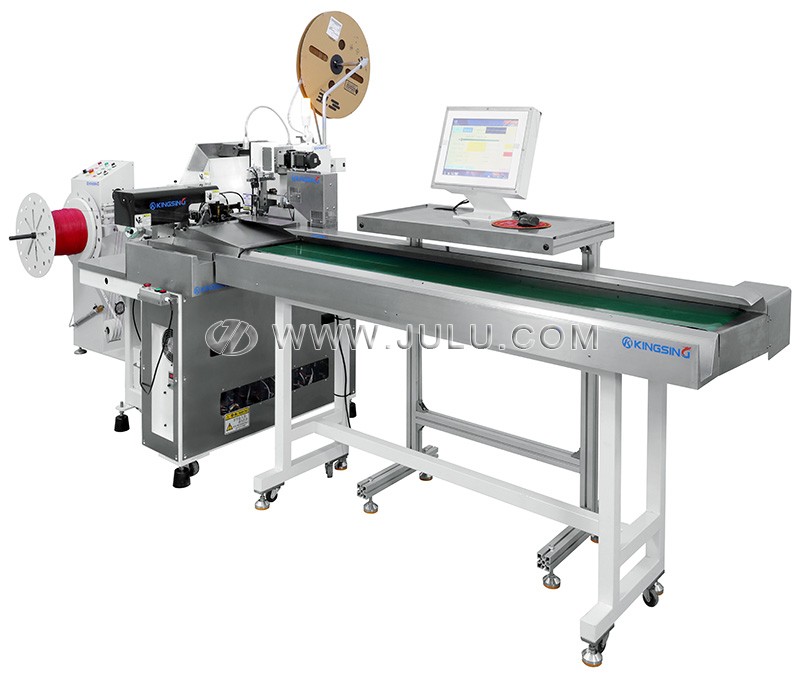

  • 本机可选配伺服型超速送线机和输送带等附属设备,当线材的加工长度超过1.5米时,推荐使用输送带

下载: (1)
最大加工能力2000根/小时 (视线材而定)
适用线径尺寸:AWG#16—AWG#28
绝缘外径:Φ0.8—3.2
适用线种AV,AVS,AVSS,CAVUS,KVKIV,UL等
切段长度
40 ~ 9999mm(设定1mm单位)
切断加工精度±0.1(0.1+0.005*L)mm以内,L=切断长度
防水栓插入防水栓(单端/双端)插入
剥皮长度0~15mm
压着能力2T
压接制动方式伺服压接
显示语言中文/英文
供给电源、气源单相  220V(50/60HZ)15A 、0.5~0.6Mpa  150(ANR)/min
外形尺寸本体:1200mm×1100mm×2300mm(长宽高)
放线架:1300mm×500mm×1240mm(长×宽×高)
净重525KG
加工能力
单头扭线
钜鹿机械
单头扭线沾锡钜鹿机械
单头打端钜鹿机械
单头穿防水栓钜鹿机械
单头穿防水栓打端钜鹿机械
裁线钜鹿机械
全剥钜鹿机械
半剥钜鹿机械
中间剥钜鹿机械


适用线材/材料种类
圆线钜鹿机械


适用端子类型
横送端子钜鹿机械
直送端子钜鹿机械
散粒端子钜鹿机械 钜鹿机械 钜鹿机械 钜鹿机械
旗形端子钜鹿机械
U形端子钜鹿机械
