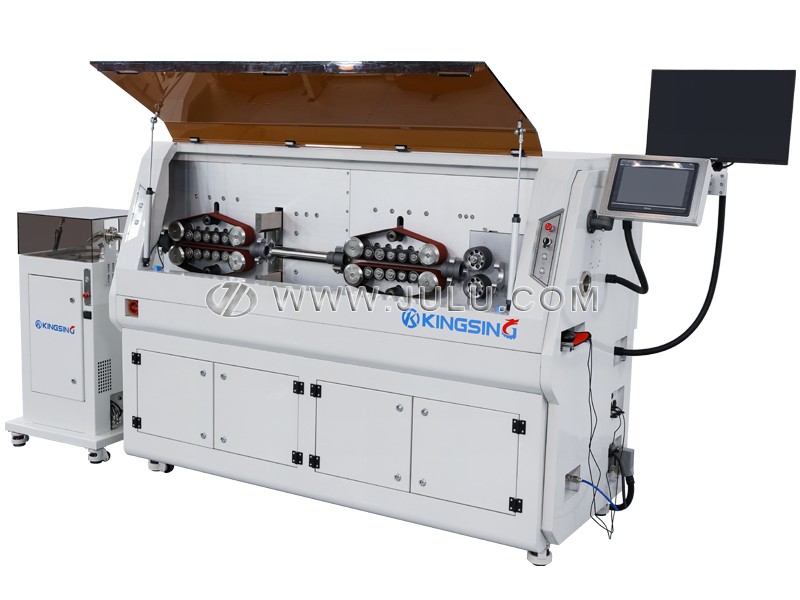

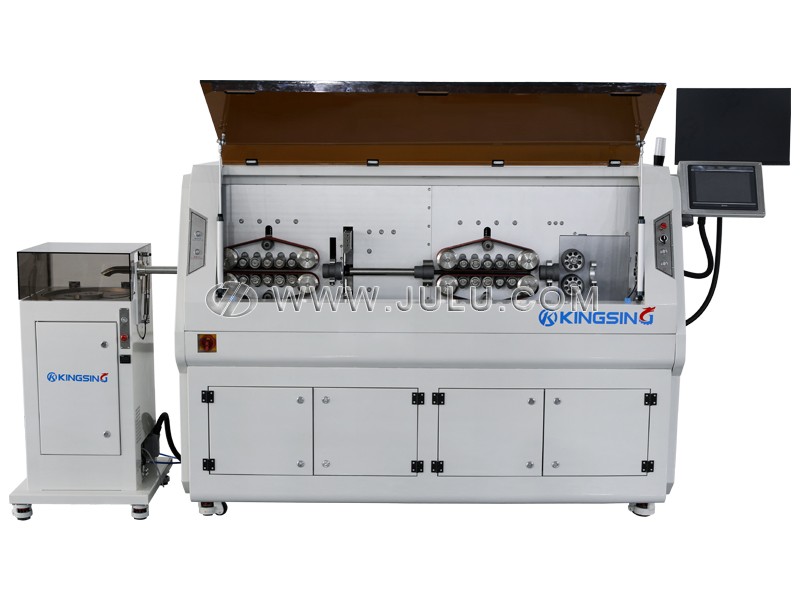

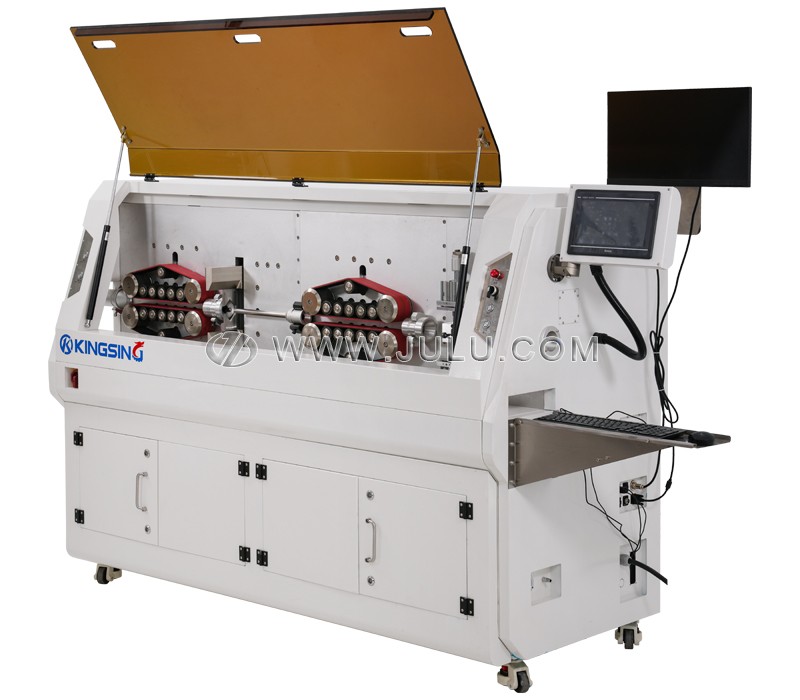

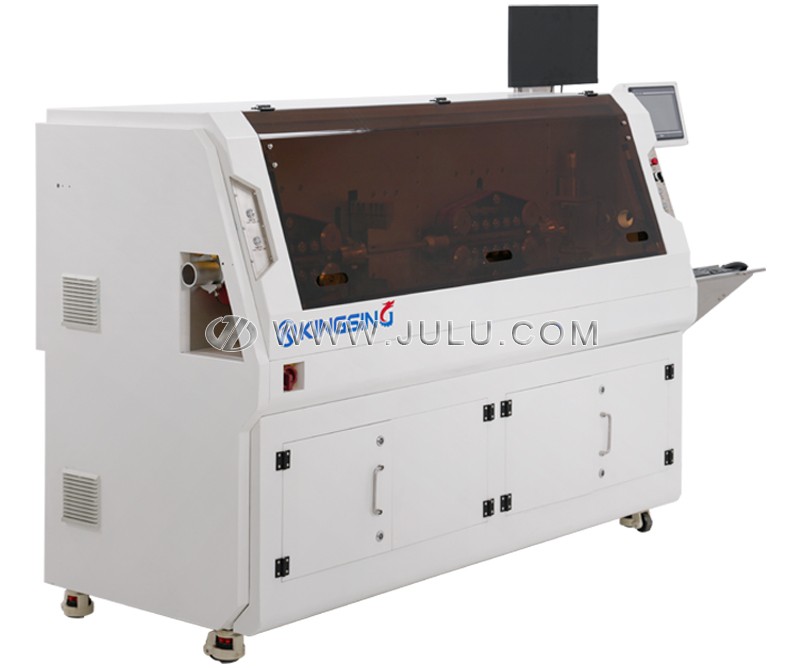

本系列剥线机属于高端全伺服机型,所有电机均采用高精度伺服马达,专为加工大型电缆线设计,共有多个子型号可供选择(详见技术参数)。送线机构采用加长的皮带轮送料,大大增加线材与送线轮的接触面积,可以确保加工大型电缆时不打滑,为剥皮提供足够的动力,同时还可以减小压强降低对线皮的损伤,线材绝缘皮表面无压痕。
刀架采用双刀结构,刀架上装有2套刀片,程序中可以指定使用哪套刀片来执行当前工艺,因此可以实现切断和剥皮使用不同的刀片,比如使用V口刀切断,使用圆口刀剥皮,这样既不影响刀片的切断寿命又可以保证剥皮效果。
上下2组送线轮通过正反丝杆驱动,可以同时张开和闭合,在加工不同粗细的线材时,可以始终保持线材的中心线位置不变,线材始终对准刀口中心,这可以有效防止剥口倾斜。送线轮的压力可以直接在程序中设置,无需手工调节螺丝,切换不同线径时非常方便。
本机还带有自动提轮和跳导功能,自动提轮是指在剥线头时出线轮可以自动张开进行避让,跳导功能是指在剥线尾时进线导管自动抬起进行避让,大大增加了剥皮长度范围。
程序记忆功能可将不同线材的加工参数存储到不同的程序号中,再次加工该线材时可以一键调出相应的程序,一台机器可完成多种线材的加工,通用性很强。
支持非标订制,我们有很强的研发能力,可以根据客户需求订制特殊的功能。常见的选配功能有:
订制特殊形状的刀片和导管,用于加工扁护套线、双并线、排线等线材,扁护套线可以实现内外层剥皮。
增加旋转刀剥皮,先用旋转刀360度环切线皮,然后再把线皮拉掉,应对剥皮要求严苛的场合。

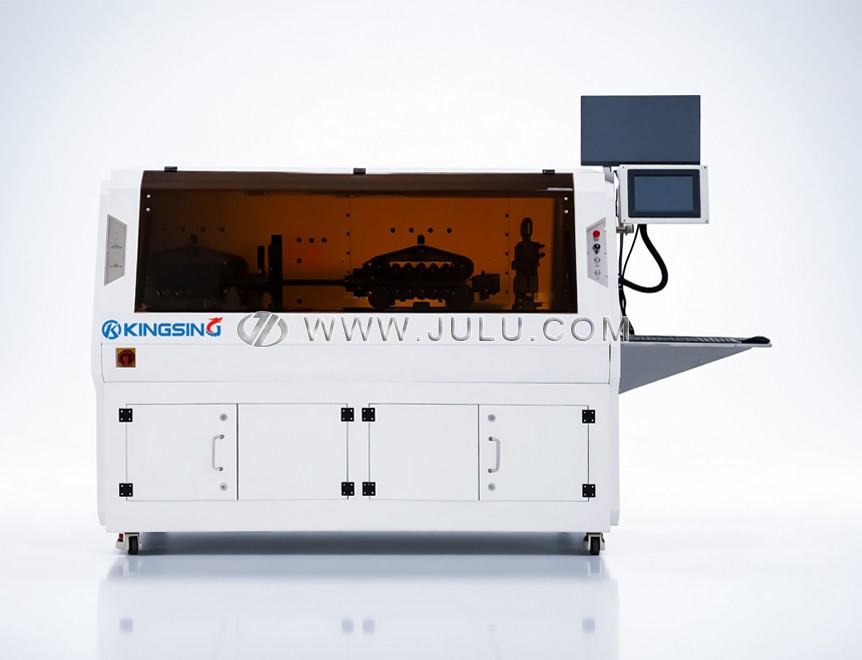

可加装划线治具,对于剥皮长度较大以及线皮很紧的线材可以先用划线治具把线皮双面劈开,减小剥线阻力。
加装喷码机、线号烫印机等设备,实现边剥线边打码。
加装取线机械手和输送带,加工长线时可以保证线材平直整齐地放入收料盘中。
加装自动打卷机,可以将加工好的线材自动缠绕成卷,方便收集。

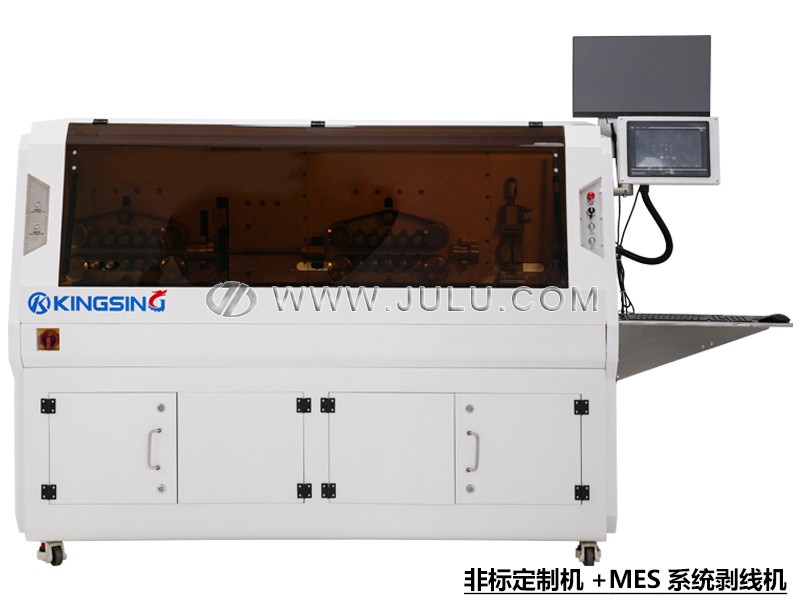

选配电脑工控系统(Windows操作界面),支持MES系统和文档导入,远程派单,自动喷码等。
型号 | 适用线芯面积 | 功能特点 |
---|---|---|
JL-W340A | 10 ~ 300mm² | 无MES系统,300mm²标准机型 |
JL-W340B | 10 ~ 300mm² | 无MES系统,带旋转刀剥线功能 |
JL-W340C | 10 ~ 300mm² | 无MES系统,带刺破划线功能 |
JL-W340R | 10 ~ 300mm² | 无MES系统,带自动打卷收线功能 |
JL-W340D | 10 ~ 400mm² | 无MES系统,400mm2加大型 |
JL-W340Q | 10 ~ 300mm² | MES系统剥线机,剥线机带收卷机功能 |
最大裁线长度:1000米
裁线精度:0.002*L(L=裁线长度)
最大剥皮长度:线头1000mm,线尾300mm
导管最大直径:Φ42mm
电机类型:全部采用伺服电机
操作界面:10寸彩色触摸屏
程序保存:最多可存储100组程序
打圈收线:绕线机为选配,标准机不含打圈功能
可选配置:支持MES的电脑工控系统
机器净重:750kg
外形尺寸:1720*700*1290mm

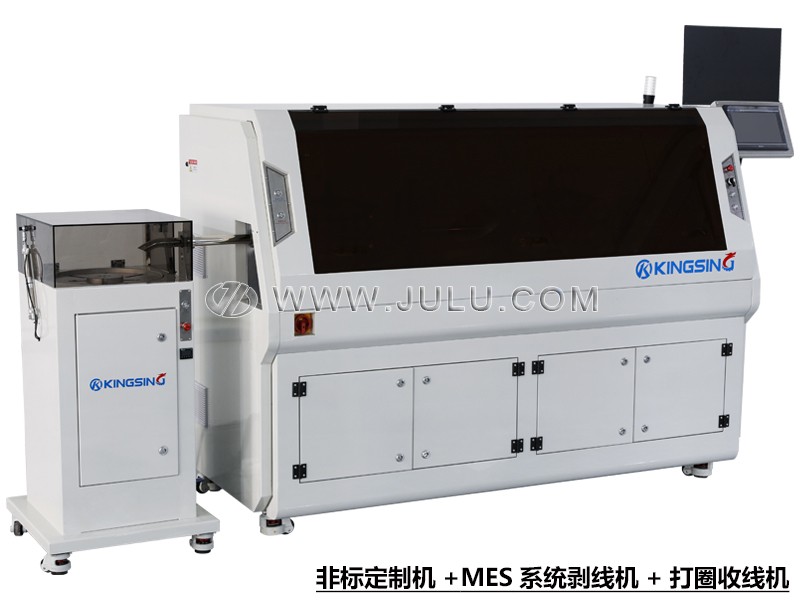

打圈收线功能如下图所示,最左侧的为打圈收线机:
