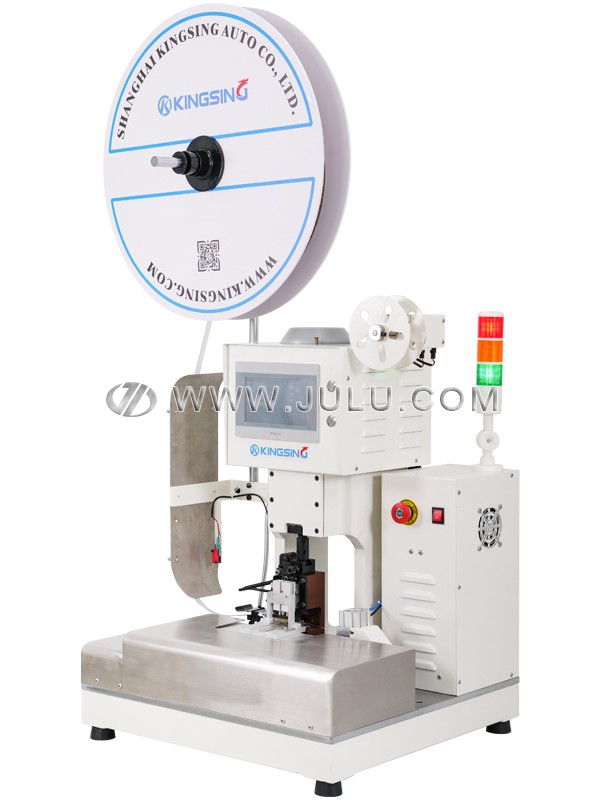

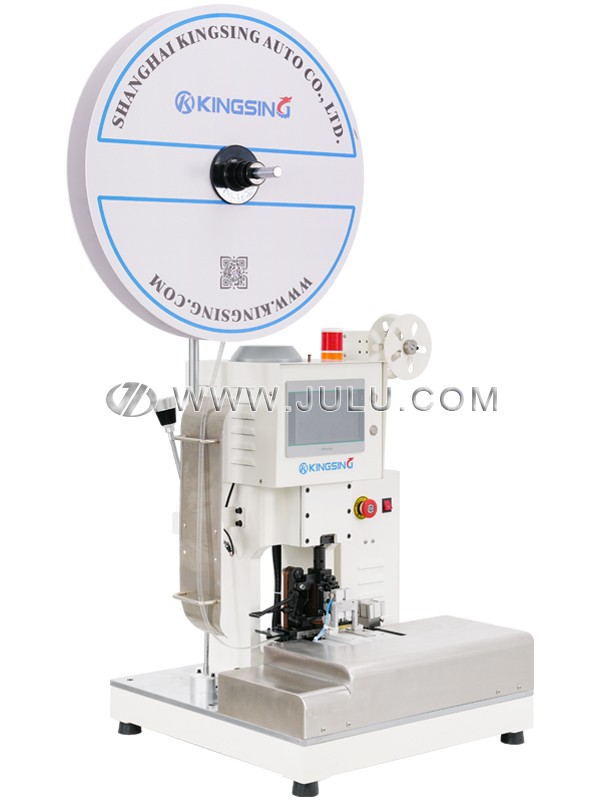

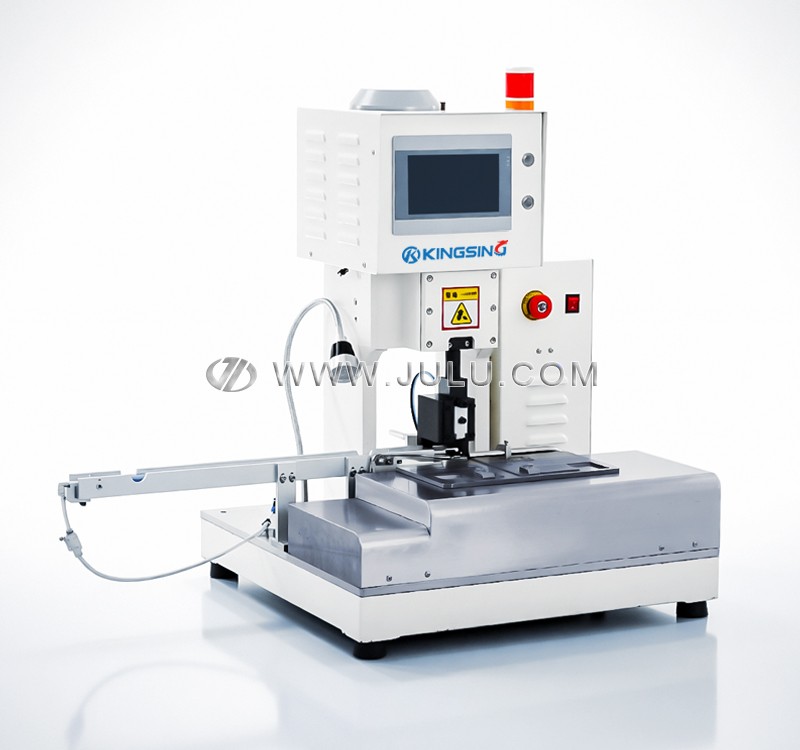

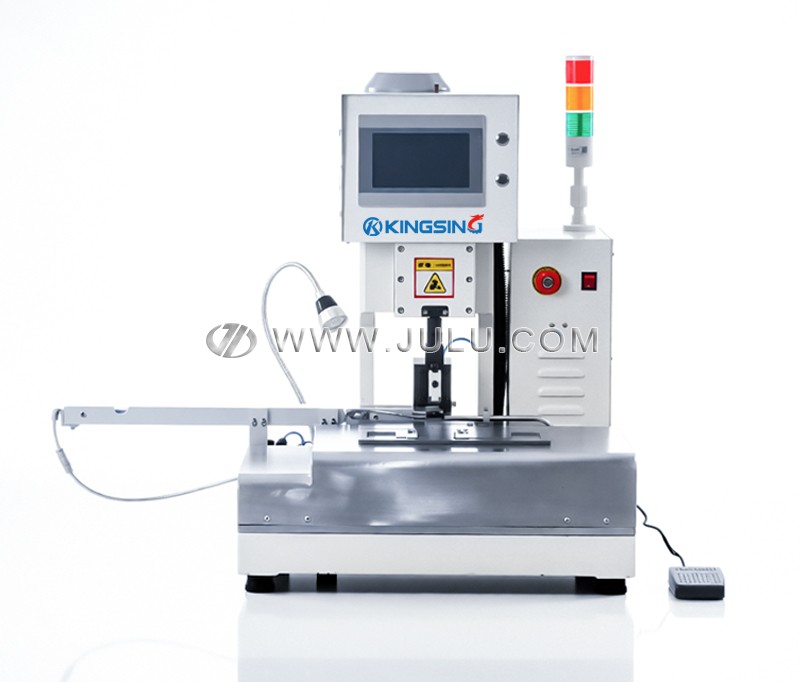

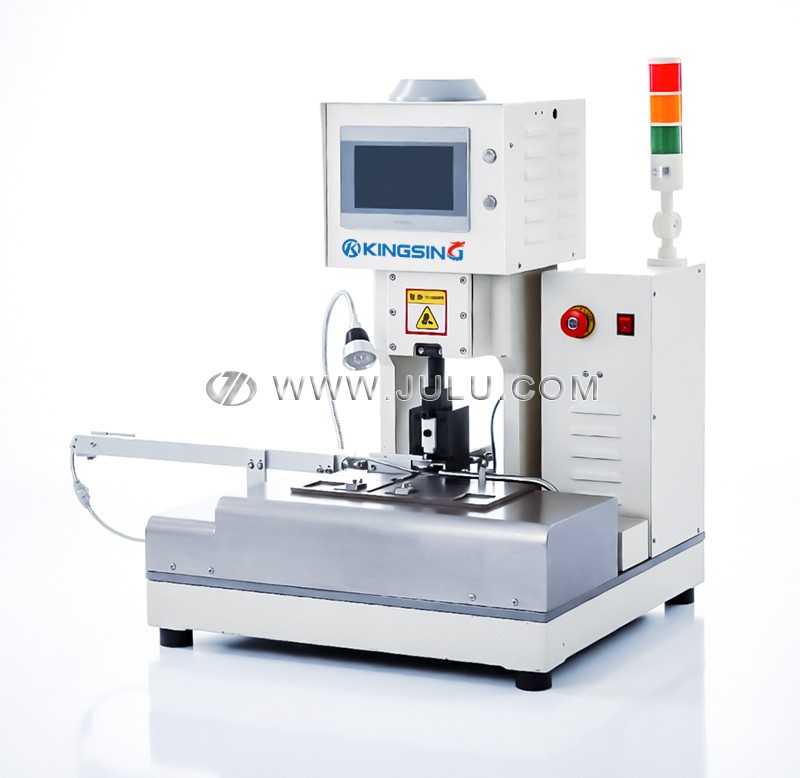

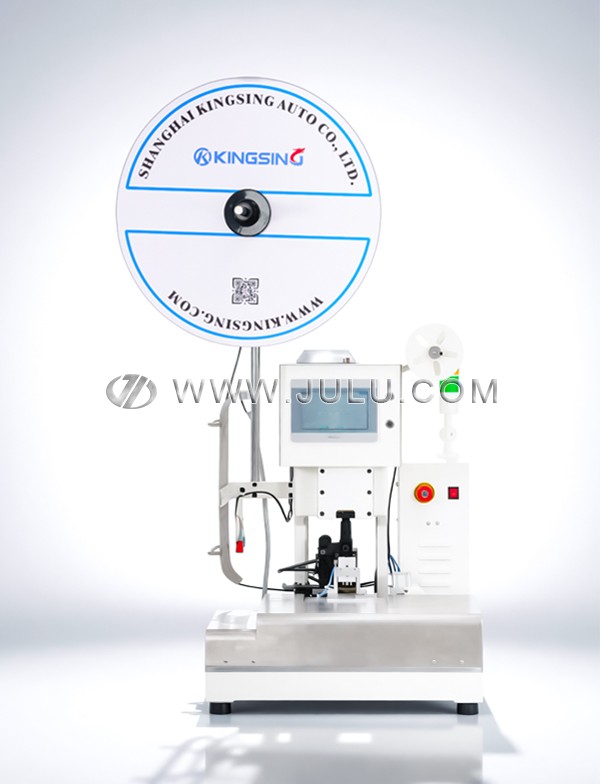

伺服型FFC排线端子机

  • 型号:JL-T920系列
  • 品牌:钜鹿
  • 电压:220V(其它电压可订做)
  • 功能:
  • 价格:
  1. 本机专为排线和FFC柔性电缆打端子而设计,共有2个子型号可供选择(详见技术参数)。操作员只需将线头放入定位治具中,机器即可自动将线材送到打端子位置并逐条线压接端子。一台机器可以加工多种不同的产品,只需更换相应的压接模具和定位治具即可,压接模具采用标准OTP卡口,更换模具方便快捷。

  2. 整机做工精密,采用SMC气缸,台湾上银丝杆,台湾TBI导轨,欧姆龙传感器,XY平移机构采用伺服电机驱动,定位精准。端子机采用球墨铸铁一体成型,刚性强,压接高度稳定可靠,内置端子缺料传感器,另外还可以选配端子压力监测仪,实时监控每次压接过程的压力曲线变化,当压力异常时自动报警停机。本机还配有安全防护罩、急停按钮、三色报警灯,出现异常时红灯会亮起。

  3. 彩色触摸屏操作界面,放线位置、打端子位置、线材Pin数均可在程序中直接设置,支持跳打功能,可以实现跳过指定的芯线不打端子(例如10Pin的线材可以实现第3条和第5条不打端子,其余8条均打端子)。程序记忆功能可将不同线材的加工参数保存到数据库中,切换产品时可以一键调出相应的加工参数,节省调试时间。

下载: (1)
机器型号JL-T920AJL-T920B
适用线材
FFC柔性电缆排线、多芯线
压接模具
FFC刺破式模具排线分线模具

排线最大宽度:90mm

编程间距:1.27~5.08mm

端子机出力:2T

压接行程:30mm(可订制40mm行程机型)

操作界面:7寸彩色触摸屏

气压要求:0.4~0.6Mpa

工作电压:220V 50/60Hz

机器净重:100kg

外形尺寸:600*600*870mm
