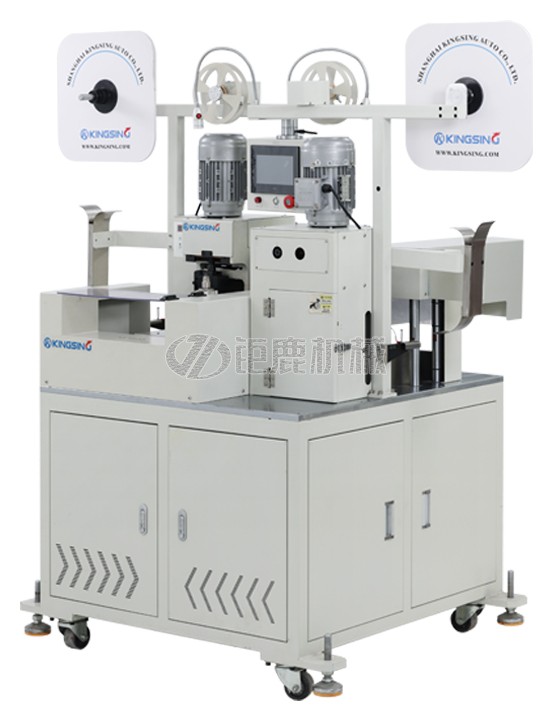

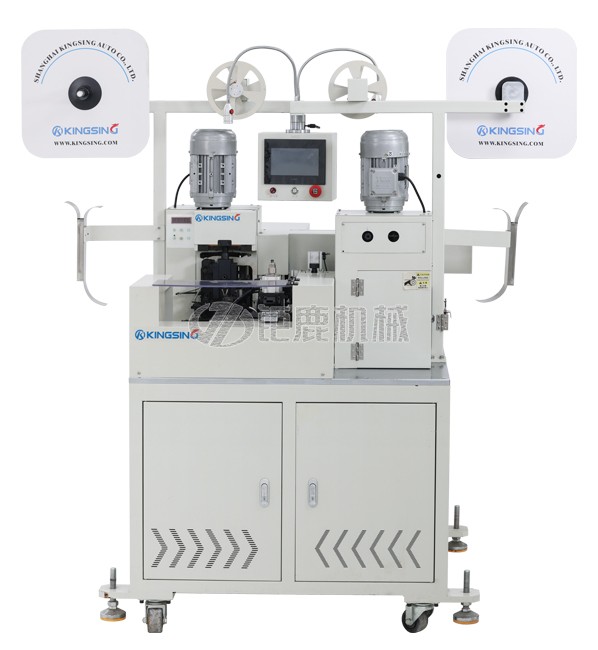

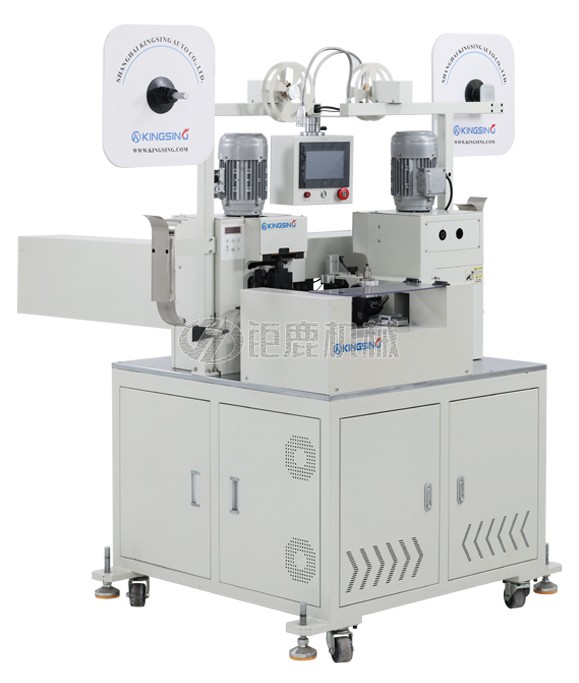

双头全自动排线端子机

  • 型号:JL-A290F
  • 品牌:钜鹿
  • 电压:220V(其它电压可订做)
  • 功能:
  • 价格:
  1. 本机专为加工排线而设计,集裁线、剥皮、分线、打端子等功能于一体,最大可加工24Pin的排线。本机也适用于加工普通电子线,最多可同时加工12条电子线,大大提高了生产效率。排线的分线长度可以在程序中设定,软件还支持跳打功能,可以跳过某一条或多条线不打端子。

  2. 整机做工精密,共含有6套伺服电机,拉线、剥皮、平移等机构均采用高精度伺服电机驱动,裁线长度精准,打端子的位置可以进行精细控制。专用的排线压接模具可自动将每一条线材分出并理直,端子压接机刚性强,压接高度稳定,可以选配端子压接监测仪,实时监测每次压接过程的压力曲线变化,压力异常时自动报警停机。

  3. 采用模块化柔性设计的理念,一台机器可以加工多种不同的产品,各功能模块可以在程序中自由开启或关闭。更换线材时,只需更换相应的压接模具、分线治具即可。机器用途广泛,当前产品生产完毕后不会造成机器的闲置浪费,可以轻松切换至生产其他产品。彩色触摸屏操作界面,程序记忆功能可将不同产品的加工参数保存到数据库中,切换产品时可以一键调出相应的加工参数,节省调试时间。

下载: (1)

适用线材:24Pin以内的排线,双并线,电子线

适用线径:0.1~1.0mm2 (AWG28~18)

排线最大宽度:28mm

裁线长度:50~1000mm(可订制)

剥皮长度:≤8mm

切断公差:±(0.5+L*2‰)mm    L=裁线长度

端子机压力:2T

压接行程:30mm(可订制40mm行程)

适用端子:横送端子

排线生产效率:700~900条/时(较窄的排线也可以同时加工2条或多条)

电子线生产效率:6000~10000条/时(同时加工10条的效率)

操作界面:彩色触摸屏

气压要求:0.5~0.7Mpa

工作电压:220V 50/60Hz

机器净重:500kg

外形尺寸:1920*1520*1750mm


标签: 排线端子机
