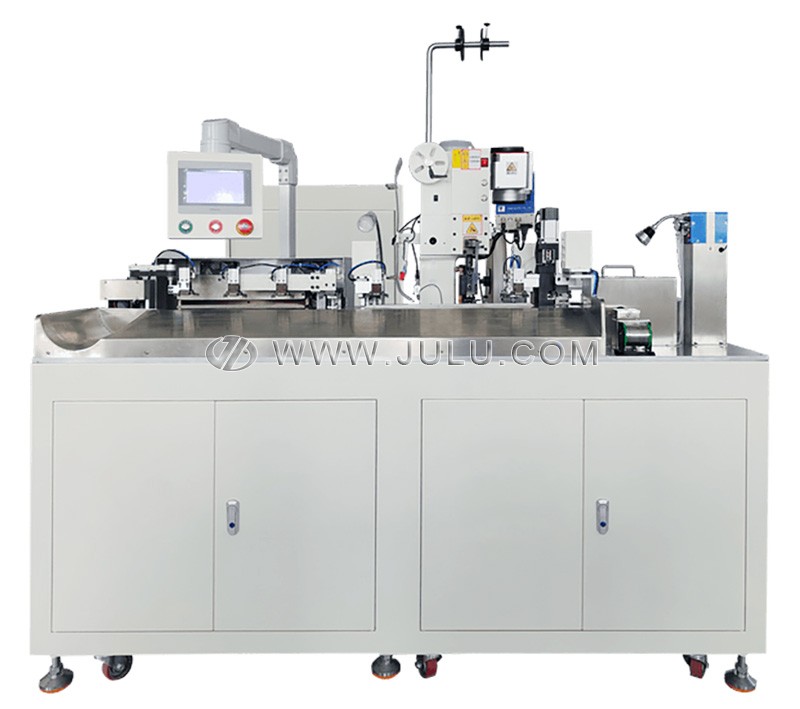

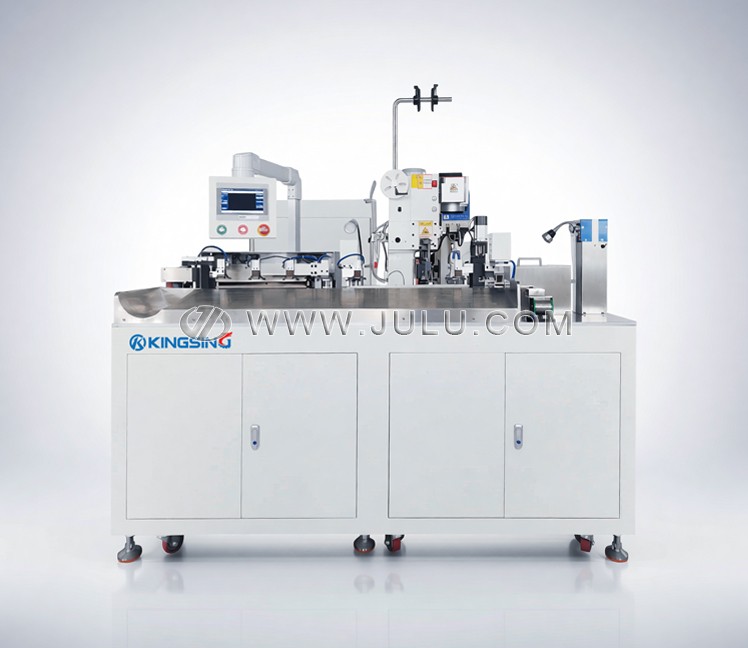

这是一款全自动扭线沾锡穿热缩管端子机,集裁线、剥皮、扭线沾锡、打端子、穿热缩管等功能于一体,盘装热缩管可以定长切断,裁线剥皮后先把热缩管穿在线上,待端子压接完成后自动把热缩管推到端子上,并通过自动加热装置把热缩管加热收缩到位。另外还可以选配激光打标或喷码功能,实现在热缩管上自动打印字符。

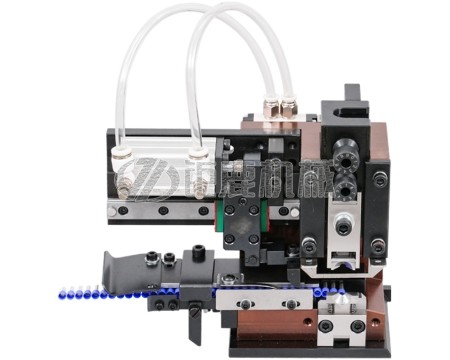

整机采用模块化柔性设计的理念,一台机器可以轻松加工多种不同的产品,各功能模块可以在程序中自由开启或关闭,比如可以关闭穿热缩管功能,把它作为普通的全自动扭线沾锡端子机使用。更换线材和端子时,只需更换相应的压接模具和相应的穿入治具即可。机器用途灵活度大,当前产品生产完毕后不会造成机器的闲置浪费,可以轻松切换至生产其他产品。
裁线剥皮和平移机构均采用高精度伺服电机驱动,切刀采用正反丝杆结构,剥皮精度高。端子压接机采用球墨铸铁一体成型,整机刚性强,压接高度稳定,可以选配端子压力监测仪,实时监测每次压接过程的压力曲线变化,压力异常时可以自动报警停机。另外还可以选配视觉检测系统,对压接后的外观及尺寸进行检测,确保产品质量。端子压接机标配采用变频马达驱动,也可以选配伺服型端子压接机。
彩色触摸屏操作界面,参数设置直观易懂,程序记忆功能可将不同产品的加工参数保存到数据库中,切换产品时可以一键调出相应的加工参数,节省调试时间。另外还可以选配支持MES连接的电脑工控系统,内置网络接口,可通过局域网与MES系统对接,实现远程读取或设置参数,远程下达生产任务等功能。
适用线径:AWG24~14 (0.2~2.5mm2)
裁线长度:70~9999mm
剥皮长度:≤10mm(可订制)
裁线精度:±(0.5+L*2‰) L=裁线长度
热缩管定位精度:±0.5mm
最大压力:2T(可订制3T机型)
压接行程:30mm(可订制40mm行程机型)
适用端子:横送端子、直送端子等

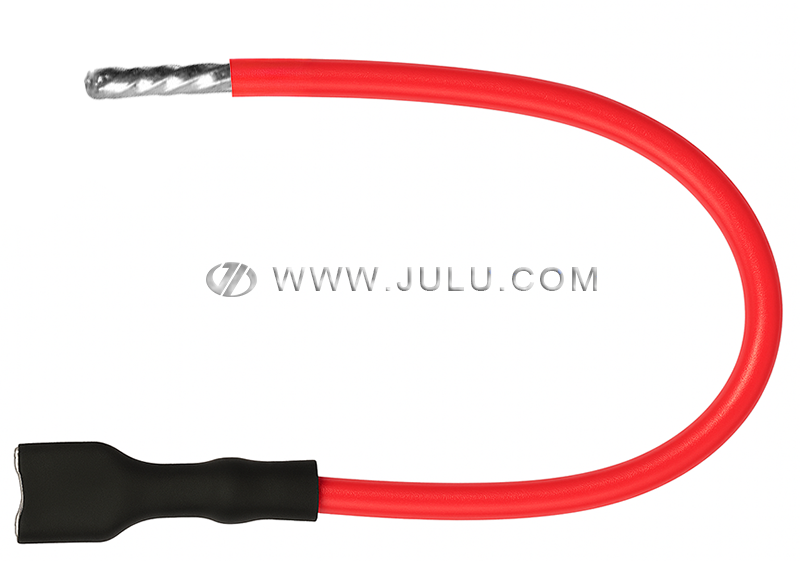

主要功能:线头扭线沾锡,线尾打端子穿热缩管
生产效率:1300~1600条/时(单头穿热缩管)
气压要求:0.5~0.8Mpa
额定功率:2800W
工作电压:220V 50/60Hz(可订制110V)
外形尺寸:1800*800*1860mm
可选配置:长线输送带、安全防护罩、激光打标机、端子压力监测仪、视觉检测系统、伺服型端子机、电脑工控系统
