伺服型剥皮打端机

  • 型号:JL-T152S
  • 品牌:钜鹿
  • 电压:220V(其它电压可订做)
  • 功能:
  • 价格:

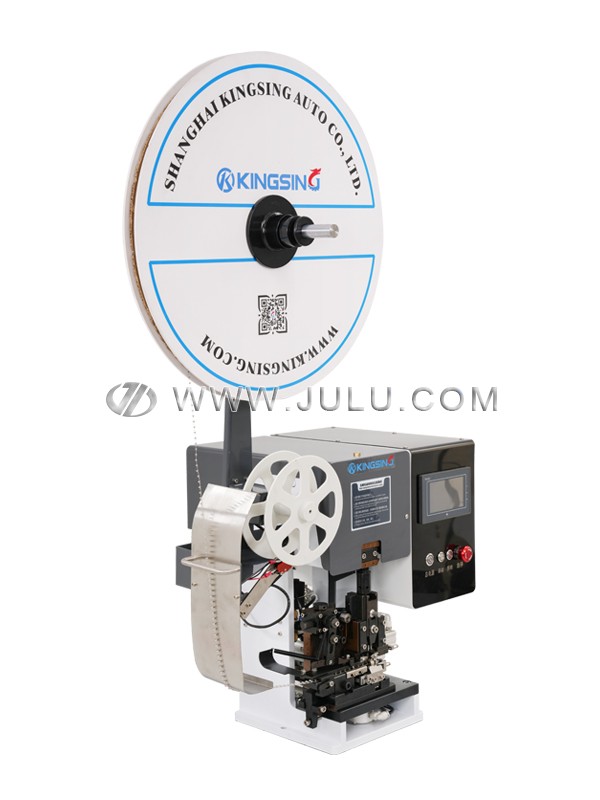

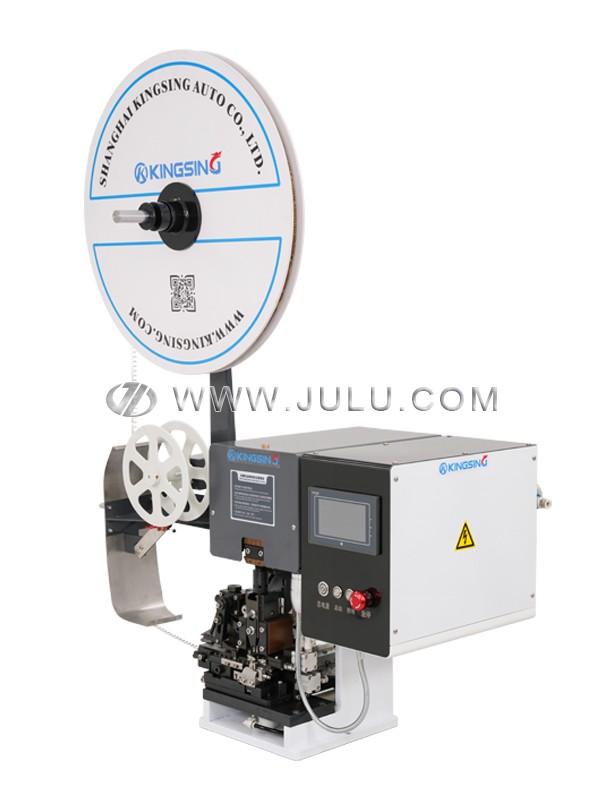

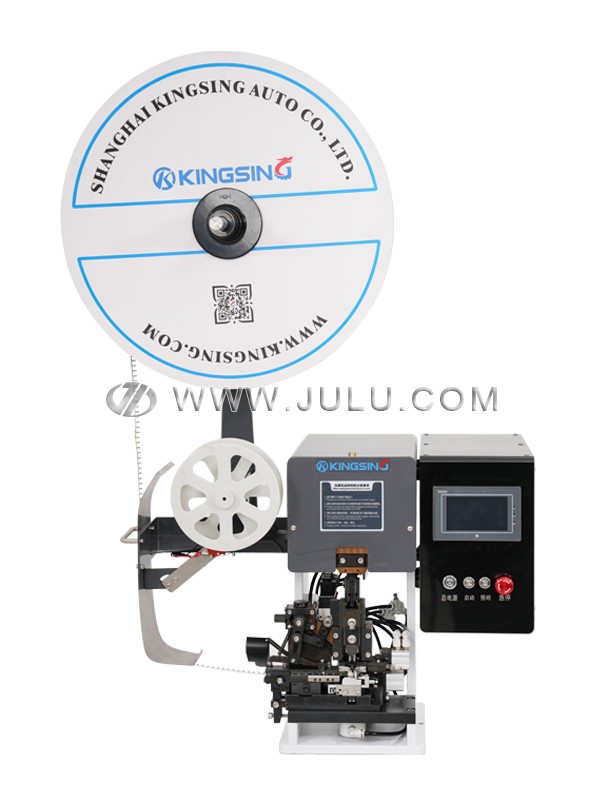

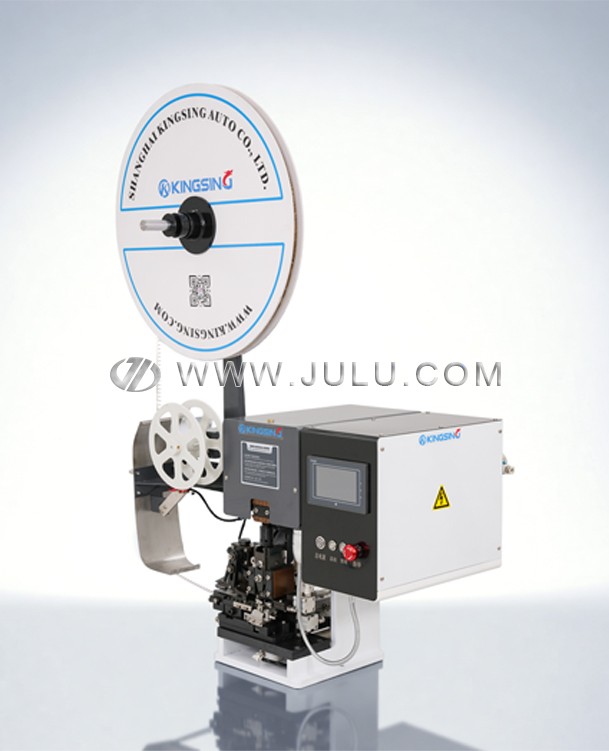

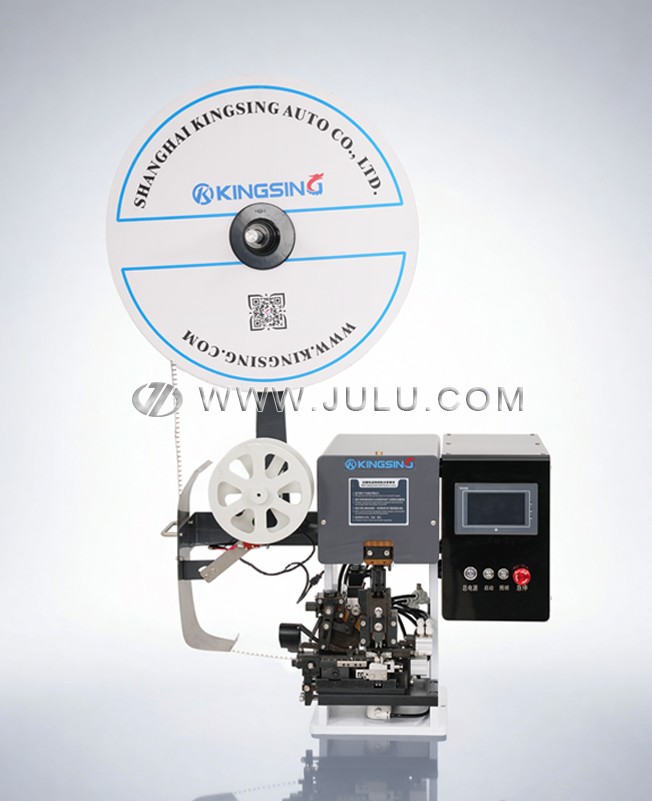

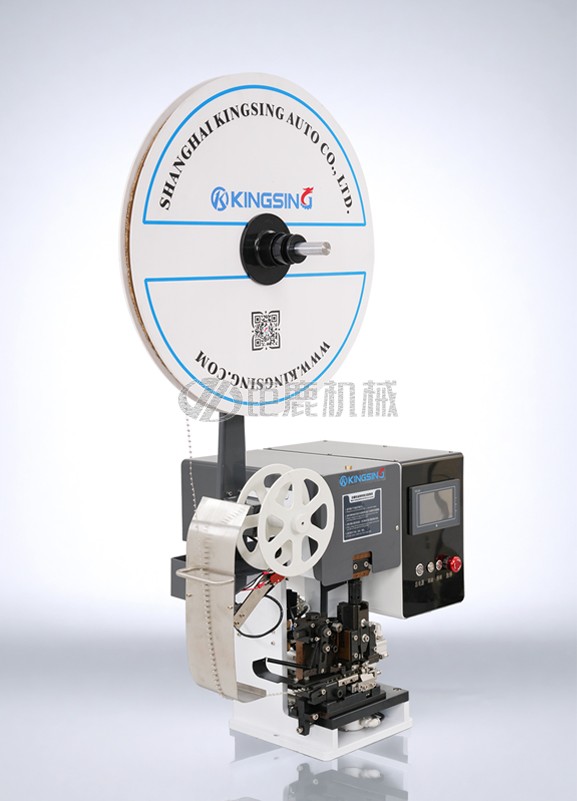

  1. 这是一款半自动伺服型连剥带打端子机,适用于压接各种横送端子,压接过程采用三菱伺服电机精密控制。电线无需预先剥皮,直接将线头放入压接位置即可,机器将自动先剥皮再压接端子。将剥皮和打端子的工艺流程合并在一起可以有效降低人工成本,产品一致性也可得到提升,特别适用于护套线芯线的剥皮打端子操作。

  2. 一台机器可以压接多种不同的横送端子,只需更换相应的压接刀片即可,压接高度及压接深度均易于调节。本机的压接模具可以快速更换,当压接多种端子时也可以直接更换压接模具,这样效率更高,免去调试的时间。

  3. 剥皮动作由气缸传动,剥皮刀的切线深度可以精准调节,剥皮长度准确,压接定位精准。废线皮采用真空吸料的方式自动通过管道排出,端子背纸通过卷纸器自动回收成卷,可以保持工作环境的清洁。

下载: (1)

适用线径:AWG18~32

剥皮长度:1~10mm

误差范围:0.05~0.1mm

端子机出力:2.0T

模具行程:30mm

开口高度:215mm

适用端子:横送端子

压接马达:三菱伺服电机

生产效率:1000~2000条/时

气压要求:0.4~0.6Mpa

工作电压:200~240V 50/60Hz

额定功率:750W

机器净重:70kg

外形尺寸:500*500*550mm


选配功能:

  1. 线头切断:自动将线头剪齐,剥皮长度更精准,消除人工放线的误差。

  2. 感应启动:用感应式启动替代脚踏开关启动,线材放到位后自动启动。

  3. 双线压接:针对2芯护套线设计,有些小端子可以一次性压接2个端子。

  4. 特殊端子:比如双料带端子、料带在中间的端子等均可非标订制。

  5. 压力监控:实时监测每次压接过程的压力曲线,当压力异常时自动报警。
