全自动发热管铆压接线穿套管端子机

  • 型号:JL-C224U
  • 品牌:钜鹿
  • 电压:220V(其它电压可订做)
  • 功能:
  • 价格:

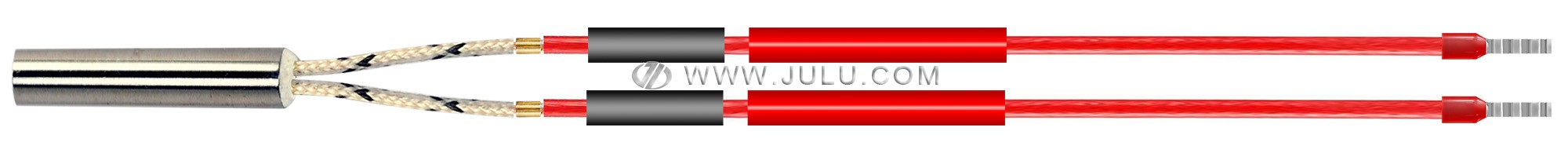

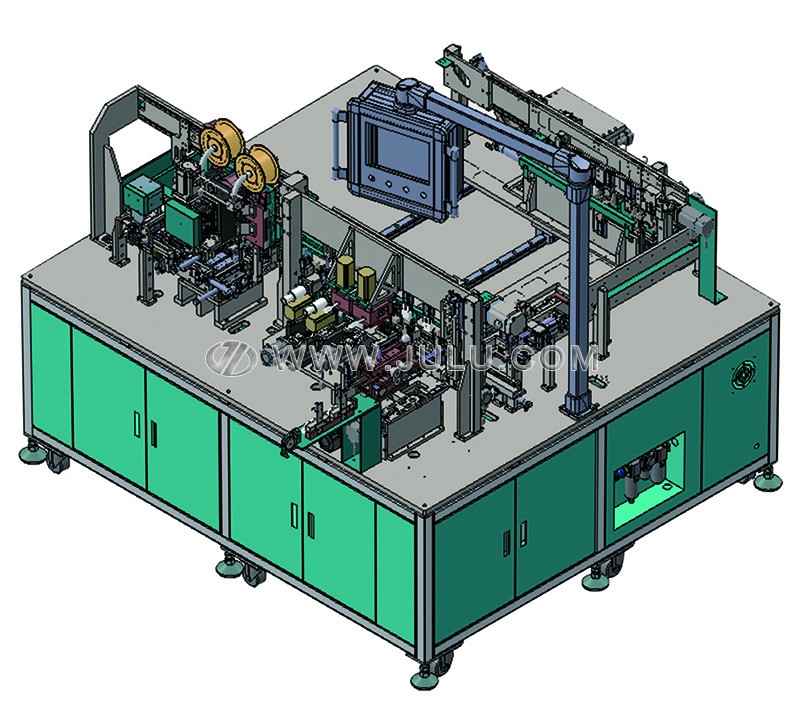

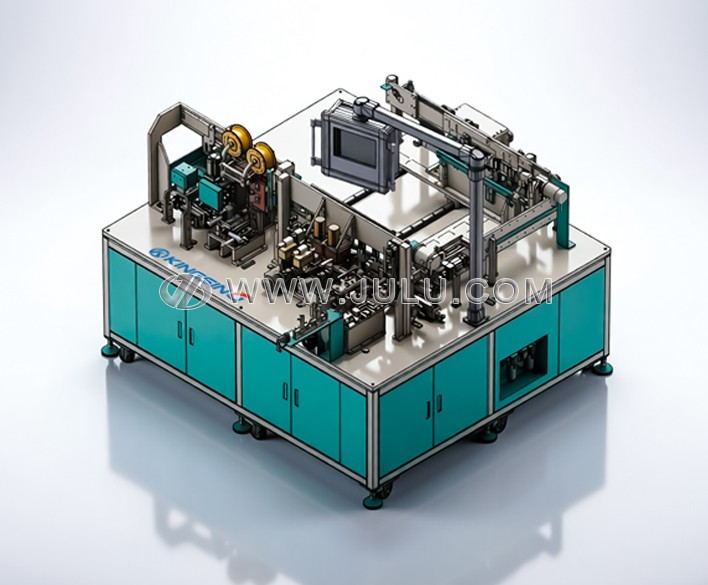

  1. 本机专为发热管引脚和电线的铆接而设计,发热管通过振动盘自动送料,并通过转盘式机构依次送到多个工位进行处理,包括引脚校正、成型、裁切长度等,然后发热芯的2条引线分别与2条电线用铜带铆压在一起,并在电线上穿入2种不同的套管,电线的另外一头剥皮扭线后压接管形绝缘端子,扭线可以有效防止铜丝穿入端子内孔时出现反丝的现象,散装端子通过振动盘自动送料。

  2. 铜带铆压机构采用高精度伺服电机驱动,双打式铜带机可以一次性完成两个点位的铜带铆接。铜带机采用球墨铸铁一体成型,整机刚性强,压接精度高。另外可以选配端子压力监测仪,实时监控每次压接的压力曲线变化,当压力异常时可以自动报警停机。

  3. 使用铜带铆压接线相比于传统的焊锡接线或端子接线的方式成本更低,经济且环保,铜带铆压过程中无废料产生,铜带经过特殊的纹路处理,铆压后的产品拉力强,品质稳定可靠。本机以其卓越的性能成为NTC电阻丝接线行业的利器。

钜鹿机械

最大压力:2T(可订制3T机型)

适用线材:AWG24~16

电线数量:1对4铆接(更多数量可订制)

剥皮长度:0~10mm(可订制)

裁线精度:±(0.1+L*2‰)  L=裁线长度

套管长度:≤100mm

铜带宽度:1~8mm

铜带厚度:0.2~0.5mm

压接精度:±0.05mm

生产效率:600~1500条/时

操作界面:彩色触摸屏

检测功能:电线打结、缺线、端子有无、空气压力等

选配功能:压力监测仪、安全防护罩等

气压要求:0.5~0.7Mpa

工作电压:220V 50/60Hz

额定功率:2500W

外形尺寸:1600*1800*2000mm
