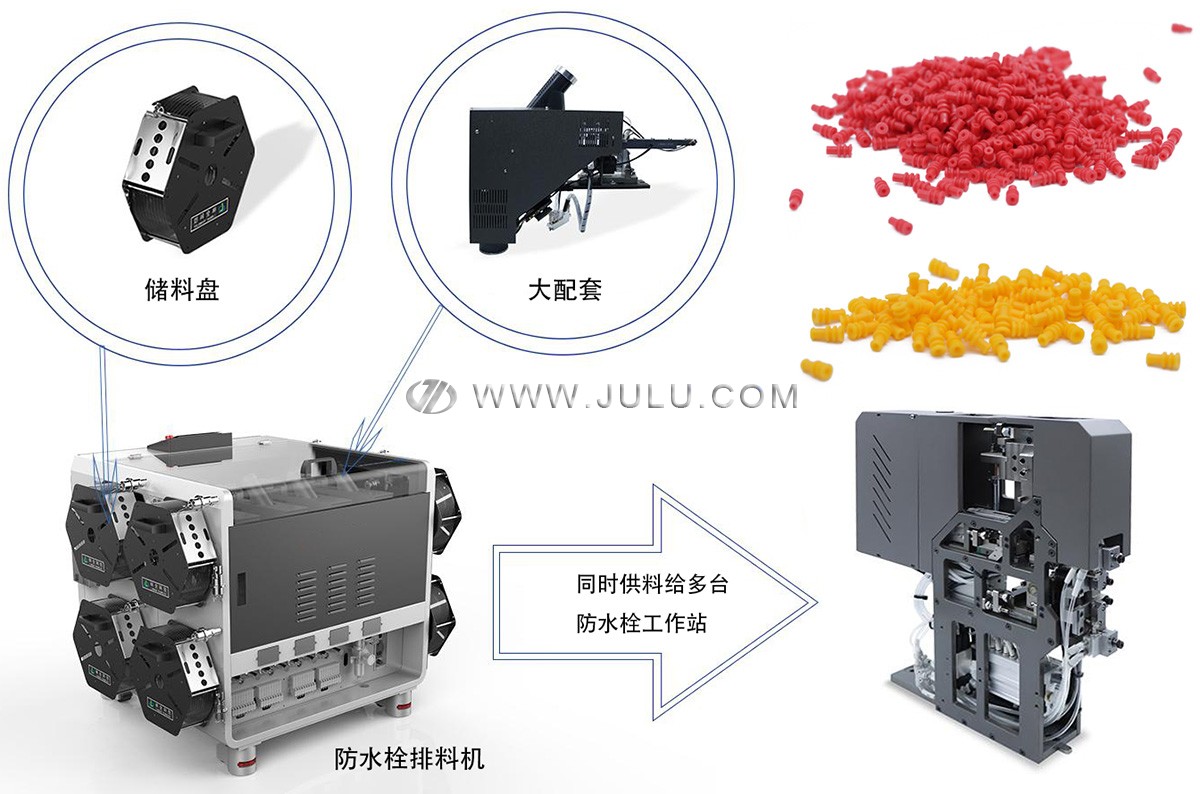

本条生产线搭配1台防水栓排料机，它将防水塞的供料系统与穿入机构分离开来，一台供料系统可以同时供料给多台防水塞穿入机构，本机先将防水塞自动打入储料盘中，然后再将储料盘挂载到穿防水塞工位上，更换料盘异常简单，供料更加稳定可靠。胶壳采用流转式载盘上料，双载盘交替工作，人工上料时无需停机。端子压接机采用伺服电机驱动，压接高度可以直接在程序中设置，无需手工调节螺丝，多台压接工位可以在程序中任意选取，每款线材都支持压接任意一个工位上的端子。
本机采用柔性化设计的理念，一台机器可以加工多种不同的产品，更换端子、线材、胶壳、防水塞等物料时，只需简单更换相应的治具即可。当前产品生产完毕后不会造成机器的闲置浪费，可以轻松切换至生产其它产品。程序记忆功能可将不同产品的加工参数保存到数据库中，切换产品时可以一键调出相应的加工参数，节省调试时间。
电脑工控系统，Windows操作界面，支持网络连接，可通过局域网与本地MES系统对接，实现远程查看生产数据、远程下达生产任务等功能。本机还含有全方位的品质检测工具，包括端子压力监测仪、CCD视觉检测系统、插胶壳拉拔力传感器、端子拉力测仪仪、端子压接高度测量仪等，每条线束的检测数据都自动保存至数据库中，实现品质的追溯管理。
适用线径：AWG26~11（0.13~4.0mm2）
裁线长度：200~9999mm
切断精度：±(0.5+L*2‰) L=裁线长度
剥皮长度：≤15mm
选线器：最多可供50种不同线材（可订制）
存线盘：30组存放位置
胶壳数量：最多一次性插30种胶壳
胶壳上料方式：条形治具或流转载盘（根据客户产品选择）
端子机出力：3T
压接马达：伺服电机
端子机数量：6台（也可以选配3台或12台）
穿防水塞工位：2台（可订制其它数量）
生产效率：≈1100条/时（两端插胶壳）
操作界面：电脑工控机，Windows系统
气压要求：0.5~0.7Mpa
额定功率：10KW
工作电压：380V 50Hz
外形尺寸：8019*1905*1775mm（以6个压接工位的机型为例）
检测装置：CCD视觉检测、CFM端子压力监测仪、拉拔力检测、端子拉力测仪仪、压接高度测量仪
