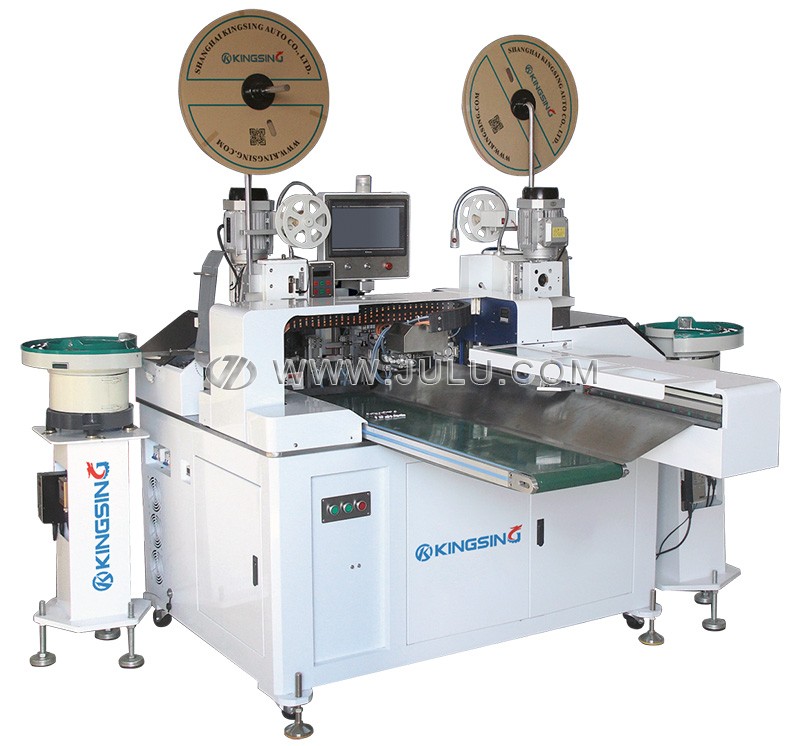

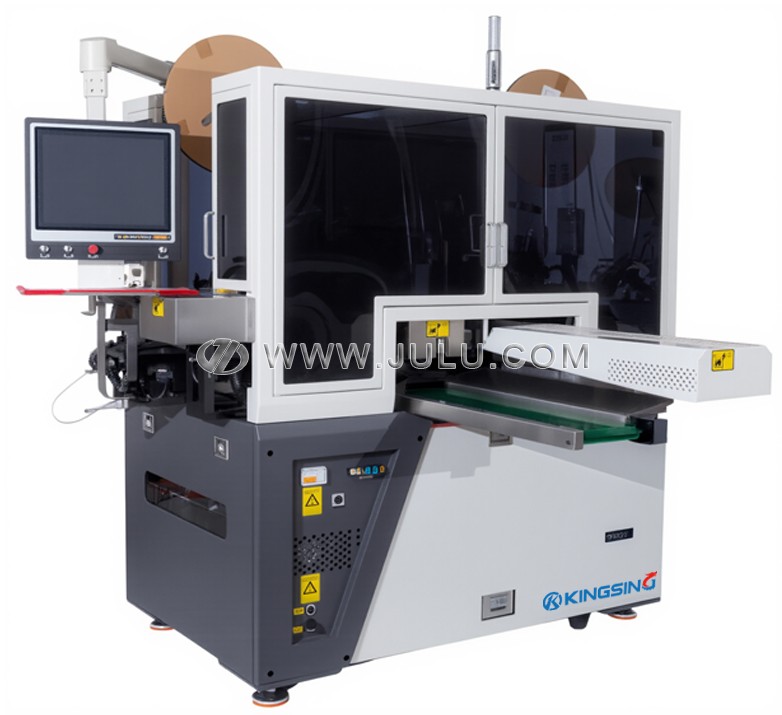

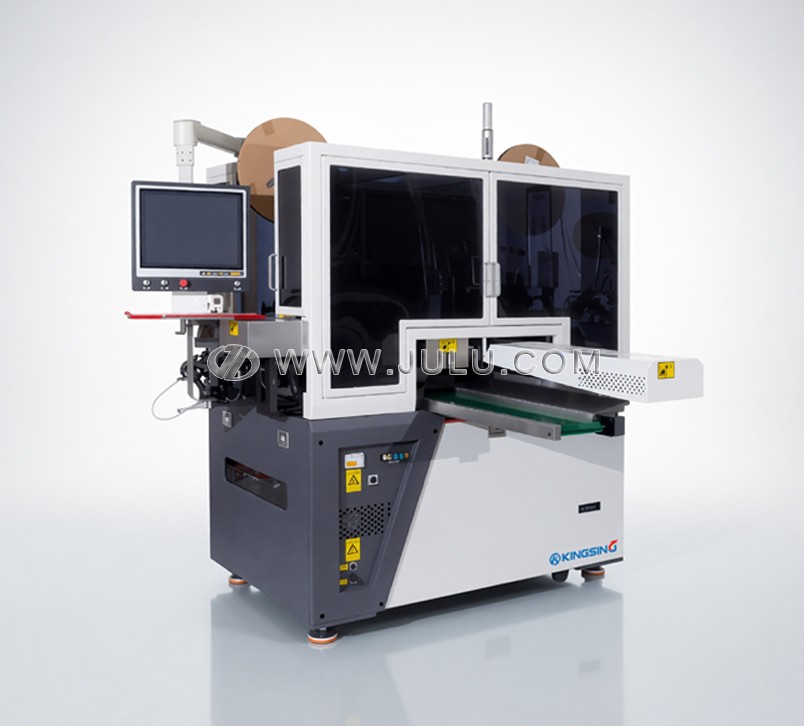

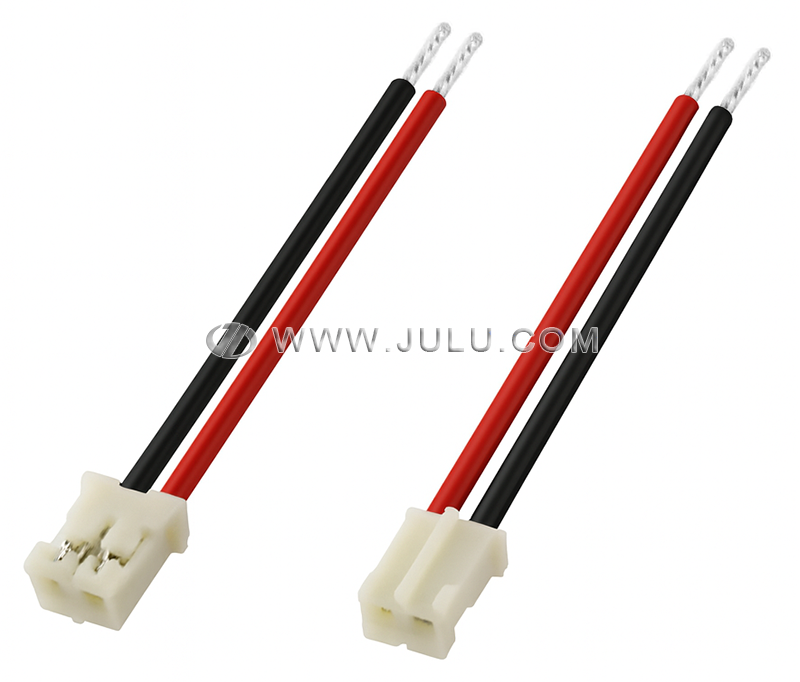

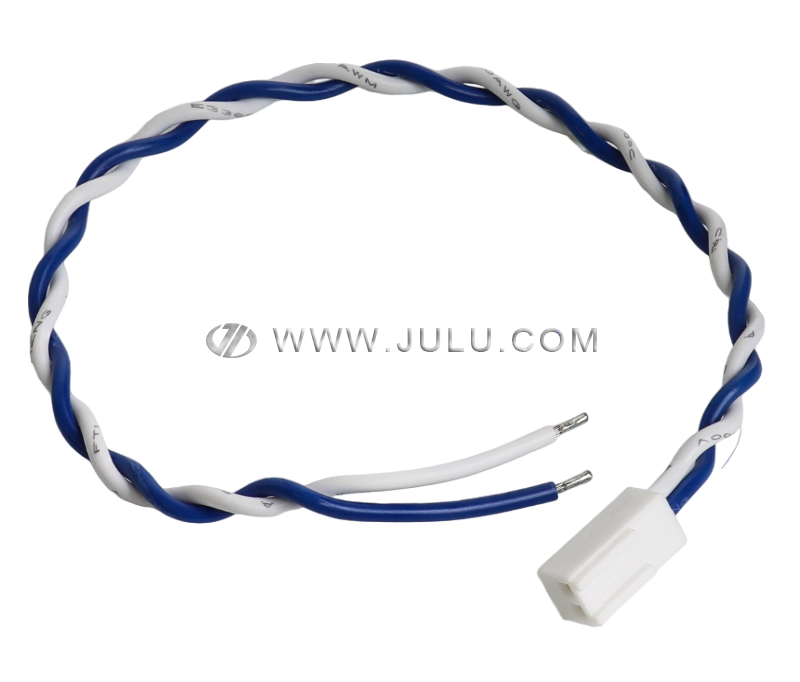

这是一台多功能全自动插胶壳端子机,既支持双头打端子插胶壳,也支持单头打端子插胶壳另一头扭线上锡,各功能模块可以在程序中自由开启或关闭,比如可以关闭其中一头的插胶壳功能,实现单头打端子插胶壳另一头只打端子。整机采用柔性化设计的理念,一台机器可以加工多种不同的产品,更换端子时,只需更换相应的压接模具、振动盘送料系统以及相应的穿入治具即可。

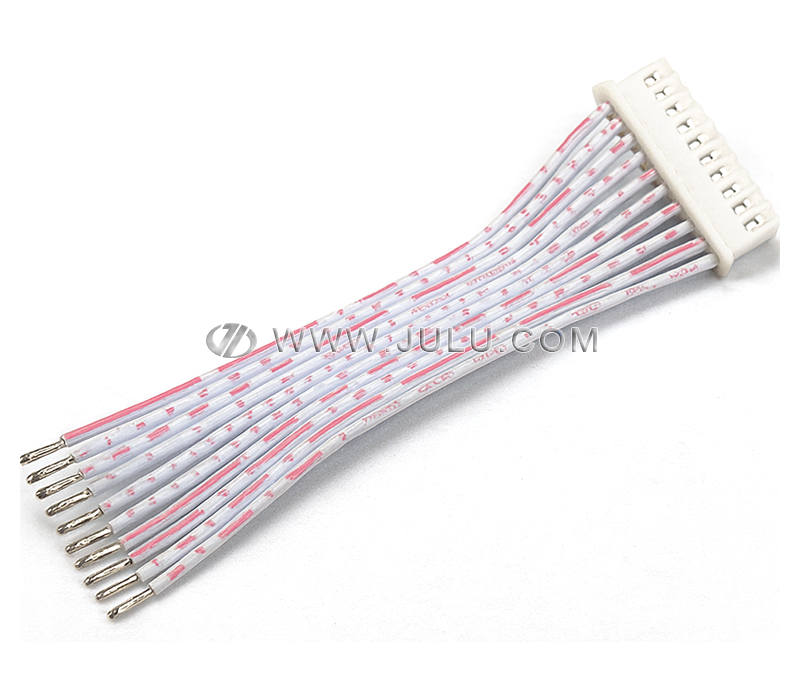

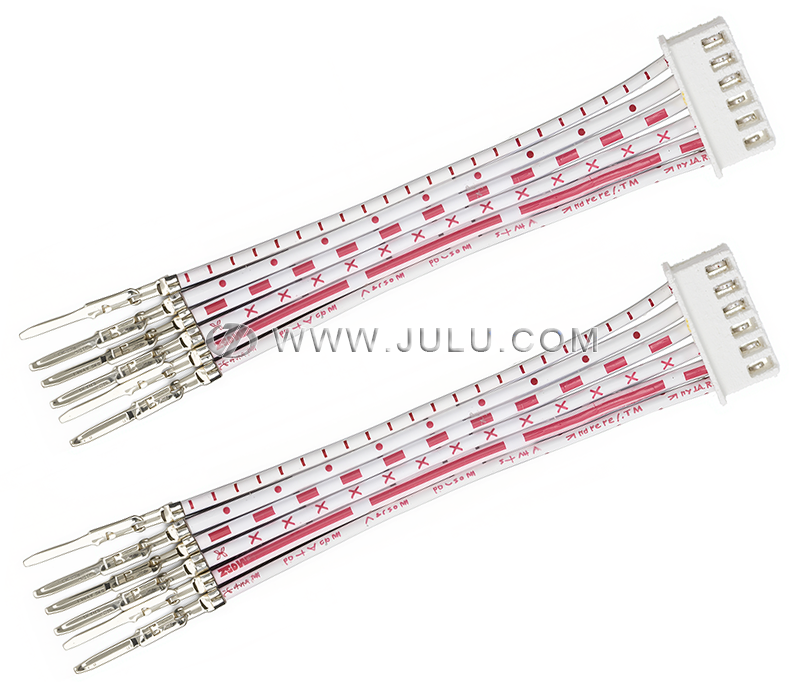

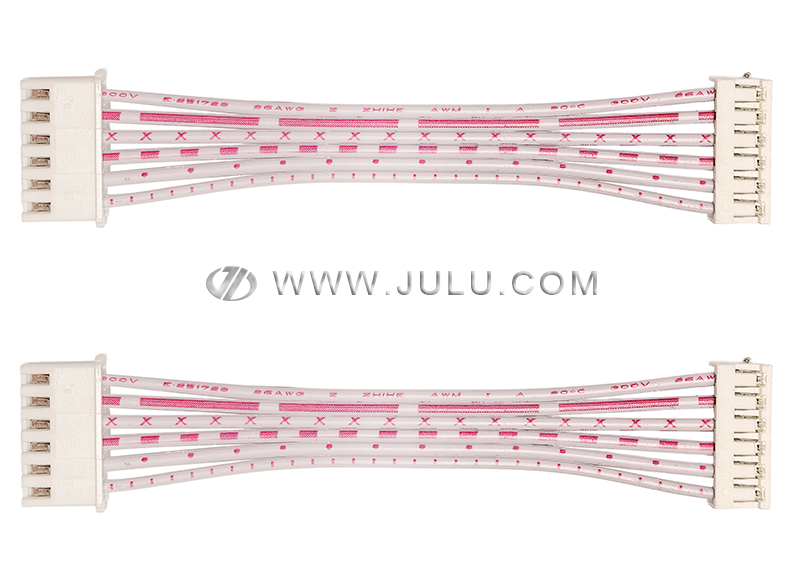

本机采用多条线同时进线的方式工作,支持2~12条线同时进料,多条线同时完成裁线、剥皮、打端子、插胶壳的动作,胶壳通过振动盘自动送料,大大提高了生产效率。针对宽度较小的胶壳,还可以同时加工多组线材,实现产能翻倍。

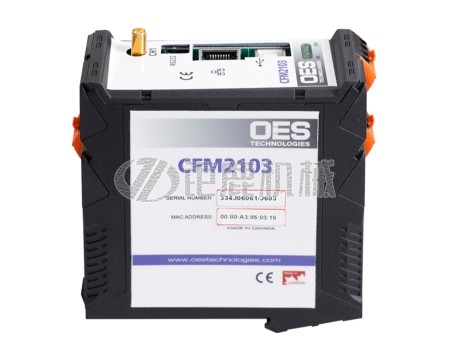

整机做工精密,送线、裁线、平移等运动部件均采用高精度三菱伺服电机驱动,端子机采用球墨铸铁一体成型,整机刚性强,压接高度稳定,另外可以选配端子压力监测仪,实时监测每次压接过程的压力曲线变化,压力异常时可以自动报警停机。还可以选配视觉检测系统,对压接后的外观及尺寸进行检测,确保产品质量。
彩色触摸屏操作界面,参数设置直观易懂,程序记忆功能可将不同产品的加工参数保存到数据库中,切换产品时可以一键调出相应的加工参数,节省调试时间。
下载: (1)
适用线径:AWG30~18
可加工端子间距:1.0~3.96mm
加工长度:40~1000mm(裁线长度可订制)
剥皮长度:A端1.0~7.0mm,B端1.0~8.5mm
扭线长度:B端2~7mm±0.3
沾锡深度:1~7mm
裁线精度:±(0.2%*L+1) mm
气压要求:0.5~0.7Mpa
工作电压:单相220V 50/60Hz
产能:300组/循环(L=100mm)
机器重量:约750Kg±15Kg
外形尺寸:2300*1200*1370mm
