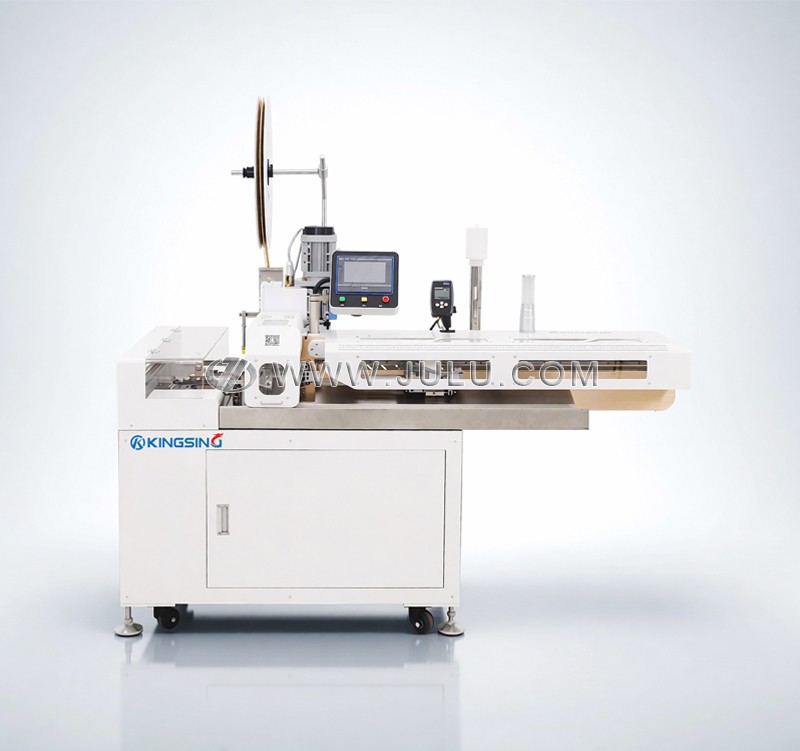

全自动打端沾锡绞线机

  • 型号:
  • 品牌:钜鹿
  • 电压:220V(其它电压可订做)
  • 功能:
  • 价格:

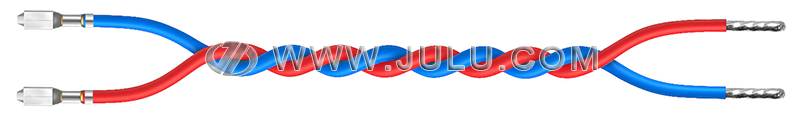

1、全自动裁线剥皮打端扭线沾锡绞线机,采用后拉线定长裁切剥皮扭线沾锡绞麻花线一次性完成,最多可拉2组线同时作业;软硬线均可,裁剥精准,旋转绞麻花装置采用三菱伺服,可精密控制绞线快慢,绞距准,同心度高,收纳线材整齐方便;

2、触屏界面,绞线快慢松紧度、刀口大小、裁剥长度、打端深度、扭线快慢松紧度、沾锡深度均为数字化调试,前后端不绞线长度可调,绞麻花松紧程度可调;后拉绞麻花采用三菱伺服旋转绞线,绞线后拉设有双导轨缓冲机构,使绞线时一直处于亚紧张绷紧状态,绞线均匀;

3、前端平移采用三菱伺服双导轨XY轴,停靠精准,前端压端部使用双导轨装置,实现无间隙压端, 以确保细线小端子剥皮压端的高精密稳定性;后端剥皮采用精密丝杆双导轨装置及三菱伺服;后端旋转沾锡采用大功率三菱伺服;刀架为汇川伺服带精密丝杆双导轨装置;前后端剥皮均带有丝杆双导轨及三菱伺服马达;

4、扭线松紧/沾助焊剂沾锡深度,均为数字化操作,实现马达式扭线,正反向两种扭线方式;

5:长/短线切换无需更换后端剥线夹,实现秒换,国内首创;机器增加有多段剥皮功能;前后剥皮行程增大,可做大行程剥皮;收线可选配旋转收线装置,有利于细长线收线;

6、超宽刀口,有利于保护芯线,超大漏胶料口,在吸气基础上加装有吹气吹胶皮装置,以进一步确保胶皮收集干净;

7、实现马达旋转刮锡,免受气压干扰,加温器采用热流道装置;

8:设有横/直端子模两种切料漏料装置吹气吸气装置,松香水、锡渣锡灰等均有管道回收装置;配件采用防腐材料,免受腐蚀,使用寿命更长;

9、内置电路全部设置有异常信号监控指示灯,查询故障一目了然,轻松排除故障。

下载: (1) (2)

显示方式:中文触摸屏液晶显示

电源:AC220/50Hz

空气压力:6公斤内

功率:3000W

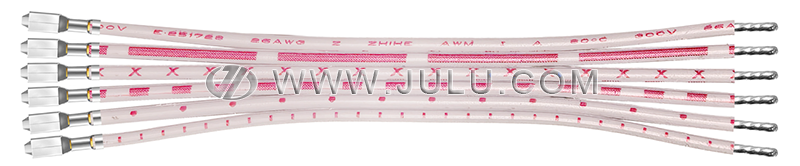

功能:电线切剥、单头打端、单端扭线上锡、绞麻花线

压着能力:2T

适用线材:电子线、高温线、铁氟龙线等

产能:单根线不绞线时速1100-1300次,5500条/小时(按100mm长计);

          绞线时速650-900次,条数×次数=时效,细线绞线较慢,绞速视绞线松紧而定

加工范围:32#-16# (16#以上线径可加大过线孔)

裁线长度:标机单支线不绞可做15-850mm长,绞线长度在30-700mm内,需更短更长可定制

剥口长度:标机刀距前端8mm后端12mm

沾锡深度:0.5-10.5mm(可变换)

扭线长度:2mm-10.5mm(视线材而定,可变换)

绞线模式:伺服旋转绞麻花线

扭线方式:数字化操作,马达驱动方式

旋沾模式:伺服制动

拉线模式:伺服制动

收线模式:旋转收线

端子机:铸造式端子机

适用模具:横模、直模通用

摆臂模式:前端平移伺服制动

外观尺寸:1700*720*1500

辅助装置:横直端子漏废料装置/收废焊剂装置/收废锡渣装置/收废胶皮装置
