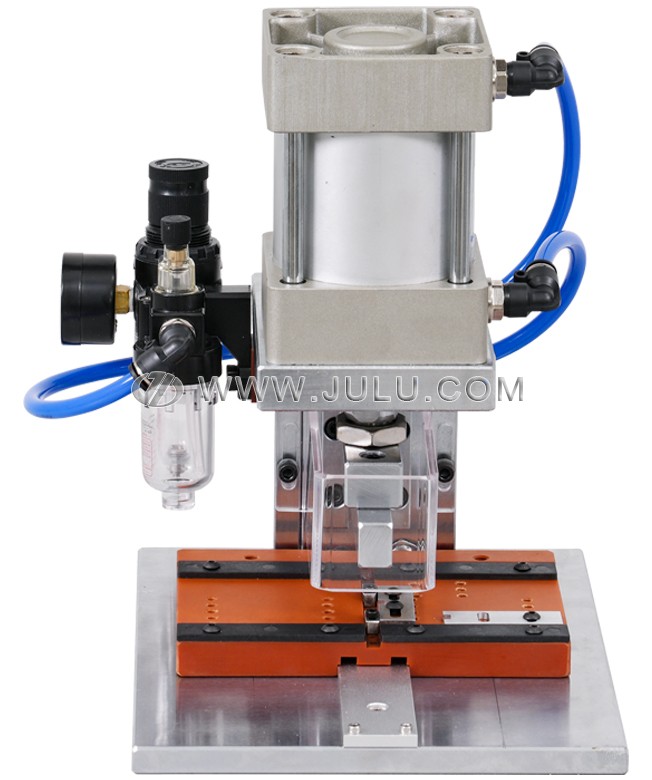

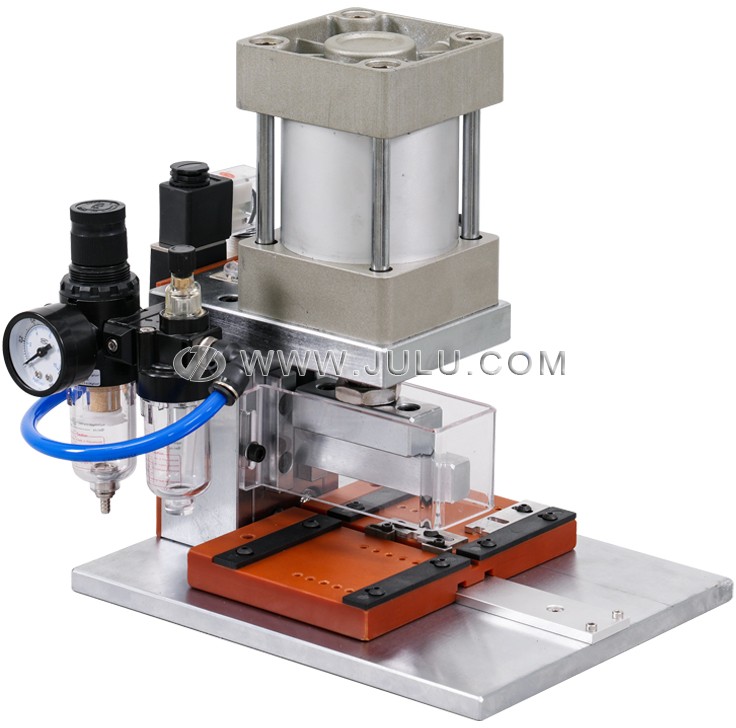

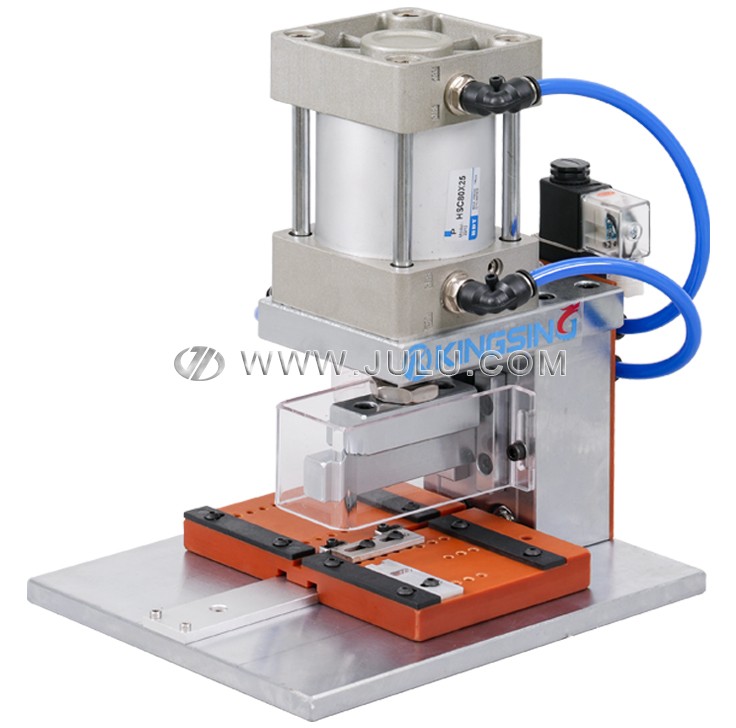

气动扁平排线压接机是一款专为现代电子线束加工行业设计的高效率生产设备，主要用于处理各类IDE及IDC刺破式连接器的精密压接。该机采用性能稳定的双作用气缸驱动系统，能够提供强劲且分布均匀的下压力，确保连接器触点能够准确、稳固地刺破排线绝缘层并与导体形成可靠的电气接触。其紧凑的工业化结构与优异的重复定位精度，使之成为线束制造单元中不可或缺的工艺组件。
在设计革新方面，该设备配备了精心研发的通用型压接夹具系统。这种设计打破了传统压接工艺对单一规格模具的依赖，使设备能够在不更换压接器的情况下直接处理多种不同宽度的扁平排线。对于具备多品种、频繁换线需求的生产线而言，这种极高的兼容性显著降低了模具投入成本，并极大地缩短了生产准备周期，为企业赢得了更快的市场交付响应能力。
针对线束加工中常见的人力成本与品质控制平衡问题，本设备充分导入了人体工学设计理念。通过科学的结构布局，有效降低了操作人员在长期重复作业下的疲劳强度，保障了持续稳定的产出效率。同时，设备体积轻巧，对工作环境的占用极低，极高性价比的优势使其非常适合部署在空间受限或需要灵活调整布局的现代化车间中。

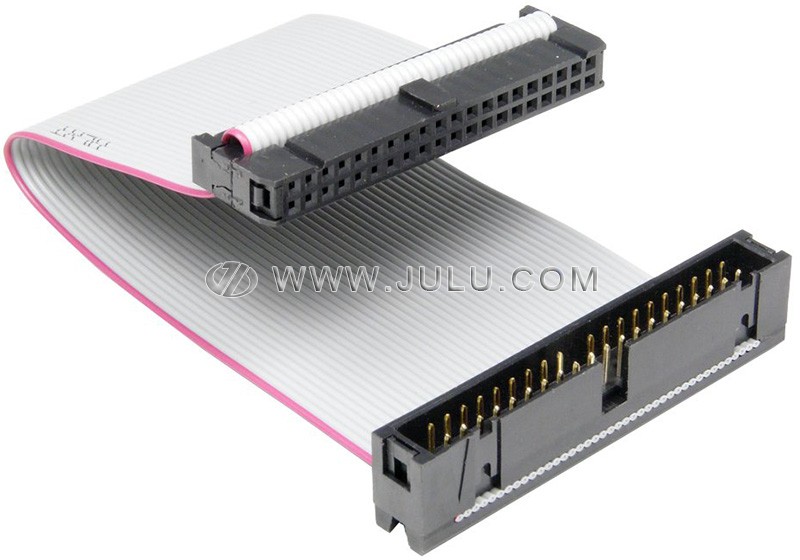

为了满足严苛的生产标准，设备支持根据客户提供的特定端子及连接器样品开发定制化夹具。无论是标准的计算机排线还是特种工业通讯扁平电缆，定制化夹具都能确保其在压接过程中的完美对位。配合可调节的压接时间控制功能，设备每小时可稳定产出300至600件成品，无论是针对初期的样机开发、小批量试产还是中等规模的量产任务，都能提供极具竞争力的加工表现。
| 机器型号 | JL-T907A | JL-T907B | JL-T907C |
| 适用线材宽度 | ≤40mm | ≤80mm | ≤120mm |
| 可选夹具 | A | A, B | A, B, C |
| 设备净重 | 12 kg | 14 kg | 16 kg |
| 夹具规格选项 | A: 4~30Pin，B: 30~64Pin，C: 64~96Pin | ||
| 生产效率 | 300~600 件/小时 | ||
| 适用线材类型 | 扁平排线 | ||
| 压接时间 | 0~3秒（可调） | ||
| 压接时间控制器 | 时间继电器 | ||
| 操作模式 | 感应触发 | ||
| 压接夹具 | 定制化 | ||
| 工作气压 | 0.5~0.8 MPa | ||
| 额定功率 | 7W | ||
| 电源供应 | 220V 50/60Hz（可定制） | ||
| 外观尺寸 | 240×280×300 mm | ||
