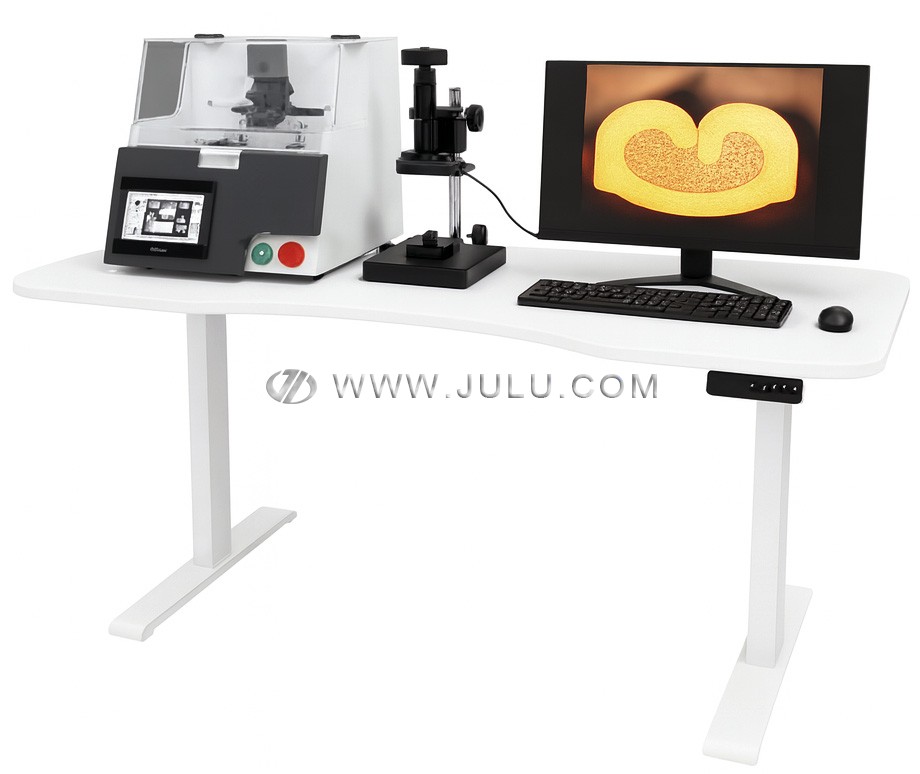

全自动端子金相截面分析系统专为线束加工领域的高精度品质评价设计，将端子的切割、研磨、抛光、清洗、侵蚀以及图像解析整合于一体。该设备针对汽车线束、航空航天及新能源行业中复杂的端子压接工艺，提供了一站式的自动化解决方案，使用户只需通过简单的操作即可完成从原始样本到详细分析报告的全过程。
系统搭载了高分辨率光学成像模组与智能视觉分析算法，能够自动识别并精准测量端子压接的核心特征参数，如 crimp height（压接高度）、压缩比、毛刺宽度、孔隙率及支撑角度等。这种智能化的检测方式极大降低了人为判断带来的误差，确保了检测结果的一致性与重复性，是实现生产过程高水平质量控制的关键工具。
在硬件构造方面，设备采用模块化数字控制设计，精密切割单元与高转速研磨模块在协同控制下运行，确保了样本断面的平整度与清晰度。内置的冷却系统与除尘除味机构，在保证加工质量的同时，改善了操作环境的安全性和舒适性，即使在长时间、高频率的检测任务下，设备依然能保持稳定的性能表现。
配套的专业分析软件具有强大的数据处理能力，支持自动生成符合国际工业标准的中文分析报告，并具备完善的统计分析与数据追溯功能。系统产生的结构化数据可轻松对接工厂的信息化管理系统，为制造工艺的优化升级提供科学的数据支撑，助力企业提升在高端线束制造市场的核心竞争力。
该分析系统广泛应用于汽车电子、家用电器、通讯设备及高端制造领域，特别适用于对线束压接端子、焊接点以及各类精密金属连接件的微观结构进行深入分析。它不仅能有效监控产线压接质量，预防批量性失效风险，更是研发部门进行新工艺验证、材料分析及性能提升必不可少的精密检测利器。
| 加工范围 | 0.01mm² – 150mm² |
| 切割片规格 | 内径 25.4mm / 外径 110mm / 厚度 0.55mm |
| 切割转速 | 2800rpm |
| 抛光方式 | 自动精细研磨 |
| 抛光转速 | 2800rpm |
| Z轴调节范围 | 0.0mm – 15mm |
| 砂纸尺寸 | Ø120mm 或 Ø2500# 砂纸 |
| 腐蚀方法 | 专用显影液清洗 |
| 腐蚀时间 | 3–5 秒 |
| 电解腐蚀 | 支持（选配） |
| 光学放大倍率 | 45X – 512X |
| 光学变倍比 | 0.7X – 4.5X |
| 工业相机像素 | 1200 万像素 |
| 分析软件 | 智能视觉截面分析系统 |
| 测量精度 | ±0.01mm |
| 校准工具 | 高精度校准尺 (0.01/0.1mm) |
| 输入电压 | 110–220V AC, 50/60Hz（可定制） |
| 外形尺寸 | 435 × 480 × 430mm |
| 设备重量 | 约 40kg |
| 环境维护 | 内置空气冷却及除尘系统 |
| 分析功能 | 压接高度、压缩比、毛刺宽度、孔隙率、支撑角、涂层厚度等 |
