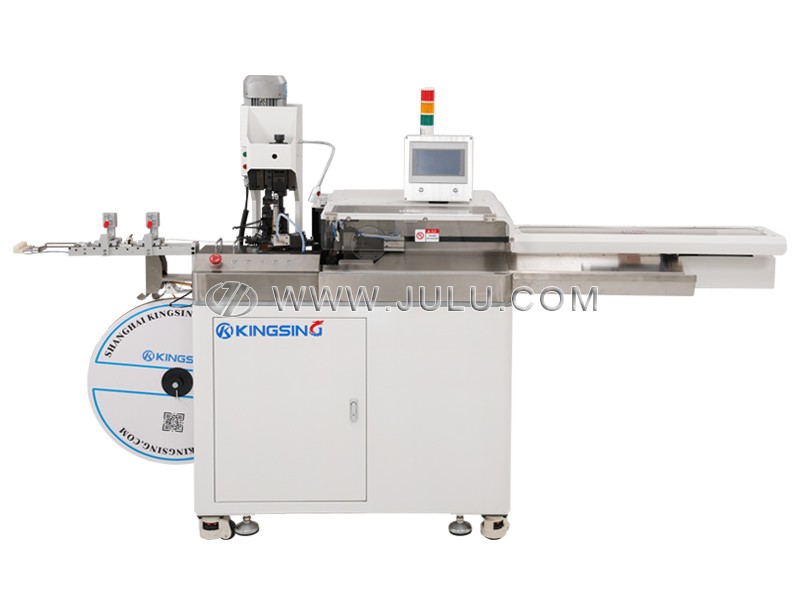

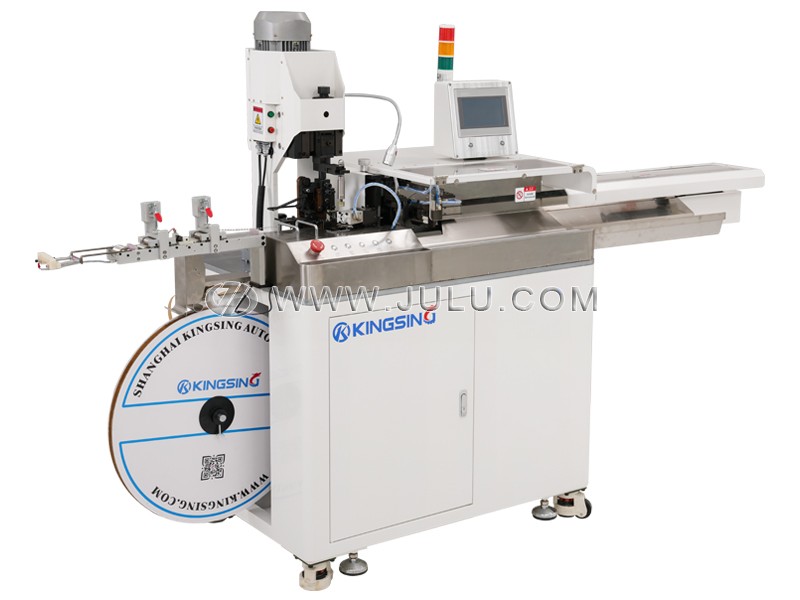

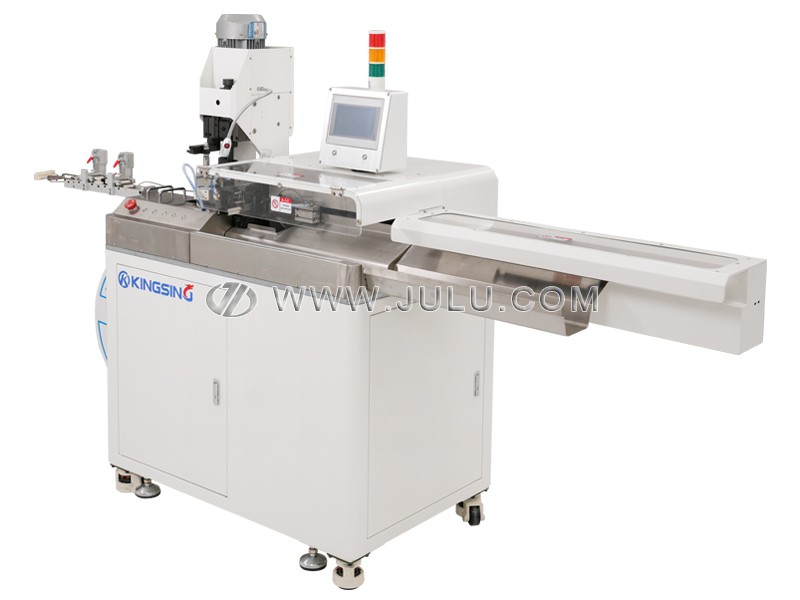

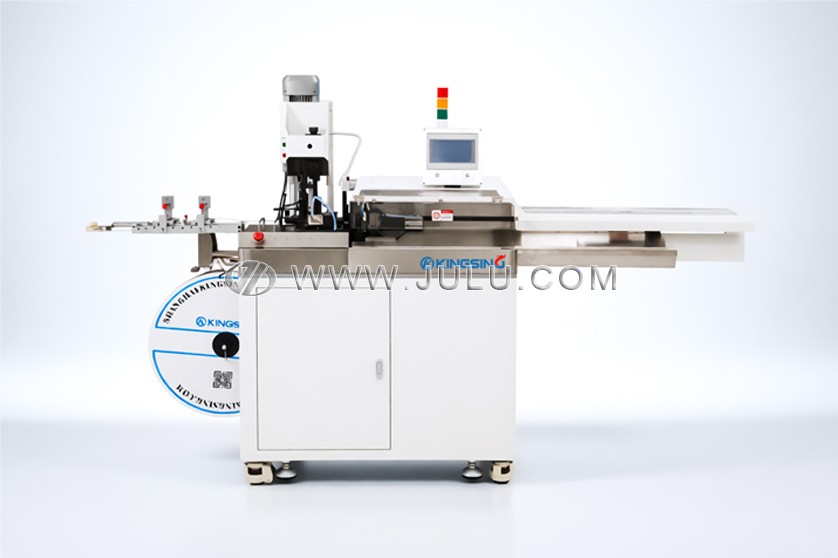

这是一台高精密伺服型扭线沾锡端子机,集裁线、剥皮、扭线、沾锡、打端子等功能于一体,最多可以同时加工5条线,生产效率高。整机做工精密,主要运动部件均采用高精度伺服电机驱动,切刀采用正反丝杆结构,剥皮精度高。端子机固定在滑轨上,其前后位置可以通过带刻度的手柄进行精密调节,端子的压接高度也可以通过端子机顶部的精密旋钮进行微调。
端子压接机采用球墨铸铁一体成型,整机刚性强,压接高度稳定,可以选配端子压力监测仪,实时监测每次压接过程的压力曲线变化,压力异常时自动报警停机。支持自动添加助焊剂和焊锡丝,锡炉和助焊剂的液面高度可以保持稳定,沾锡深度精准,锡炉边上还配有吸烟仪,可通过管道将烟雾排走。标准件均采用知名品牌,比如TBI丝杆模组,上银(HIWIN)线性导轨,SMC气缸,NSK轴承,欧姆龙温控器等。本机以其卓越的加工精度,可以满足大多数场合的严苛要求。
本机采用模块化柔性设计的理念,一台机器可以轻松加工多种不同的产品,各功能模块可以在程序中自由开启或关闭,比如可以关闭沾锡功能。更换线材和端子时,只需更换相应的压接模具和进线导管即可。机器用途广泛,当前产品生产完毕后不会造成机器的闲置浪费,可以轻松切换至生产其他产品。彩色触摸屏操作界面,程序记忆功能可将不同产品的加工参数保存到数据库中,切换产品时可以一键调出相应的加工参数,节省调试时间。
适用线径:AWG32~18(0.02~1mm2)
裁线长度:30~800mm(可订制)
送线方式:拉线夹拉线
切断精度:±(0.1+L*2‰) L=裁线长度
剥皮长度:≤10mm(可订制)
沾锡长度:0.5~10mm
最大压力:2T
压接行程:30mm(可订制40mm)
生产效率:4000~6000条/时(同时加工5条线)
操作界面:彩色触摸屏
电机类型:三菱伺服电机
气压要求:0.5~0.7Mpa
工作电压:220V 50/60Hz
机器净重:280kg
外形尺寸:1650*600*1400mm
