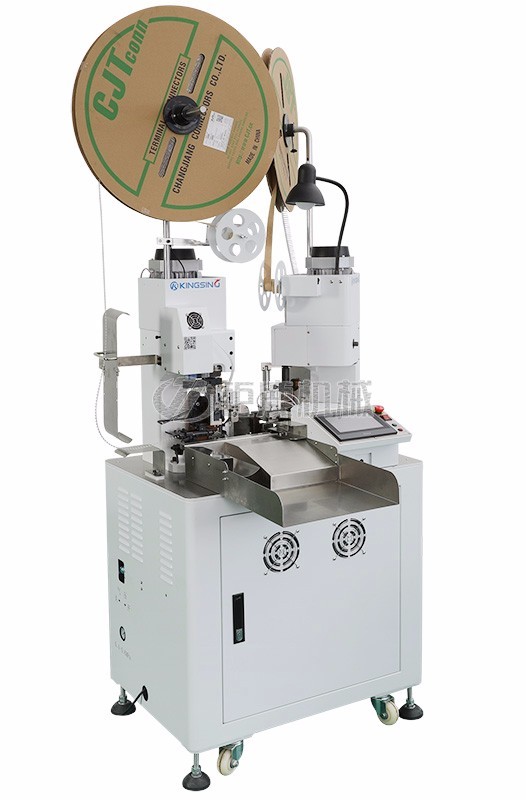

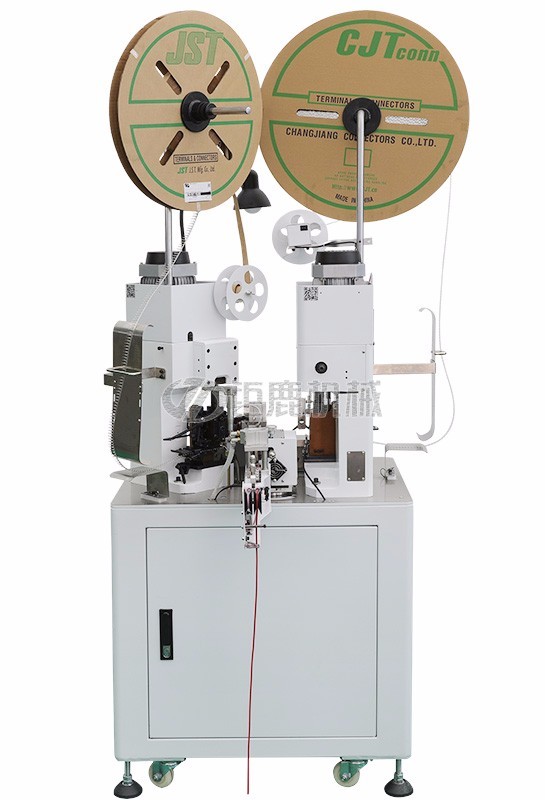

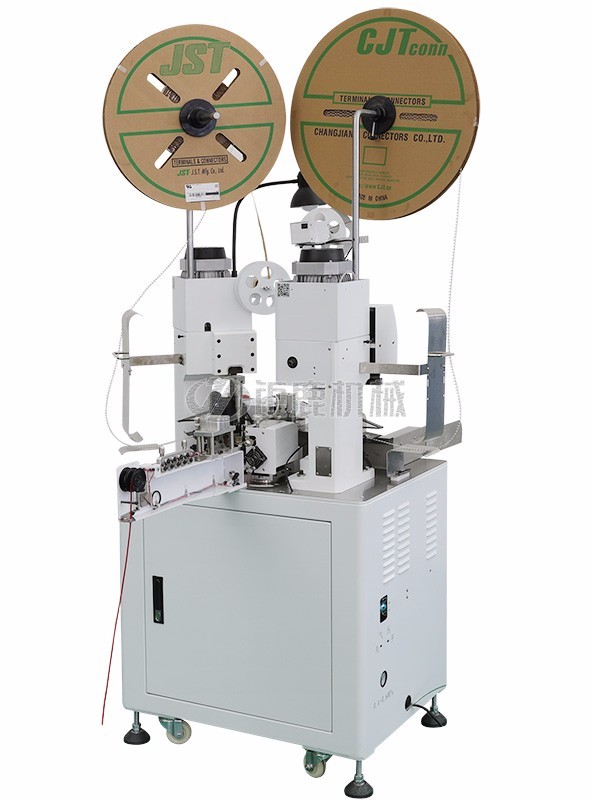

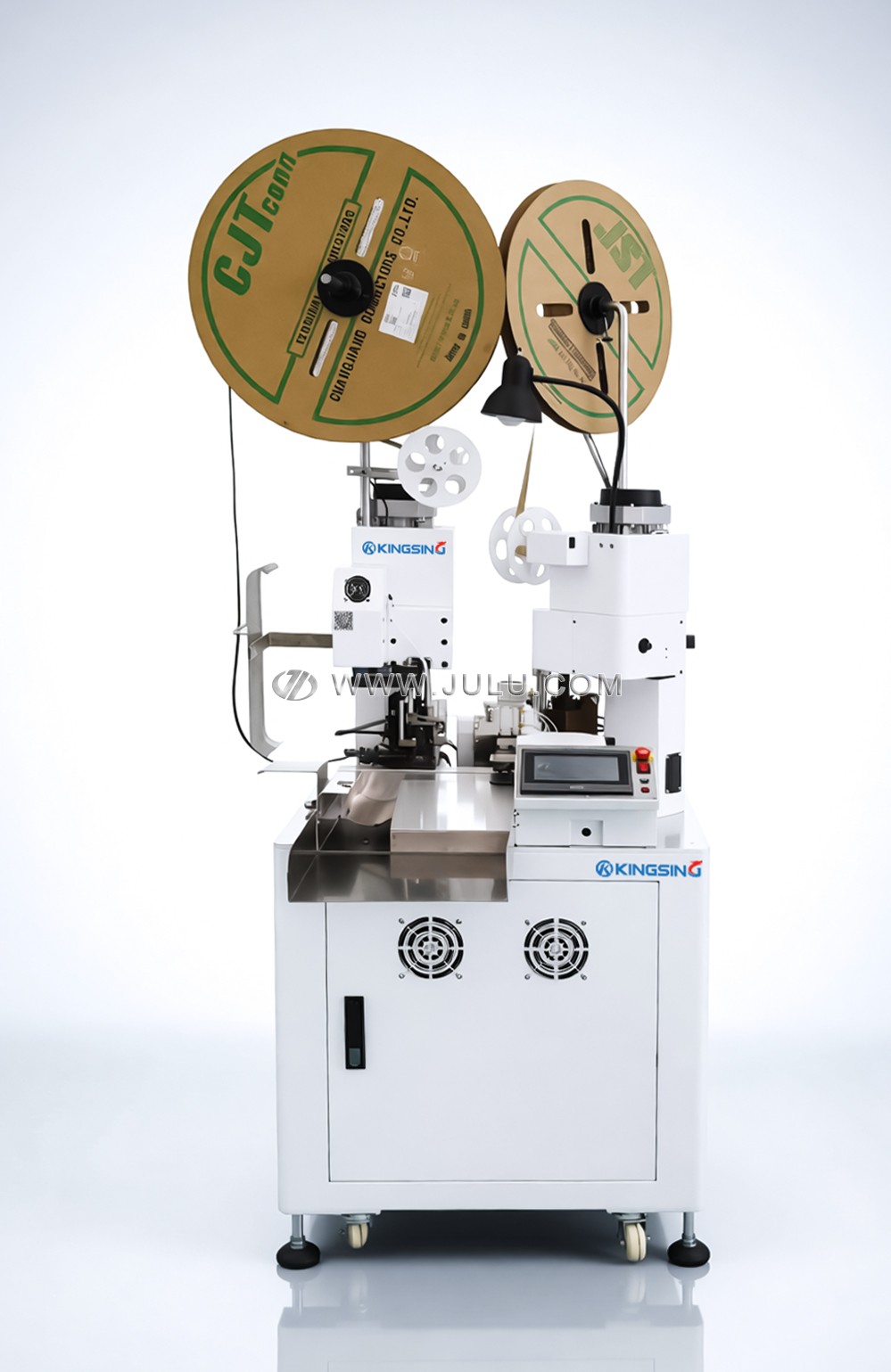

本机是专为加工双并线(红黑并线)而设计的双头全自动端子机,集裁线、分线、剥皮、双头压接端子等功能于一体。
本机采用冲压的方式分线,从而减小分线时的送线阻力,提高送线精度。变更分线长度时需更换相应的分线刀。
线尾采用平移机构和旋转臂取线机构,加工长线时无需任何改装即可加装收线输送带。
彩色液晶触摸屏操作界面,各项参数直观易懂,无需任何经验即可快速上手。
本机带有程序记忆保存功能,可将不同线材的加工参数保存在不同的程序号中,更换线材时可快速调用。
下载: (1)

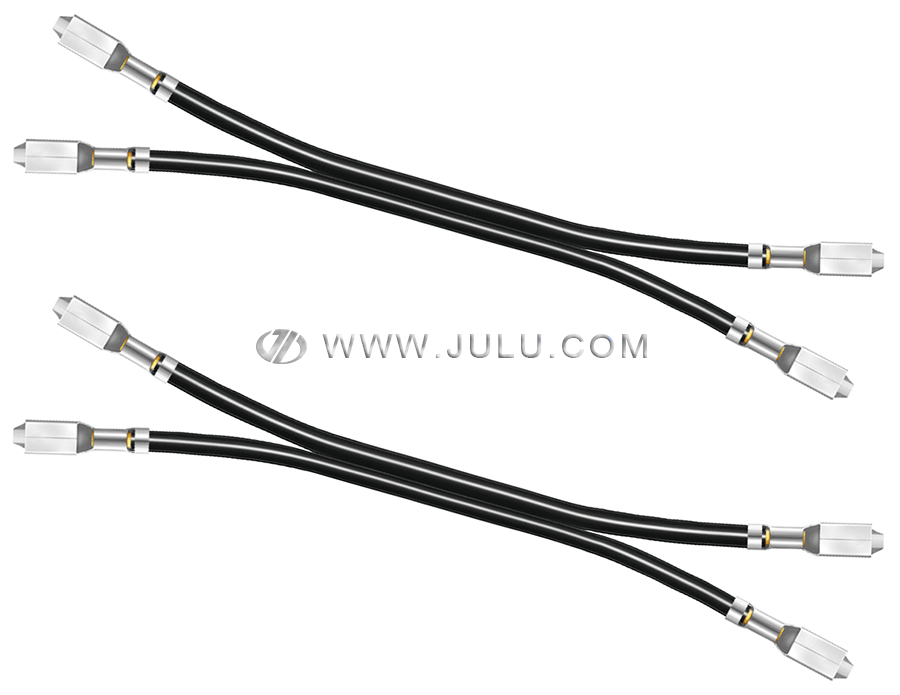

功能介绍 | 双并线裁线、剥皮、分线、两头压端子 |
适用线径 | AWG18-AWG28 |
裁线长度 | 45-9999mm |
剥皮长度 | 0-10mm |
切断精度 | ±(0.5+L*0.2%) (L=切断长度) |
生产效率 | 3000-4000条/小时 |
端子机出力 | 2.0Ton |
气压要求 | 0.5-0.7Mpa |
工作电压 | 220V 50/60Hz |
产品净重 | 315Kg |
外形尺寸 | 800×830×1530mm |
检测装置 | 缺线检测、打结检测、气压检测、端子不良检测、端子压力监测(可选配) |
