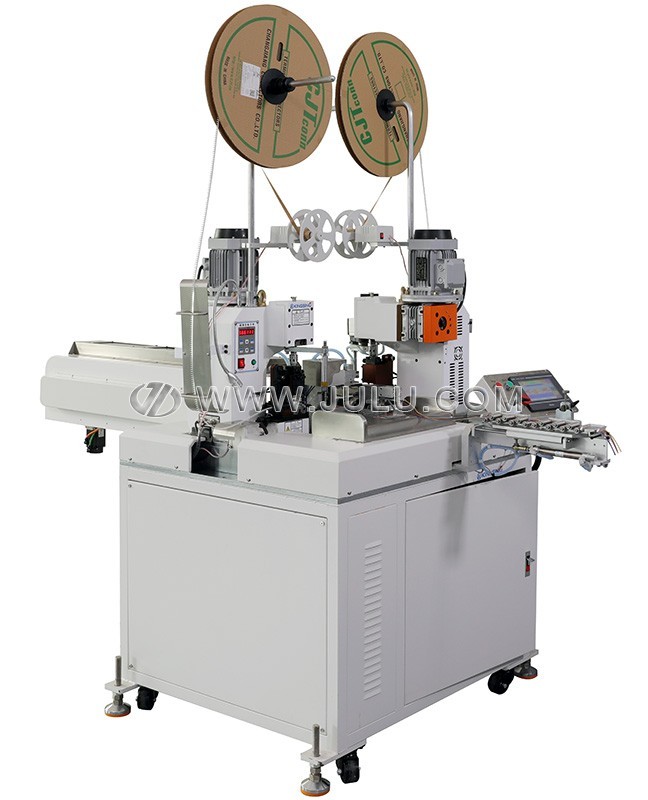

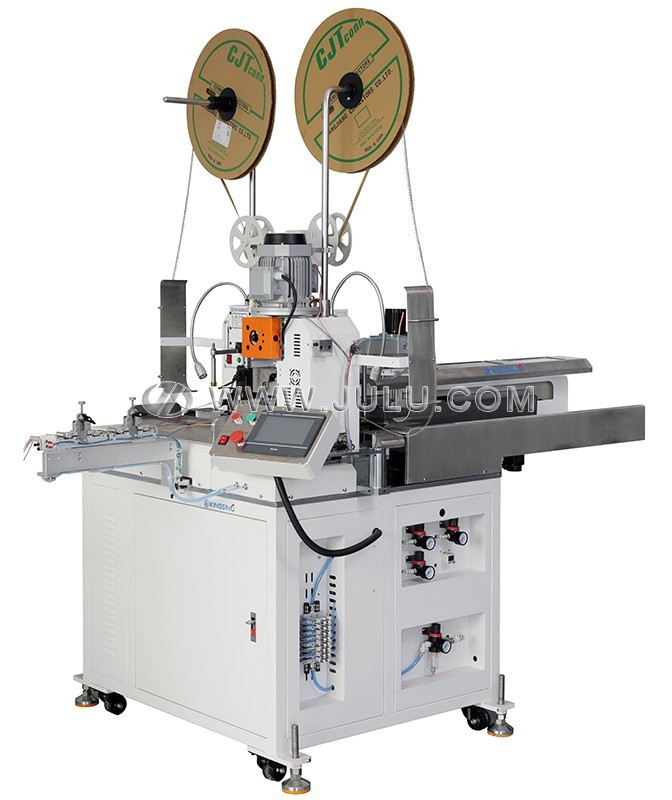

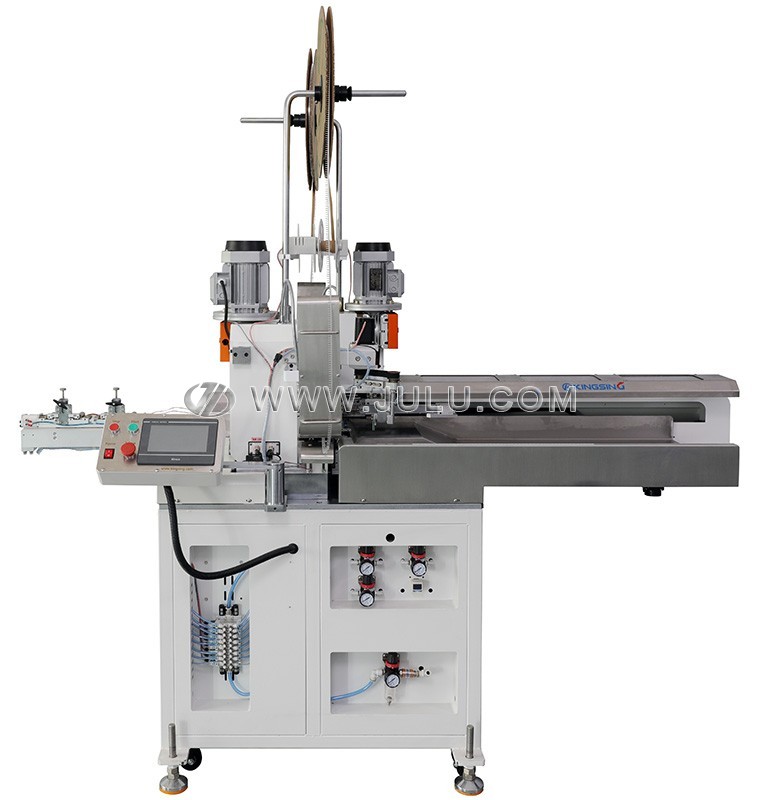

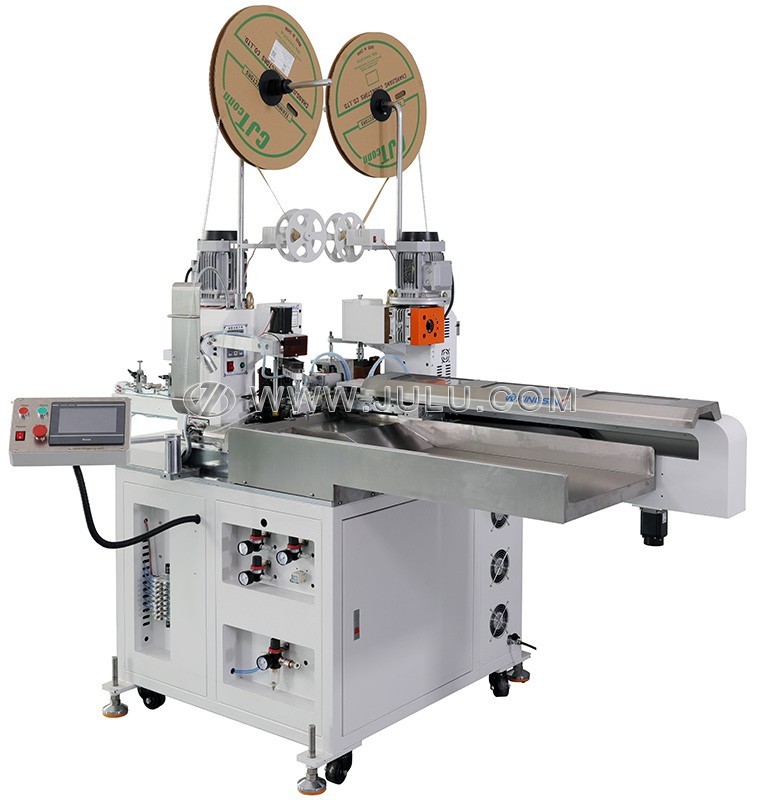

五线高速型双头全自动端子机

  • 型号:JL-A205D
  • 品牌:钜鹿
  • 电压:220V(其它电压可订做)
  • 功能:
  • 价格:
  1. 这是一台五线高速型双头全自动端子机,集裁线、剥皮、打端子、绞线等功能于一体,可以同时加工5条线,生产效率高。本机采用拉线夹拉线的方式替代了传统的滚轮送线,裁线长度精准,线材表面无压痕,最大裁线长度可以根据需求订制。另外还可以选配绞线功能,可将2条或2条以上的线材自动绞成麻花线。加工长线时可以选配输送带,可将加工好的线材平直整齐地放入收料盘中。

  2. 本机做工精密,运动部件采用三菱伺服电机控制,端子机采用球墨铸铁一体成型,刚性强,压接高度稳定。可以选配端子压力监测仪,实时监测每次压接过程的压力曲线变化,当压力异常时自动报警停机。

  3. 采用柔性化设计的理念,一台机器可以加工多种不同的产品,更换线材和端子时只需更换相应的治具即可。程序记忆功能可将不同产品的加工参数保存到数据库中,切换产品时可以一键调出相应的加工参数,节省调试时间。

下载: (1)

适用线径:0.1~1.5mm2 (AWG16~30)

裁线长度:40~890mm(可订制)

剥皮长度:≤8mm

切断公差:±(0.5+L*2‰)mm    L=裁线长度

最大压力:2.5T

压接行程:30mm(可订制40mm行程)

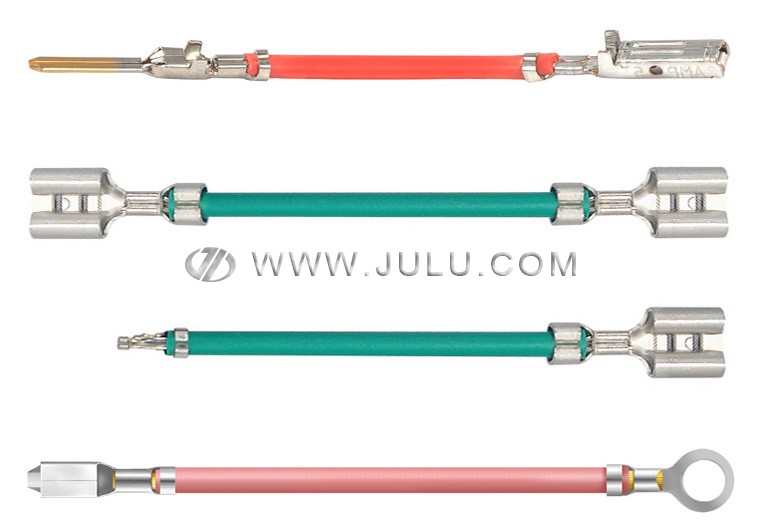

适用端子:横送端子、直送端子

生产效率:5000~8000条/时

操作界面:彩色触摸屏

气压要求:0.5~0.7Mpa

工作电压:220V 50/60Hz

机器净重:350kg

外形尺寸:1500*1080*1650mm

可选配置:端子压力监测仪、自动绞线功能
