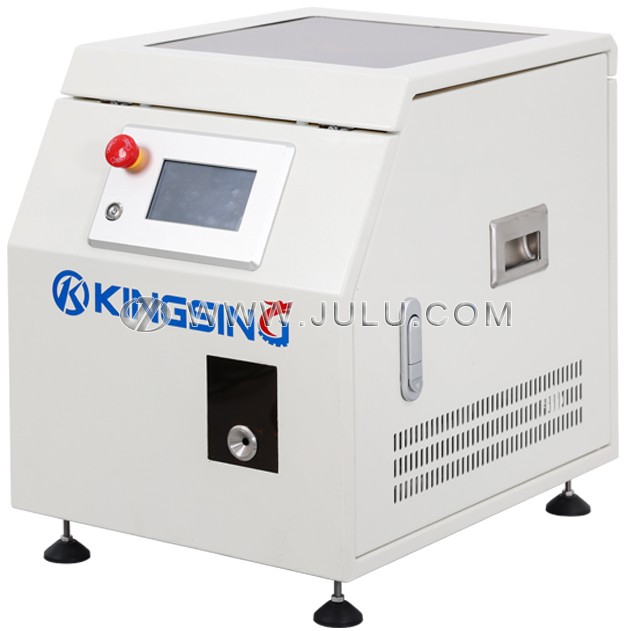

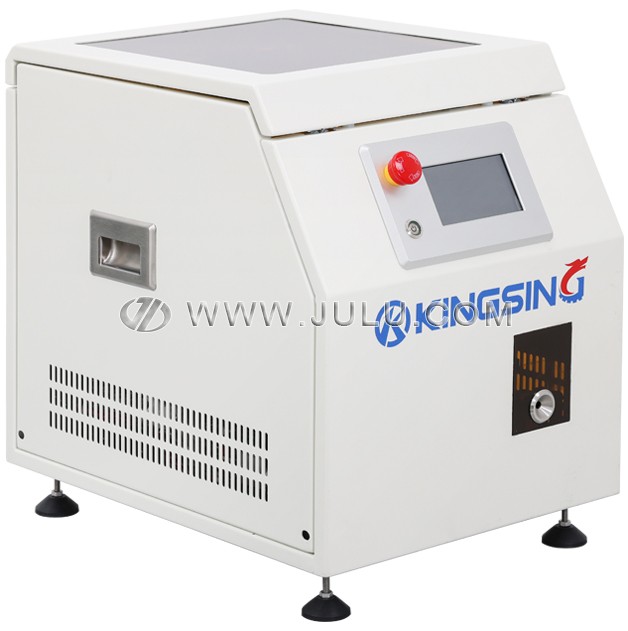

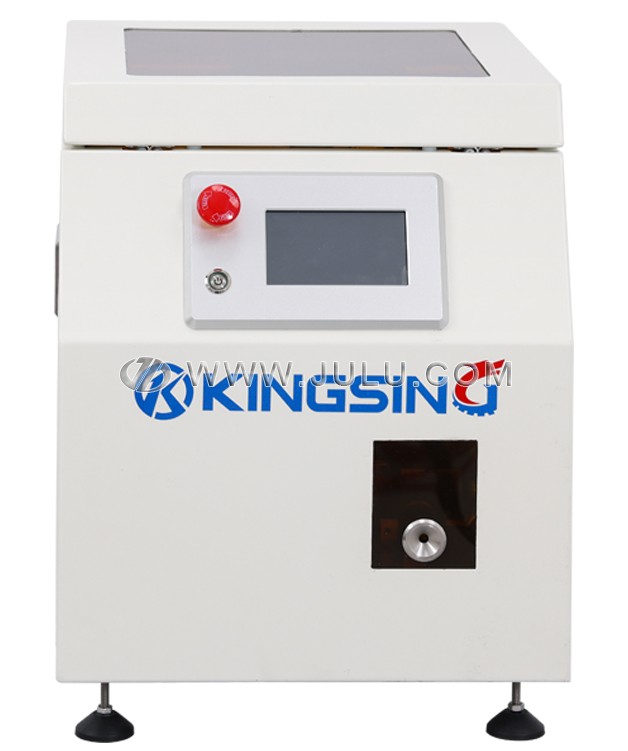

管型绝缘端子剥皮打端机

  • 型号:JL-T540A
  • 品牌:钜鹿
  • 电压:220V(其它电压可订做)
  • 功能:
  • 价格:

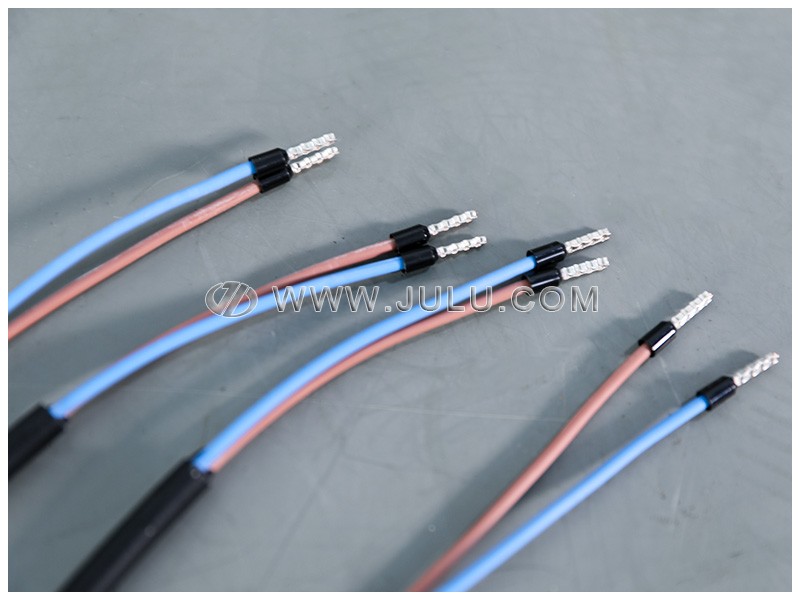

本机专为压接散装管形绝缘端子而设计,送料、剥皮、扭线、穿入、压接一次完成。散装端子可以直接倒入机器内置的微型振动盘内,端子会自动送入压接位置。线头无需预先剥皮,操作员只需把线头伸入工作位置,机器即可自动完成剥皮、扭铜丝、穿入端子、压接等一系列动作,扭线功能可以有效防止穿入端子时铜丝倒翻的现象,剥打一体减少了工艺流程,可有效节省人工。

一台机器可以压接多种不同尺寸的端子,只需更换相应的治具即可。彩色触摸屏操作界面,参数设置直观易懂,切线深度、剥皮长度、扭线力度等参数可直接在程序中设置。本机有程序记忆功能,可将不同产品的剥皮和压接参数预先保存到程序中,切换线材或端子时可以一键调出相应的参数。

钜鹿机械
下载: (1)

适用线材:0.5mm2,0.75mm2,1.0mm2,1.5mm2,2.5mm2,4.0mm2

适用端子:管形绝缘端子

剥皮长度:0~16mm

端子尺寸:L1≤7.5mm,L2≤12mm

钜鹿机械

最短线长:40mm

压接形状:四边形

生产效率:1000~1200条/时

工作电压:220V 50Hz

额定功率:300W

气压要求:0.5~0.8Mpa

机器净重:40kg

外形尺寸:350*450*400mm
