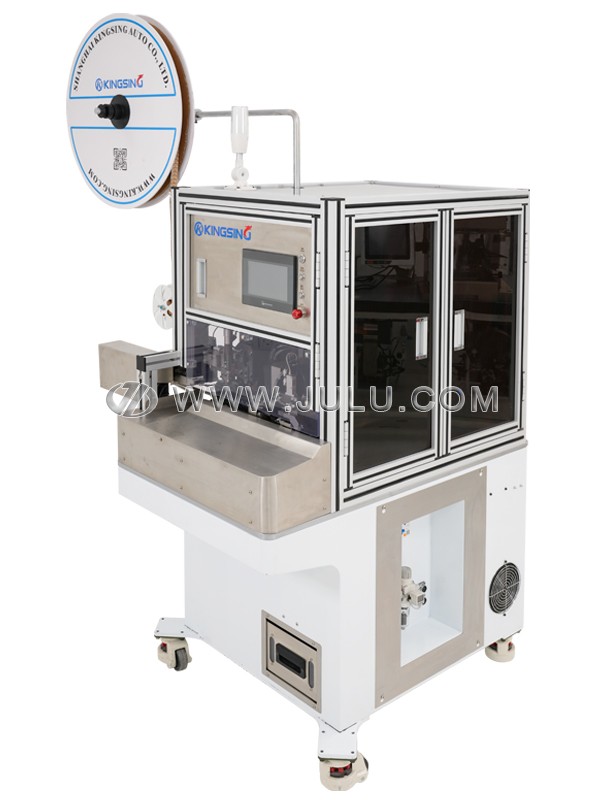

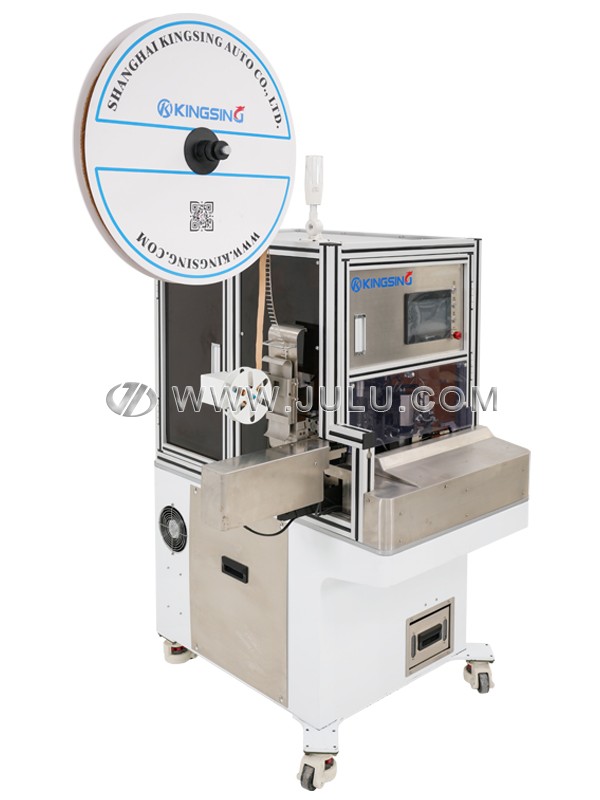

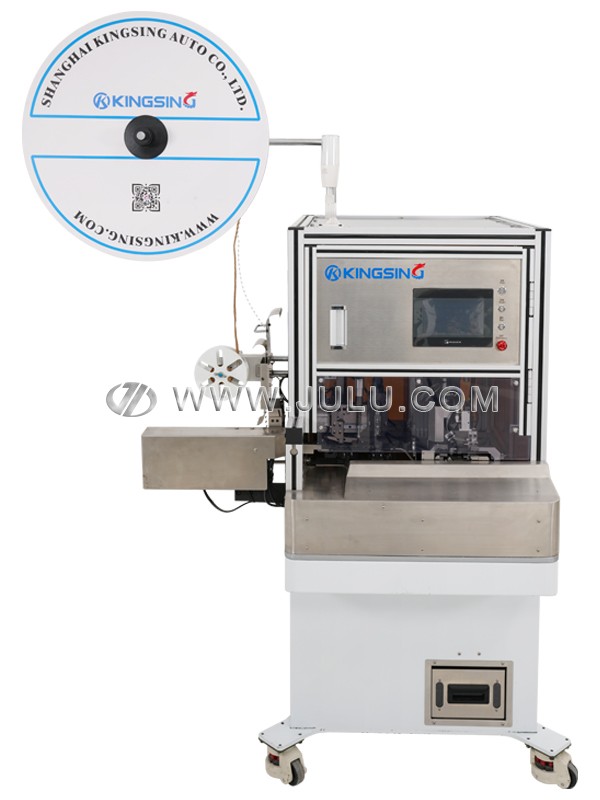

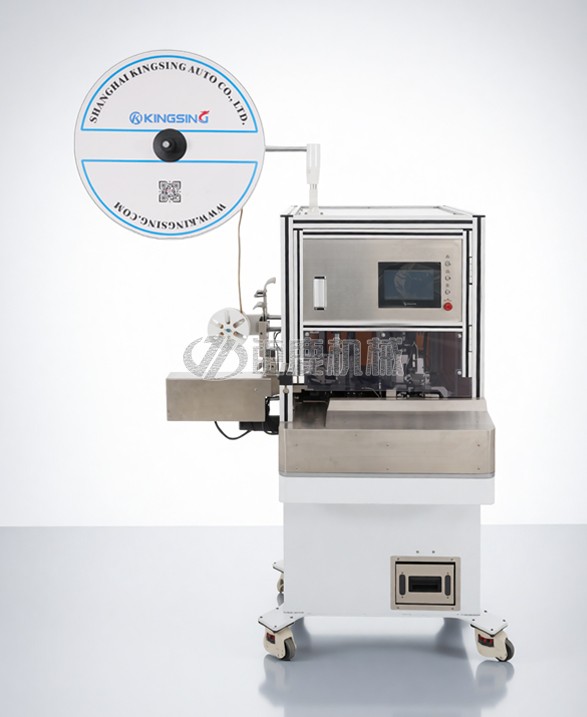

双线型剥皮穿防水塞端子机

  • 型号:JL-S102C
  • 品牌:钜鹿
  • 电压:220V(其它电压可订做)
  • 功能:
  • 价格:

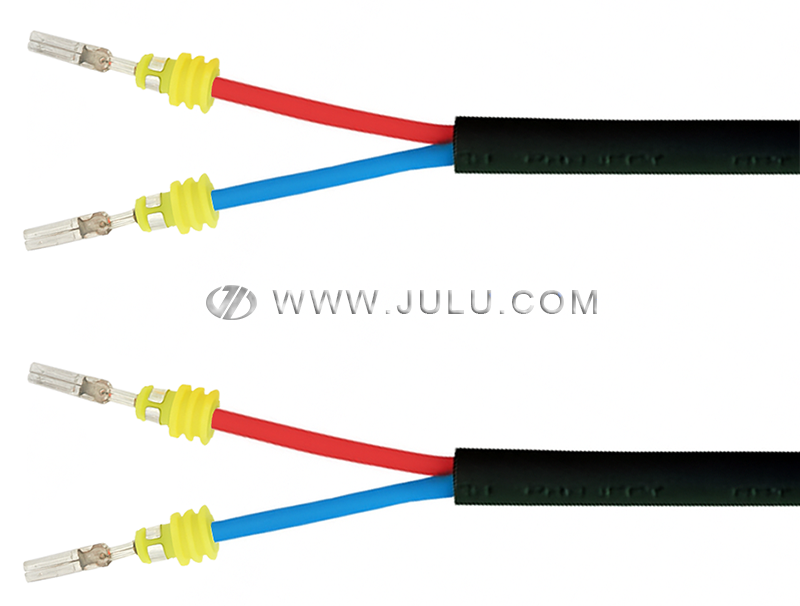

  1. 这是一台半自动剥皮穿防水塞端子机,可以同时加工2条线,防水塞通过供料系统自动送料,操作人员只需将2个线头同时放入治具内,机器即可自动完成穿防水塞、剥皮、打端子的动作,减化了工艺流程,可大幅提升生产效率。本机采用先穿防水塞后剥皮的工作方式,可以完全杜绝穿防水塞时导致的铜丝翻转现象,大大提升了穿防水塞的精度和稳定性。

  2. 整机做工精密,采用台湾上银丝杆导轨,TBI丝杆,SMC气缸,FESTO电磁阀,剥皮机构采用三菱伺服电机驱动,剥皮长度精准。端子压接机也采用伺服电机驱动,压接高度稳定可靠。另外还可以选配端子压力监测仪,实时监控每次压接过程的压力曲线变化,当压力异常时自动报警停机。本机配有安全防护罩的三色报警灯,安全门打开时将自动报警停机。

  3. 采用柔性化设计的理念,一台机器可以加工多种不同的产品,更换防水塞和端子时,只需更换相应的轨道治具和压接模具即可。彩色触摸屏操作界面,剥皮长度、防水塞穿入深度、打端子位置等能数均可通过程序设置。程序记忆功能可将不同产品的加工参数保存到数据库中,切换产品时可以一键调出相应的参数。

下载: (1) (2)

适用线径:AWG24~14(0.2~2.5mm2

芯线长度:≥25mm

剥皮长度:≤10mm

端子机出力:3T

压接行程:30mm(可选配40mm行程)

压接马达:伺服电机

防水塞最大直径:Φ10mm

防水塞最大长度:10mm

单次循环时间:3秒

生产效率:1000~1200条/时

工作电压:220V 50/60Hz

机器净重:350kg

外形尺寸:1100*920*1600mm

可选配置:端子压力监测仪
