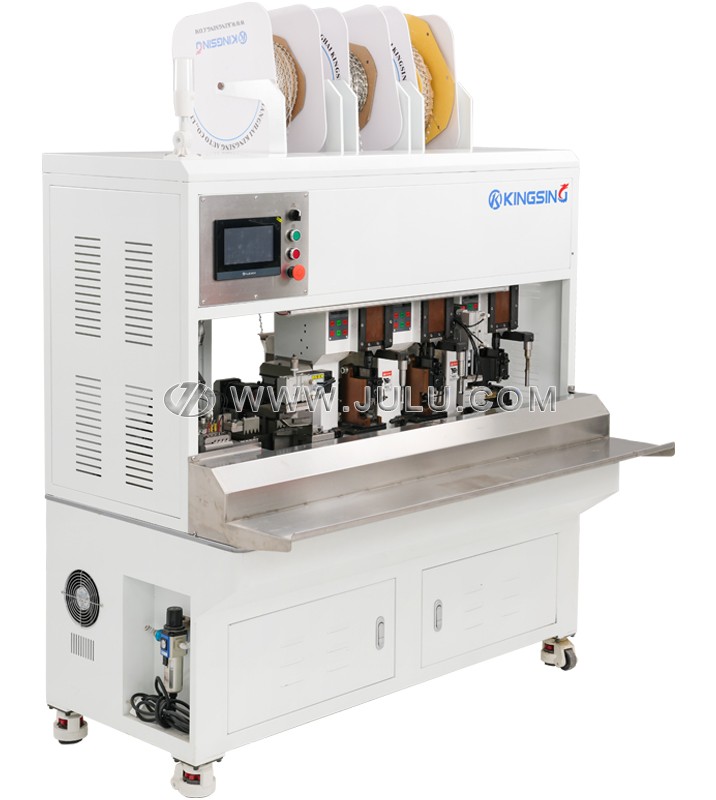

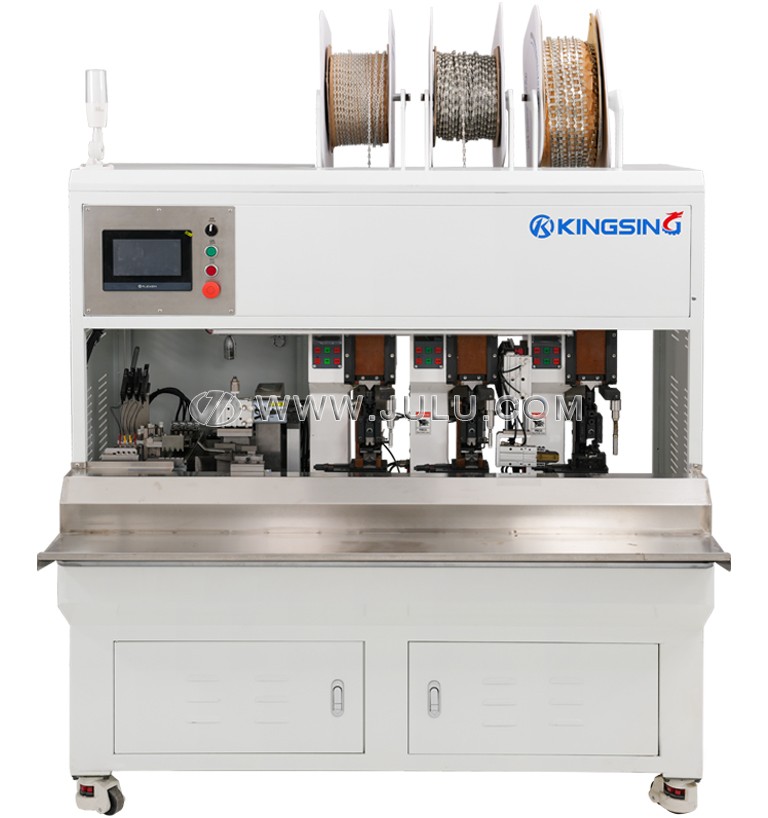

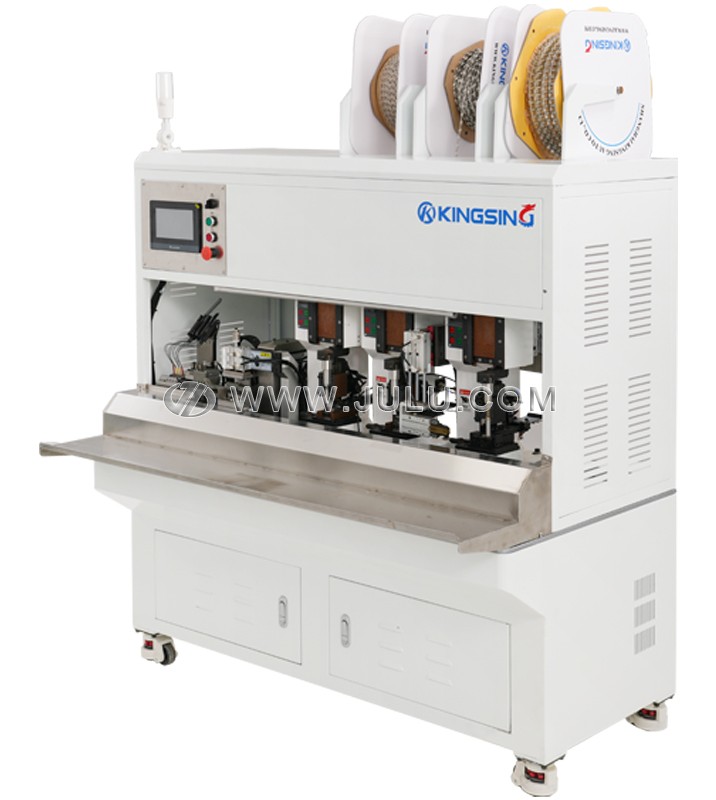

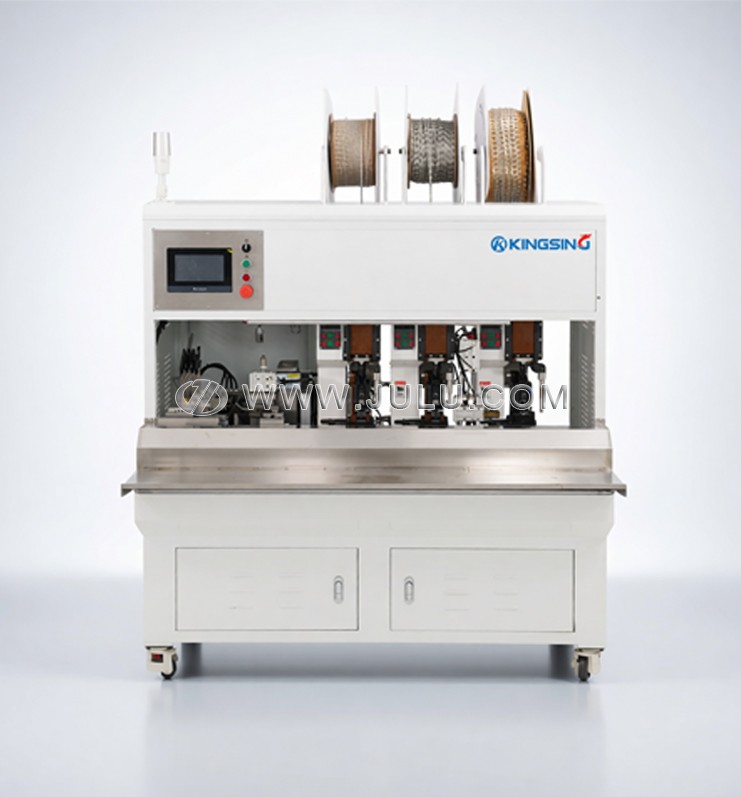

电源线芯线自动剪长短剥打机

  • 型号:JL-T314S
  • 品牌:钜鹿
  • 电压:220V(其它电压可订做)
  • 功能:
  • 价格:

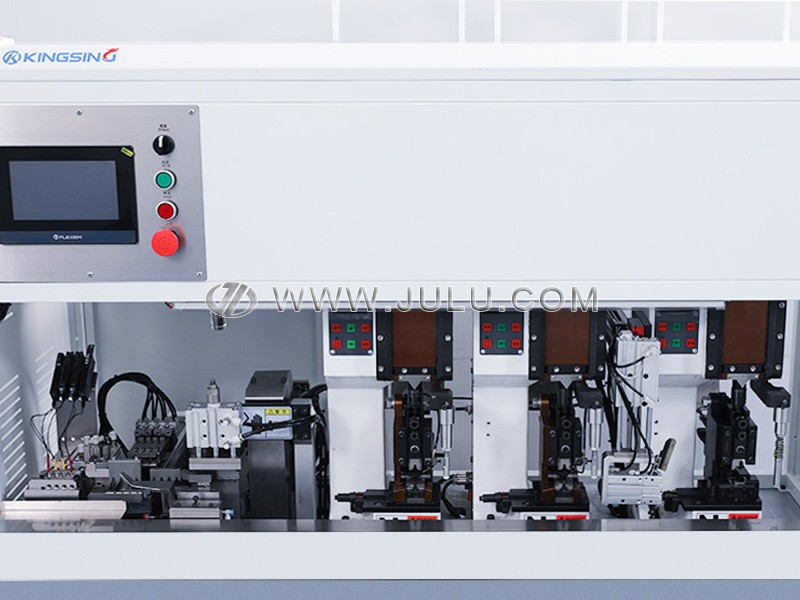

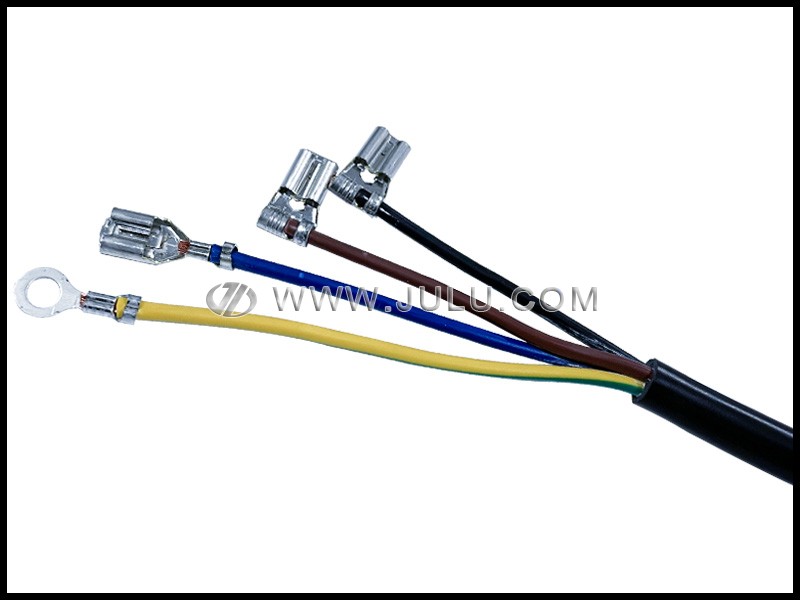

  1. 本机专为护套线芯线打端子而设计,支持同时加工4条芯线,可将每条芯线剪短成不同的长度然后再剥皮打端子,平台上共包含3个压接工位,因此支持压接3种不同的端子,每个芯线压接哪种端子均可以在程序中自由选择,比如可以4条芯线都用同一个压接工位来压接相同的端子,也可以4条芯线压接3种不同的端子。

  2. 整机做工精密,平移、拉线、剥皮等组件均通过三菱伺服电机驱动,端子压接机采用标准OTP卡口模具,更换模具方便快捷,支持压接各种横送端子、直送端子、旗形端子。端子机采用球墨铸铁一体成型,刚性强,压接高度稳定,可以选配端子压力监测仪,实时监控每次压接过程的压力曲线变化,当压力异常时自动报警停机。

  3. 彩色触摸屏操作界面,参数设置直观易懂,每条芯线的裁断长度、剥皮长度、打端子位置均可以在程序中独立设置。程序记忆功能可将不同线材的加工参数保存到不同的程序号中,切换产品时可以一键调出相应的参数。

下载: (1)

适用线材:电源线、多芯护套线

芯线数量:≤4芯(多于4芯的可以分多次加工)

适用线径:AWG28~12(0.1~4mm2

裁断长度:0~200mm

切断精度:±(0.5+L*2‰)    L=裁线长度

端子机出力:3T

端子机工位:3个(支持压接3种不同的端子,更多工位可订制)

压接行程:30mm(可订制40mm行程机型)

适用端子:横送端子、直送端子、旗形端子

气压要求:0.5~0.7Mpa

工作电压:220V 50/60Hz

机器净重:550kg

外形尺寸:1500*970*1700mm
