全自动沾锡合压并打端子机

  • 型号:JL-A122C
  • 品牌:钜鹿
  • 电压:220V(其它电压可订做)
  • 功能:
  • 价格:

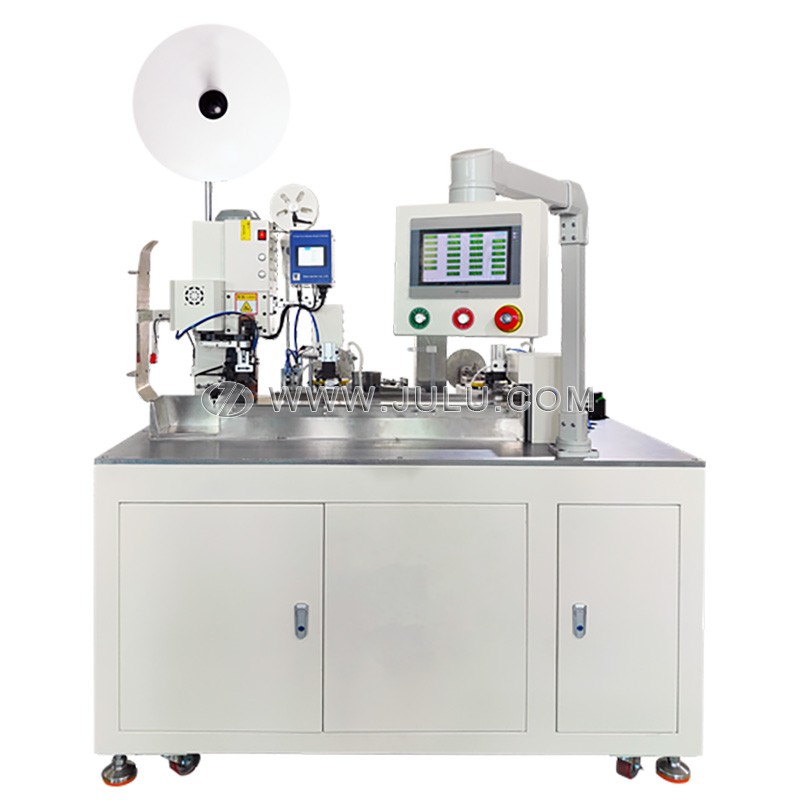

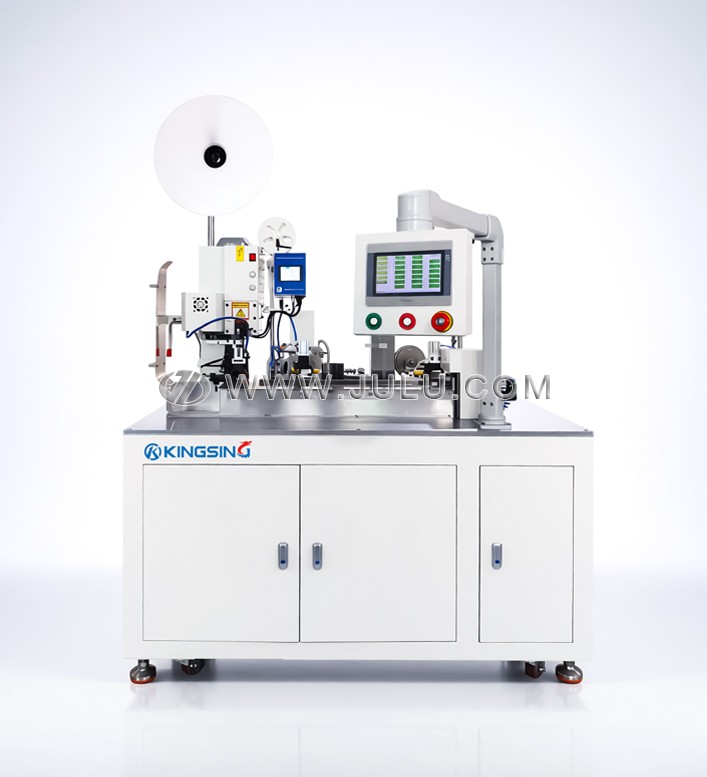

  1. 这是一台全自动双线合压并打端子机,并带有扭线沾锡功能。机器上共有2套独立的进线机构,支持同时加工2条线径不同的线,在线裁线剥皮后,可将2条线的一头合并压接在一个端子中,电线的另外2个头均扭线沾锡。

  2. 采用模块化柔性设计的理念,一台机器可以轻松加工多种不同的产品,各功能模块可以在程序中自由开启或关闭,比如可以关闭其中一条线,作为普通的全自动扭线沾锡端子机使用。更换端子时,只需更换相应的压接模具即可。机器用途灵活度大,当前产品生产完毕后不会造成机器的闲置浪费,可以轻松切换至生产其他产品。

  3. 裁线剥皮和平移机构均采用高精度伺服电机驱动,切刀采用正反丝杆结构,剥皮精度高。端子压接机采用球墨铸铁一体成型,整机刚性强,压接高度稳定,可以选配端子压力监测仪,实时监测每次压接过程的压力曲线变化,压力异常时可以自动报警停机。另外还可以选配视觉检测系统,对压接后的外观及尺寸进行检测。端子压接机标配采用变频马达驱动,也可以选配伺服型端子压接机。

  4. 彩色触摸屏操作界面,参数设置直观易懂,程序记忆功能可将不同产品的加工参数保存到数据库中,切换产品时可以一键调出相应的加工参数,节省调试时间。另外还可以选配支持MES连接的电脑工控系统,内置网络接口,可通过局域网与MES系统对接,实现远程读取或设置参数,远程下达生产任务等功能。

适用线径:AWG28~16 (0.1~1.5mm2)

裁线长度:35~3000mm(可订制)

剥皮长度:≤10mm(可订制)

裁线精度:±(0.5+L*2‰)    L=裁线长度

最大压力:2T(可订制3T机型)

压接行程:30mm(可订制40mm行程机型)

适用端子:横送端子、直送端子等

生产效率:1800~2000条/时

操作界面:彩色触摸屏

气压要求:0.5~0.8Mpa

额定功率:2000W

工作电压:220V 50/60Hz(可订制110V)

机器净重:320kg

外形尺寸:1450*750*1860mm

可选配置:长线输送带、安全防护罩、端子压力监测仪、视觉检测系统、伺服型端子机、电脑工控系统
