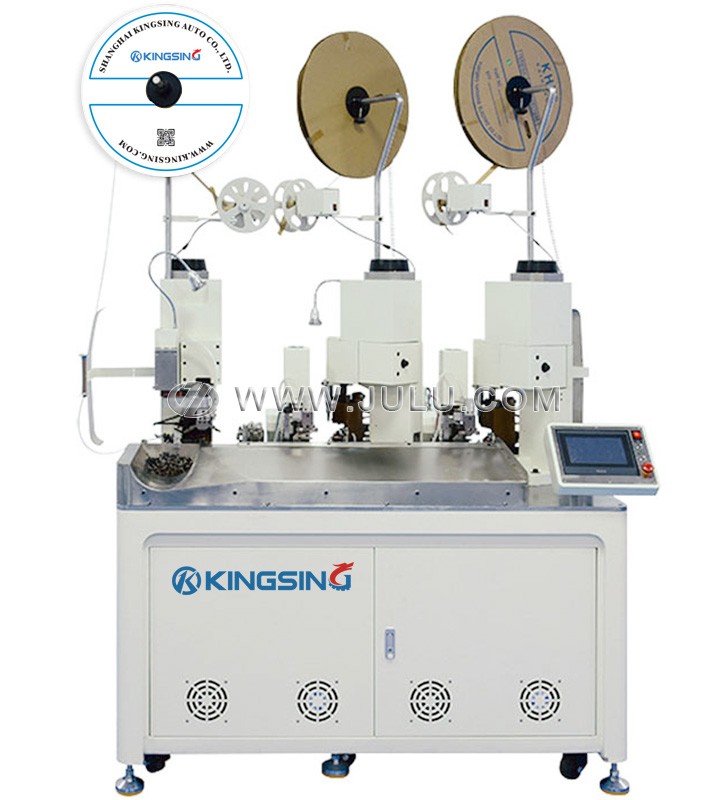

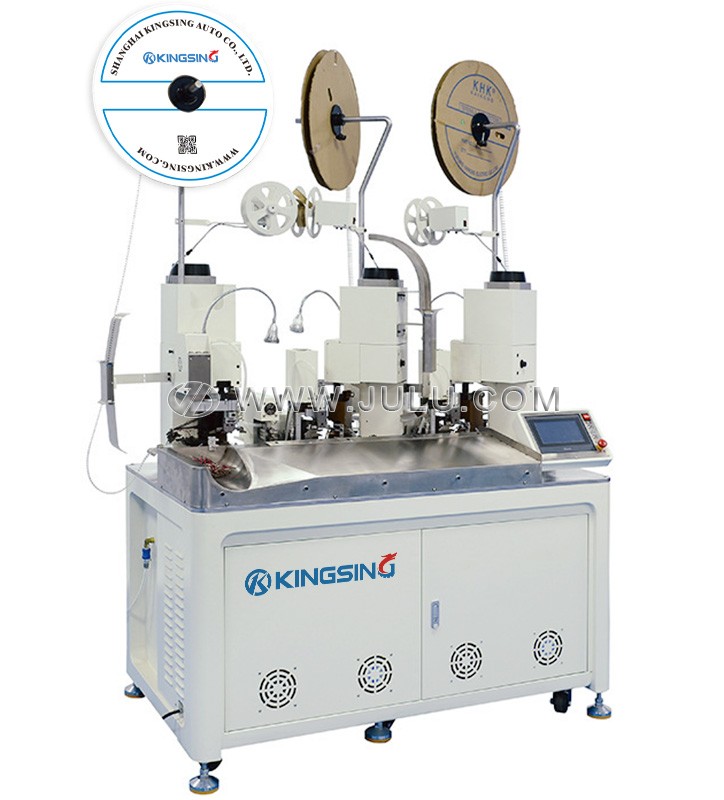

这是一台全自动双线合压并穿热缩管打端子机,机器上共有2套独立的进线机构和3个端子压接工位,因此支持同时加工2条线径不同的线并压接3种不同的端子,本机还带有穿热缩管功能,支持穿2个热缩管,一个穿在合压的那一头,另一个穿在另一头的一个端子上。本机内置旋转机构,2条线合并在一起后可以进行90度旋转,因此既可以左右并排压接,也可以上下叠加压接。
采用模块化柔性设计的理念,一台机器可以轻松加工多种不同的产品,各功能模块可以在程序中自由开启或关闭,比如可以关闭其中一条线,作为普通的双头全自动端子机使用。更换端子时,只需更换相应的压接模具即可。机器用途灵活度大,当前产品生产完毕后不会造成机器的闲置浪费,可以轻松切换至生产其他产品。
适用线径:AWG28~16 (0.1~1.5mm2)
裁线长度:50~9999mm(可订制)
剥皮长度:≤10mm(可订制)
裁线精度:±(0.5+L*2‰) L=裁线长度
最大压力:2T(可订制3T机型)
压接行程:30mm(可订制40mm行程机型)
适用端子:横送端子、直送端子、旗形端子等
生产效率:3000~4000条/时
操作界面:彩色触摸屏
气压要求:0.5~0.8Mpa
额定功率:2500W
工作电压:220V 50/60Hz(可订制110V)
机器净重:420kg
外形尺寸:1400*1300*2000mm
可选配置:长线输送带、安全防护罩、端子压力监测仪、视觉检测系统、伺服型端子机
