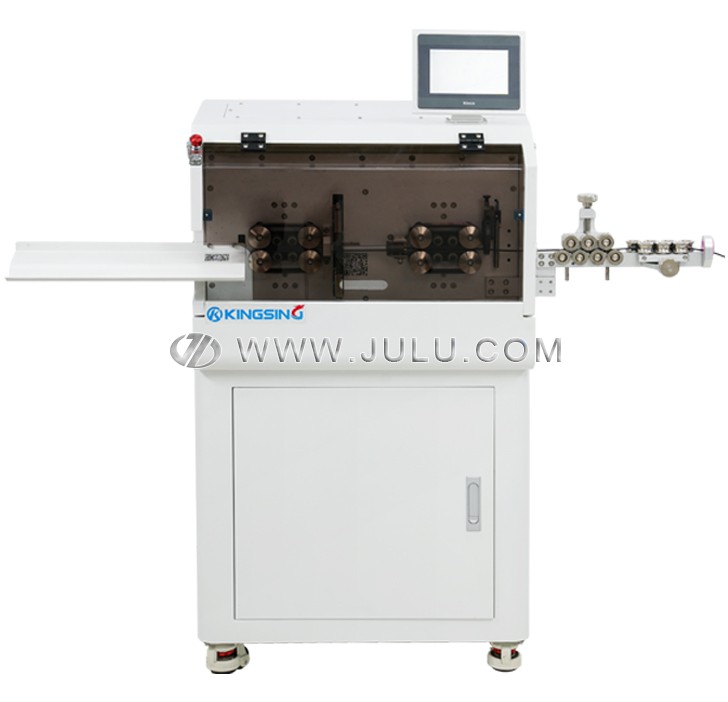

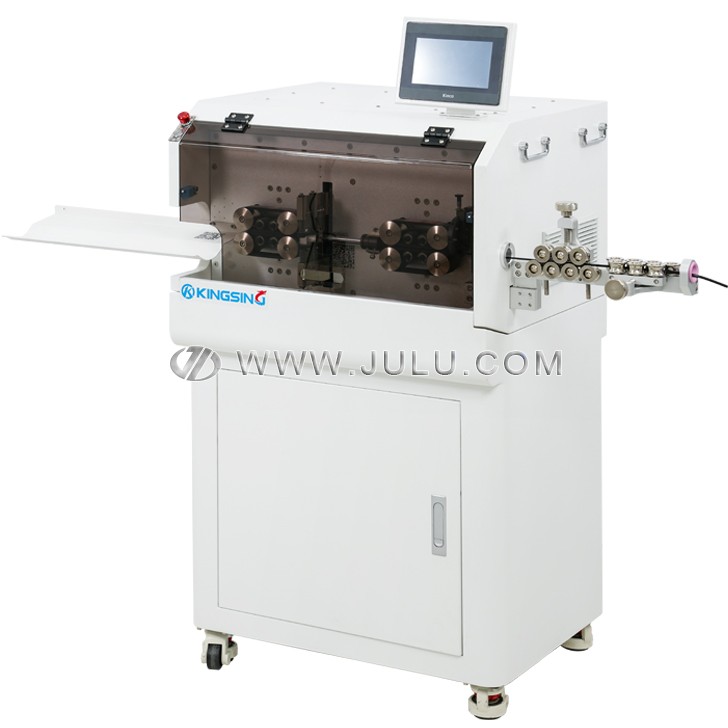

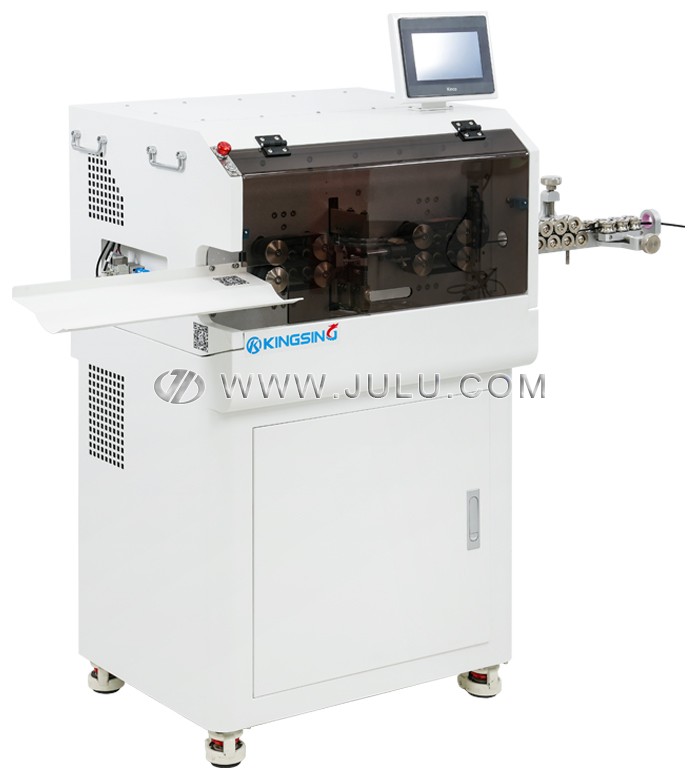

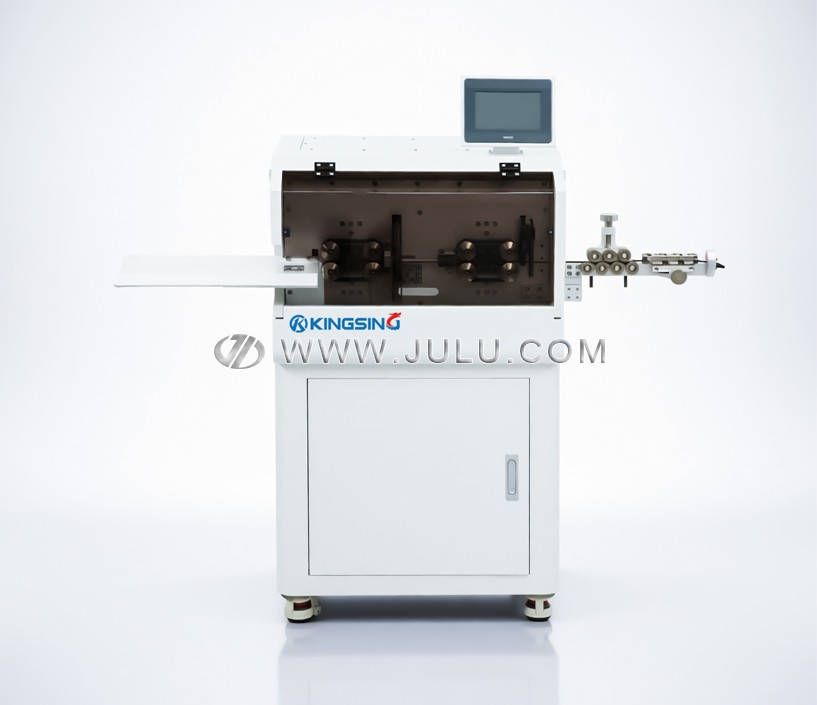

全自动电脑剥线机

  • 型号:JL-W301系列
  • 品牌:钜鹿
  • 电压:220V(其它电压可订做)
  • 功能:
  • 价格:
  1. 本系列剥线机共包括8个子型号(详见技术参数),采用皮带送料替代传统的滚轮送料,大大增加了与线材的接触面积,在提高拉力增强剥线能力的同时,还能减小压强降低对线皮表面的损伤,线皮表面无压痕。刀架采用高精度伺服电机驱动,速度快,动力强劲。

  2. 上下2组送线轮通过正反丝杆驱动,可以同时张开和闭合,在加工不同粗细的线材时,可以始终保持线材的中心线位置不变,线材始终对准刀口中心,这可以有效防止剥口倾斜。送线轮的压力可以直接在程序中设置,无需手工调节螺丝,切换不同线径时非常方便。

  3. 本机还带有自动提轮和跳导功能,自动提轮是指在剥线头时出线轮可以自动张开进行避让,跳导功能是指在剥线尾时进线导管自动抬起进行避让,大大增加了剥皮长度范围。

  4. 程序记忆功能可将不同线材的加工参数存储到不同的程序号中,再次加工该线材时可以一键调出相应的程序,一台机器可完成多种线材的加工,通用性很强。

  5. 支持非标订制,我们有很强的研发能力,可以根据客户需求订制特殊的功能。常见的选配功能有:

    • 订制特殊形状的刀片和导管,用于加工扁护套线、双并线、排线等线材,扁护套线可以实现内外层剥皮。

    • 可加装分线治具,实现对排线自动裁线剥皮和两头开叉分线,支持划开和冲压2种分线模式;

    • 可加装划线治具,对于剥皮长度较大以及线皮很紧的线材可以先用划线治具把线皮双面劈开,减小剥线阻力。

    • 加装喷码机、线号烫印机等设备,实现边剥线边打码。

    • 加装取线机械手和输送带,加工长线时可以保证线材平直整齐地放入收料盘中。

    • 加装自动打卷机,可以将加工好的线材自动缠绕成卷,方便收集。

    • 选配电脑工控系统(Windows操作界面),支持MES系统和文档导入,远程派单,自动喷码等。


下载: (1)
型号适用线芯面积硬件配置功能特点

JL-W301A

(10平方双线型)

1.0 ~ 10.0mm²

AWG18~7

刀架伺服

可同时剥2条10mm²线材,速度快

JL-W301B

(16平方高速型)

1.0 ~ 16.0mm²

AWG18~5

刀架伺服

单线高速型,速度快

JL-W301C

(30平方粗线型)

1.0 ~ 30.0mm²

AWG18~2

刀架伺服

标准粗线型,最大可加工30mm²线材

JL-W301D

(30平方高端型)

1.0 ~ 30.0mm²

AWG18~2

刀架伺服

送料伺服

切刀马达和送料轮马达均采用伺服电机

JL-W301E

(机械手取线)

1.0 ~ 30.0mm²

AWG18~2

刀架伺服内置取线机械手,方便增加收料输送带

JL-W301M

(中剥划线型)

1.0 ~ 30.0mm²

AWG18~2

刀架伺服

带有中剥划线装置,支持中间开窗剥线

JL-W301N

(50mm²中剥划线)

1.0~50mm²

AWG18~1/0

刀架伺服大功率中剥划线,支持中间开窗剥线

JL-W301H

(50mm²加大型)

1.0~50mm²

AWG18~1/0

刀架伺服功能加大型,最大可加工50mm²线材


全剥长度范围:线头0~120mm,线尾0~80mm

最大半剥长度:线头1000mm,线尾350mm(根据线材)

最大裁线长度:100m(可订制更长)

操作界面:7寸彩色触摸屏

程序保存:最多可存储100组程序

裁线精度:0.002*L(L指裁线长度)

工作电压:220V 50Hz

额定功率:1000W
