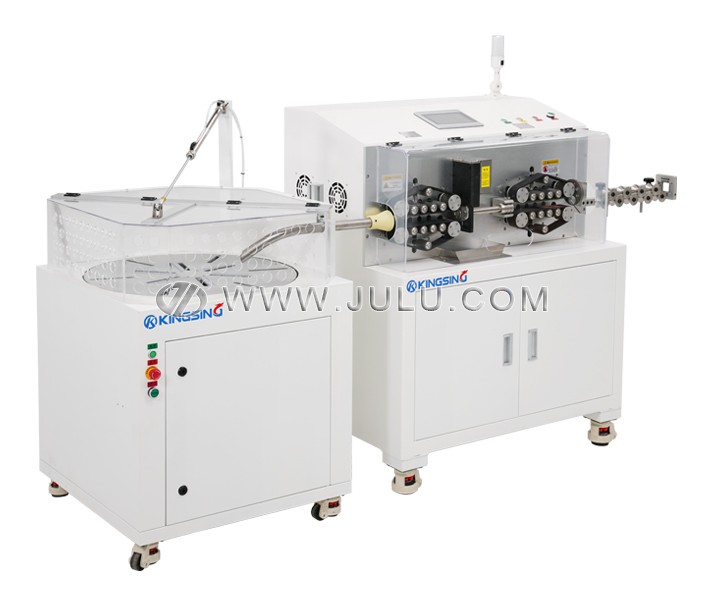

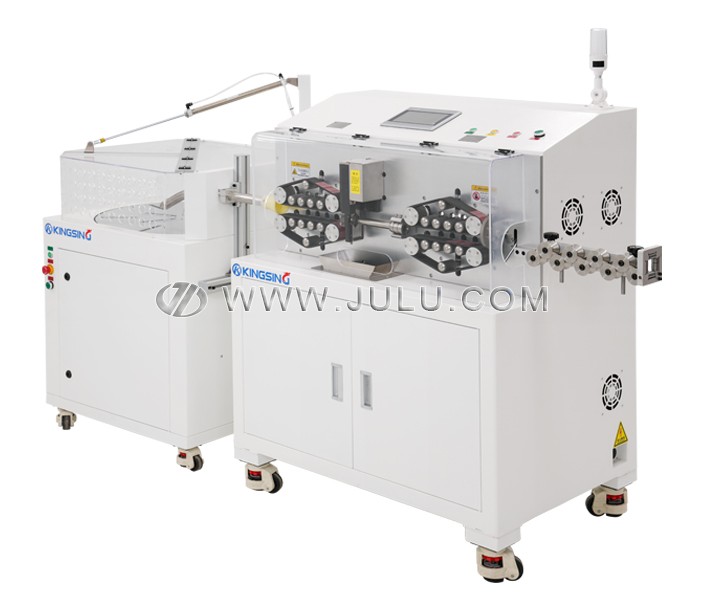

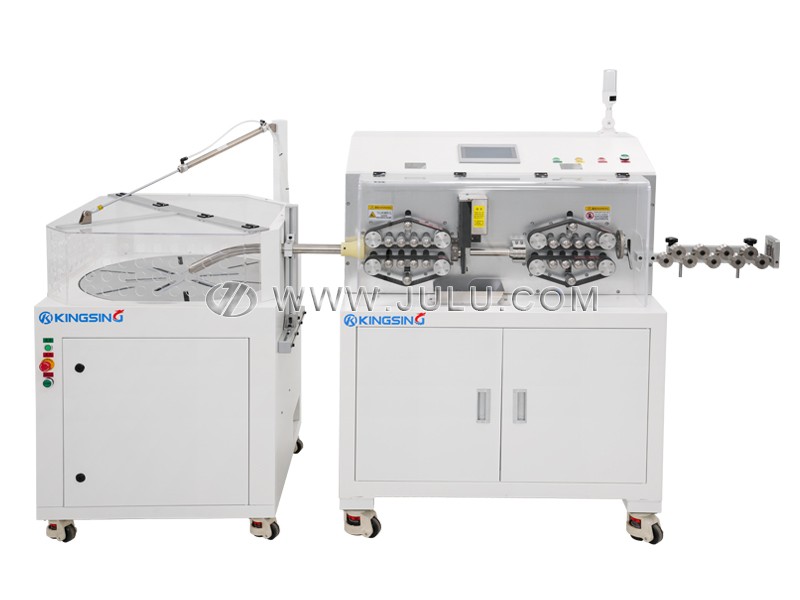

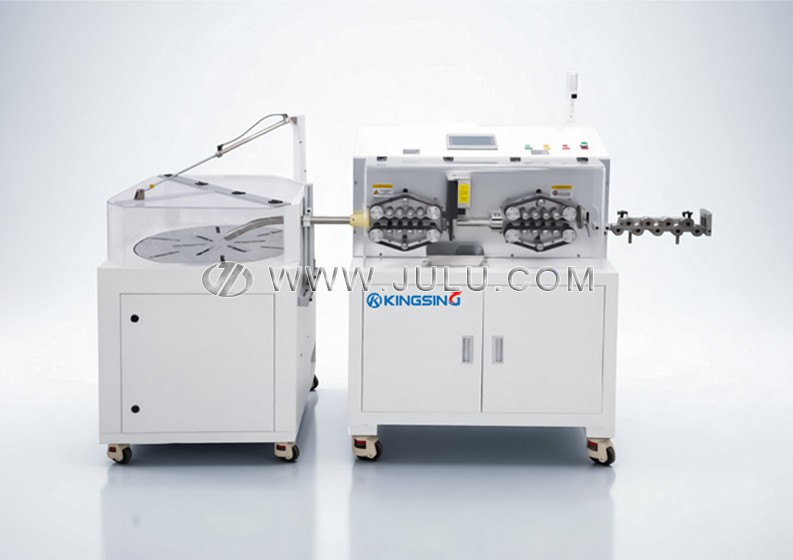

大型自动打圈收料剥线机

  • 型号:JL-W150R
  • 品牌:钜鹿
  • 电压:220V(其它电压可订做)
  • 功能:
  • 价格:
  • 本机为伺服型全自动电脑剥线机,切刀、送料轮、打圈机等均采用伺服电机驱动,集裁线、剥皮、打圈收线功能于一体,常用于加工护套线。皮带送料大大增加了与线材的接触面积,在提高拉力增强剥线能力的同时,还能减小压强降低对线皮表面的损伤,线皮表面无压痕。

  • 送线轮的压力及间隙可在程序中直接设定,当加工多种不同直径的线材时,无需进行机械调节,直接在程序中设定参数即可。送线轮张开与闭合时,上轮与下轮同步动作,即使线材的直径不同,其中心线的位置也始终保持不变,因此可以保证送线轮、导管、刀口中心始终在一条直线上,从而保证剥口平整不倾斜。

  • 本机还带有自动提轮和跳导功能,自动提轮是指在剥线头时出线轮可以自动张开进行避让,跳导功能是指在剥线尾时进线导管自动抬起进行避让,大大增加了剥皮长度范围。

  • 程序记忆功能可将不同线材的加工参数存储到不同的程序号中,最多可保存100组程序,再次加工该线材时可以一键调出相应的程序,一台机器可完成多种类线材的加工,通用性很强。


下载: (1)

适用线芯面积:4~150mm2

导管最大直径:Φ32mm

剥皮长度:线头0~500mm,线尾0~250mm

最小留胶长度:70mm

最大裁线长度:100米(可订制)

切割公差:0.002*L (L=裁线长度)

程序记忆功能:最多保存200组程序

工作电压:220V 50Hz

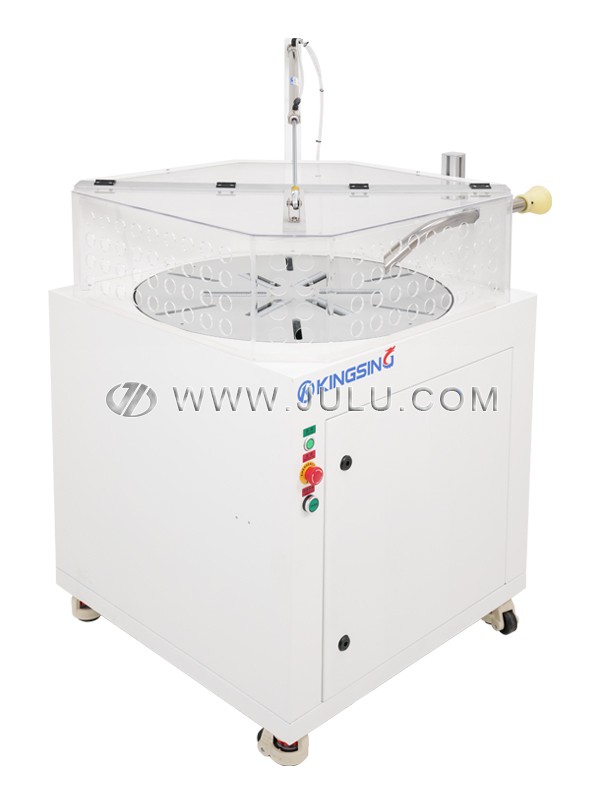

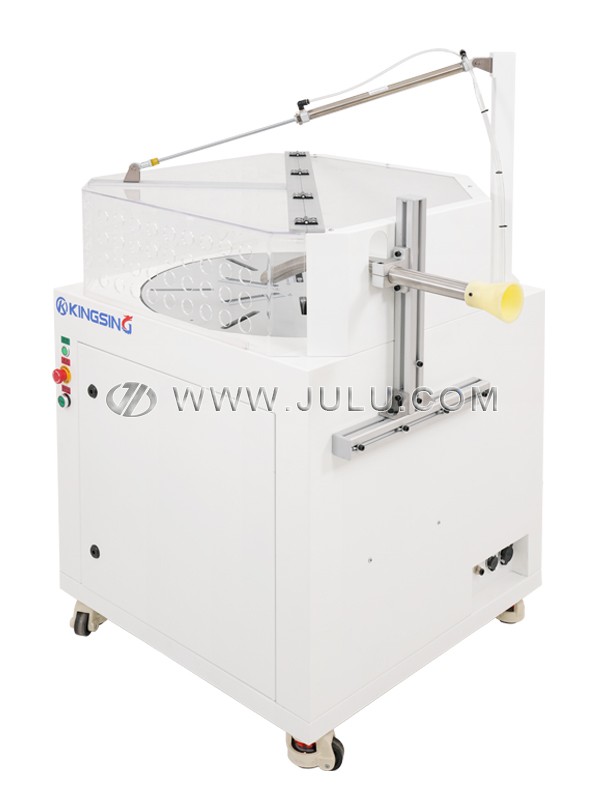

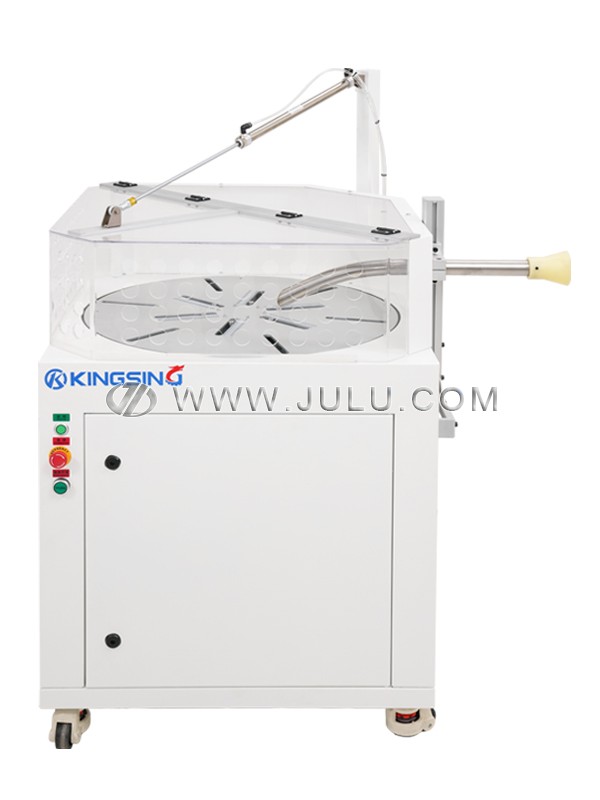

打圈机有2种规格可供选择:

打圈机型号打圈内径范围打圈外径设备重量
小型打卷收线机Φ120~250mm

<Φ500mm

55kg
大型打卷收线机Φ130~300mm<Φ600mm70kg
