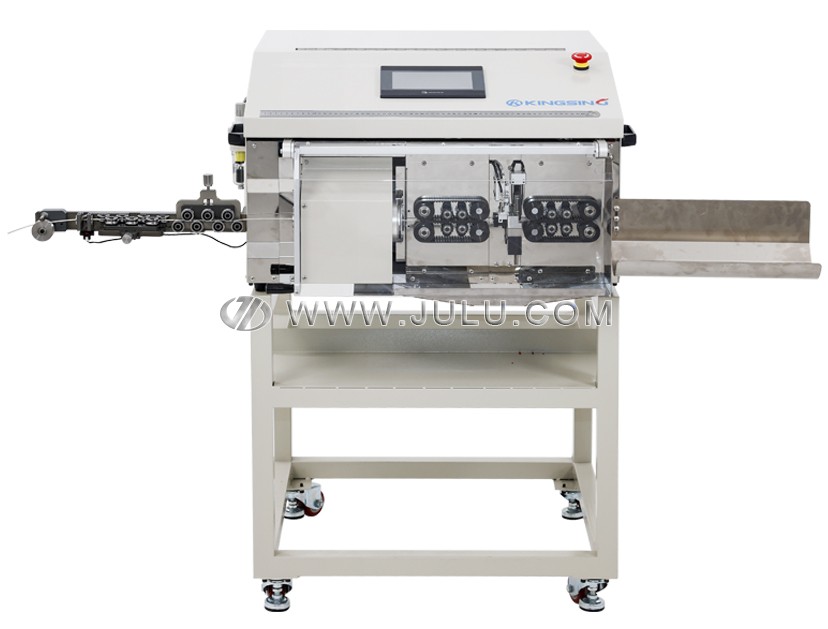

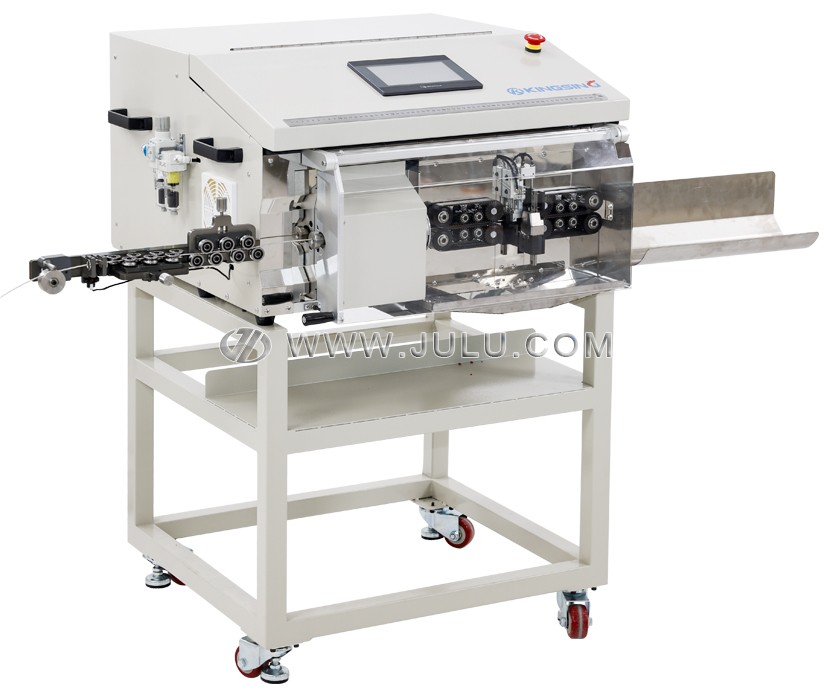

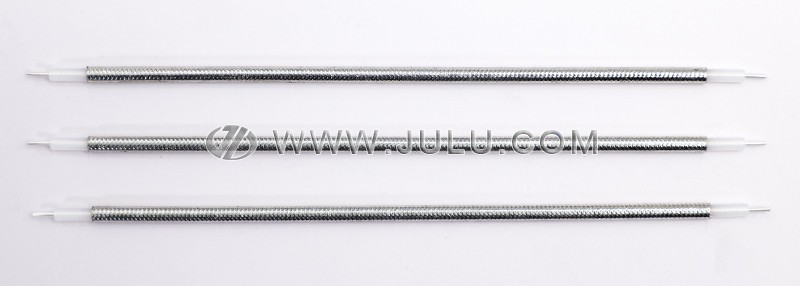

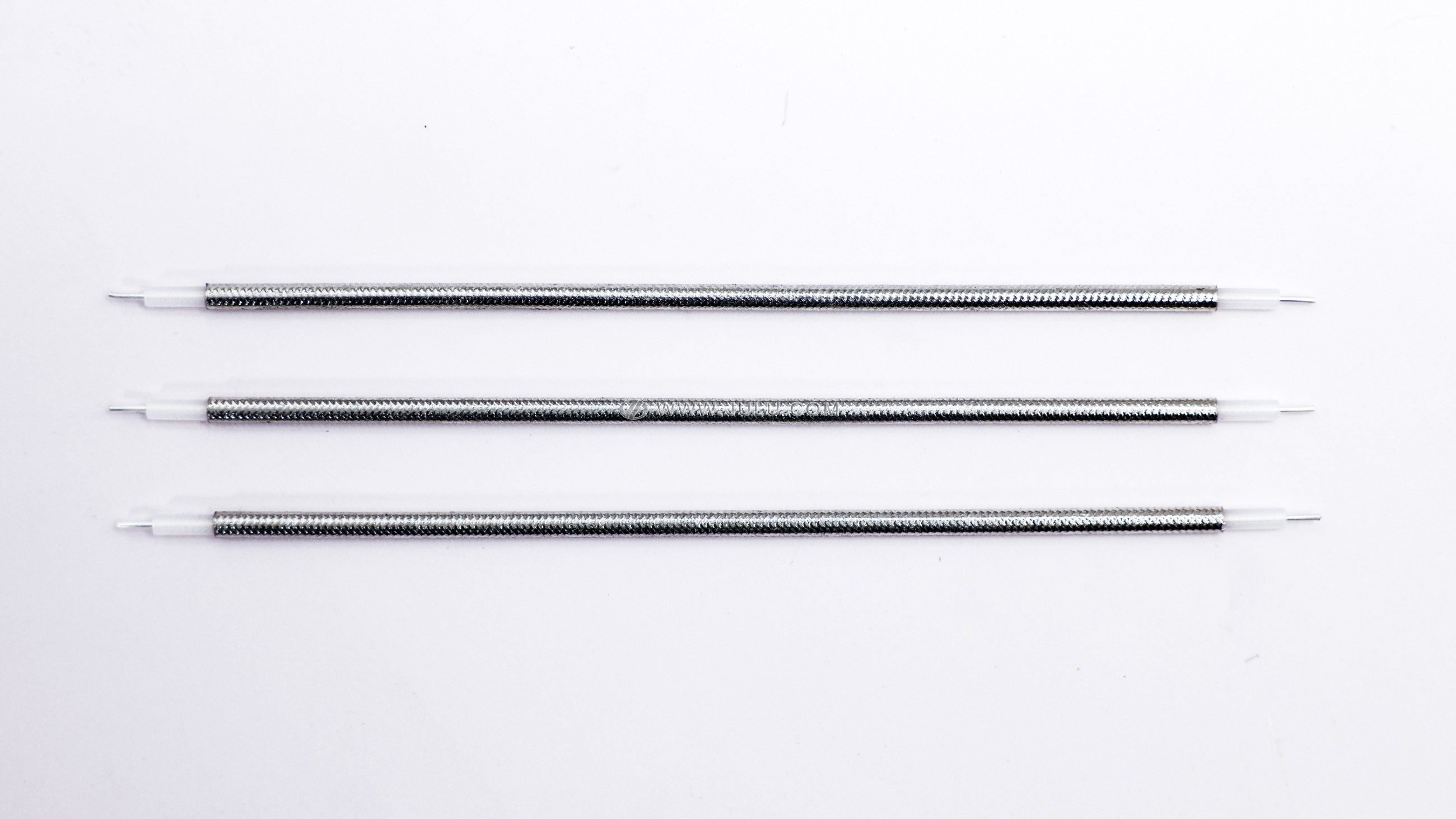

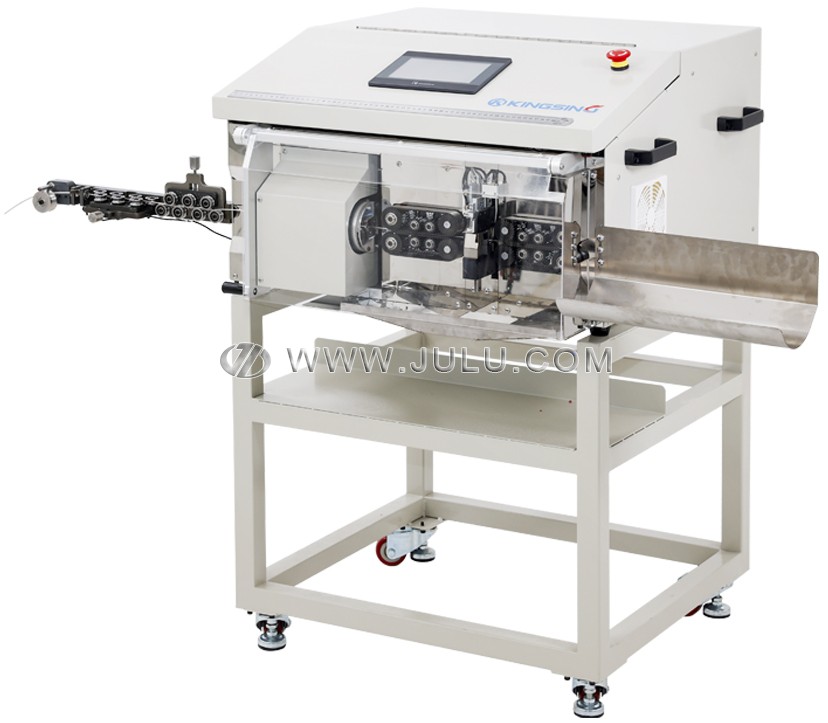

这是一款全自动同轴线裁线剥线机,主要用于加工半柔性同轴电缆。本机内置3套刀具:旋转刀用于在剥皮位置处切穿线皮,进刀精度可达0.01mm,它可以按程序中设定的切入深度将线皮360度环切开,因此可以精准地切穿各层且不伤下一层;平口刀用于将线材切断,其优点是切断后可以保持线材平直不弯曲;V口刀则用于拉掉各层的线皮,刀口两侧均配有自动吹气装置,可以及时将废线皮吹走。线皮环切、线材切断、剥离线皮由3套独立的刀具完成,每道工艺都精雕细琢,因此可以达到极佳的剥皮效果。
彩色触摸屏操作界面,参数设置直观易懂,程序最大可以分6层剥线,切断长度、每层的进刀深度和剥皮长度均可在程序中设置。程序记忆功能最多可以存储40组加工程序,可将不同线材的加工参数保存到不同的程序号中,切换线材时可以一键调出相应的加工参数。
皮带轮送线大大增加了线材与送料轮的接触面积,送线轮的压力可以在程序中设置,无需任何机械调节,送线压力和剥线压力可以单独设置不同的数值,因此可以既保证加工精度又不压伤线材,线皮表面无压痕。

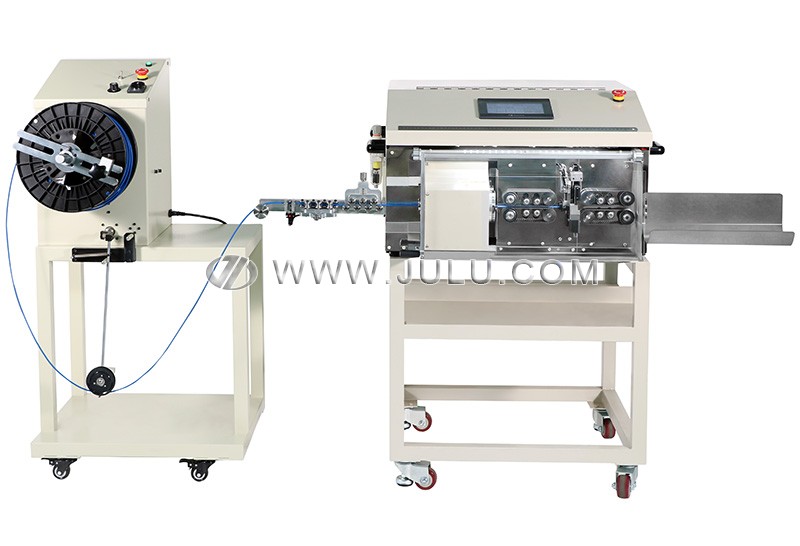

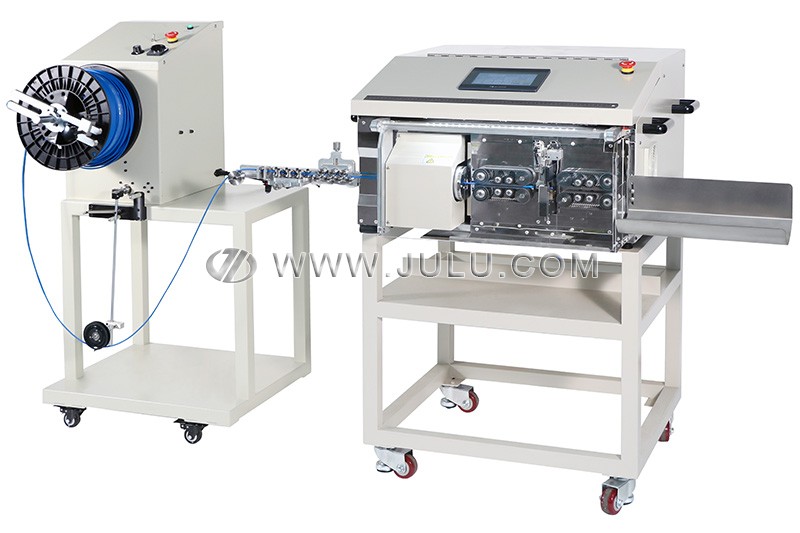

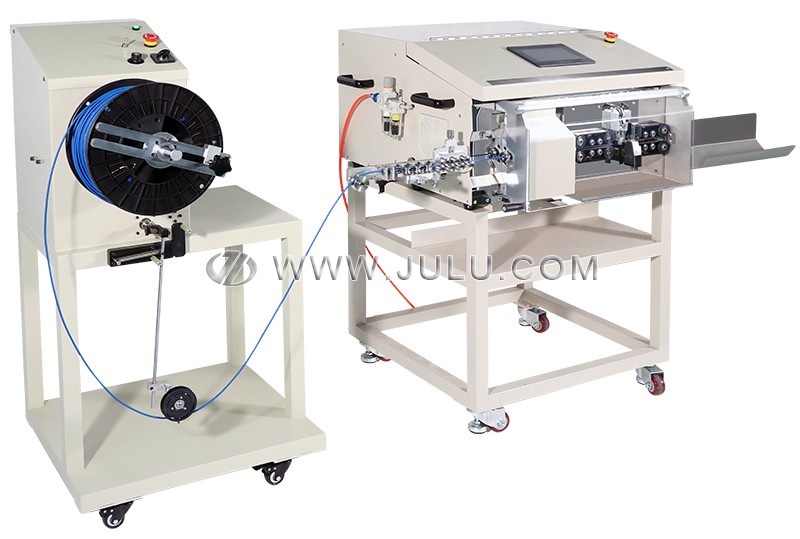

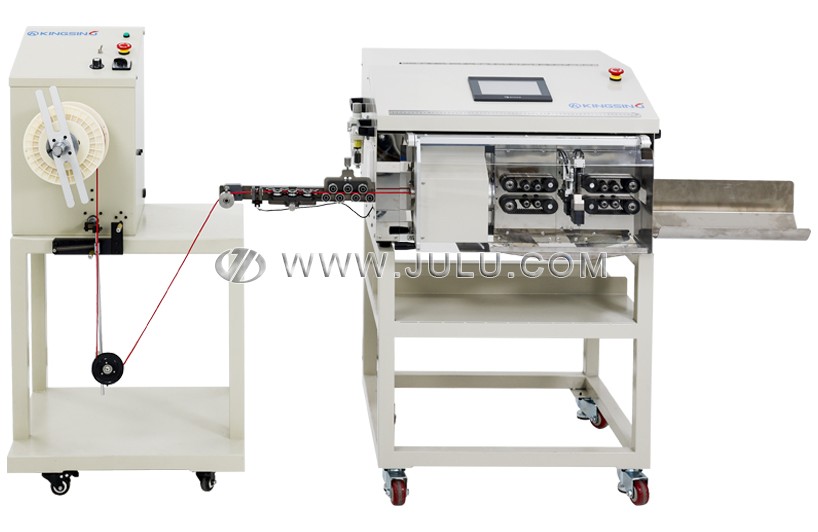

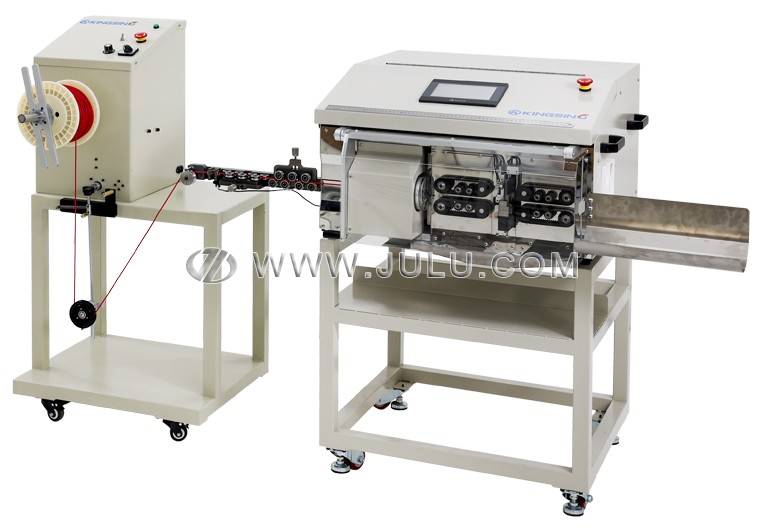

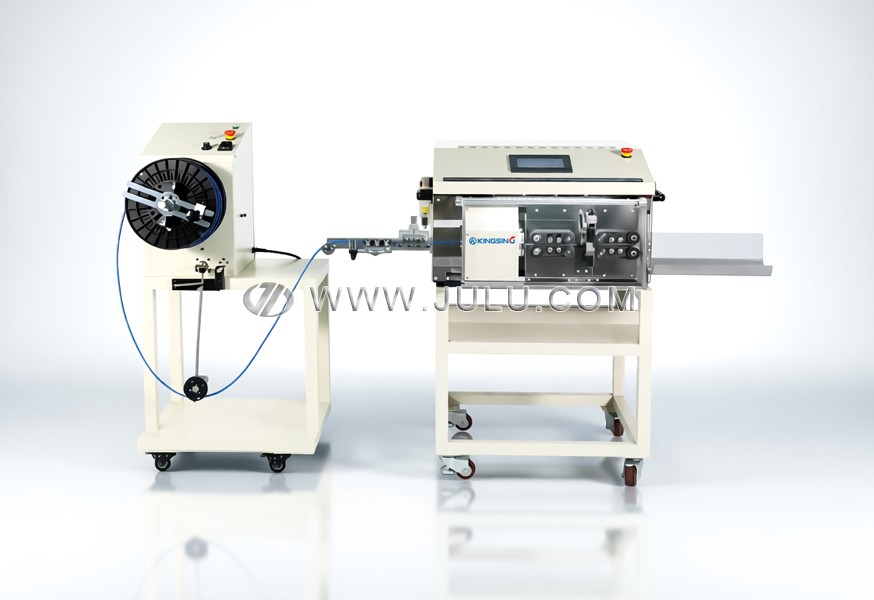

本机还配有适用于半柔同轴电缆的自动送线机,它可以和剥线机联动,需要线材是自动启动送线,不需要线材时自动停机。送线机可以保持送线张力的稳定,有利于提高送线精度和运行的稳定性。
型号选择:本系列包含2个子型号,W160A是经济型,加工精度为0.15mm;W160B具有更高的精度,剥口精度可达0.1mm。这2个型号的加工能力基本相同,只是硬件配置和加工精度略有不同。
型号 | JL-W160A | JL-W160B |
剥口精度 | ±0.15mm | ±0.1mm |
适用线径:Φ1.0~6.0mm
最大剥皮长度:线头100mm,线尾45mm
裁线长度:50~9999mm
程序设定精度:0.01mm
裁线精度:±L*1‰ (L=裁线长度)
最大剥皮层数:6层
程序记忆功能:最多保存40组程序
生产效率:400~800pcs/时
工作电压:AC 220/110V 50/60Hz
额定功率:800W
机器净重:120kg
外形尺寸:790*730*400mm(不含送线机)
