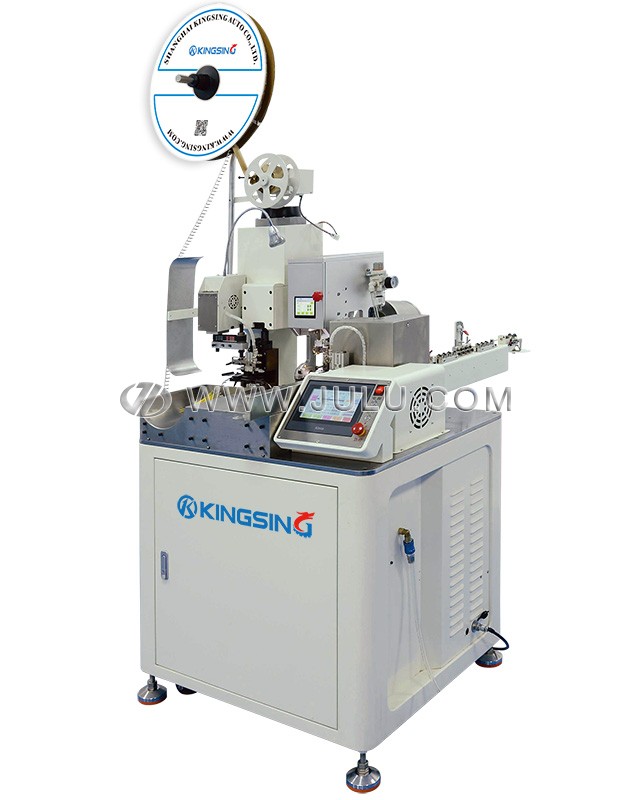

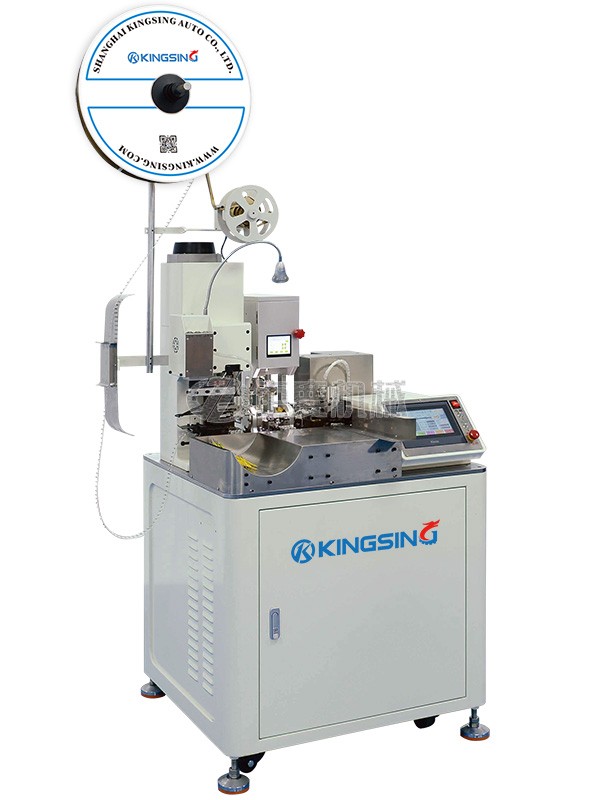

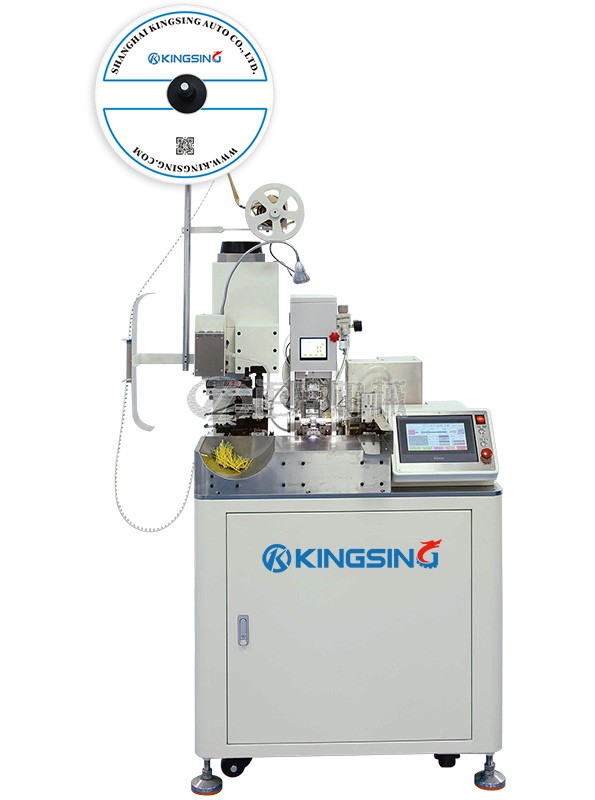

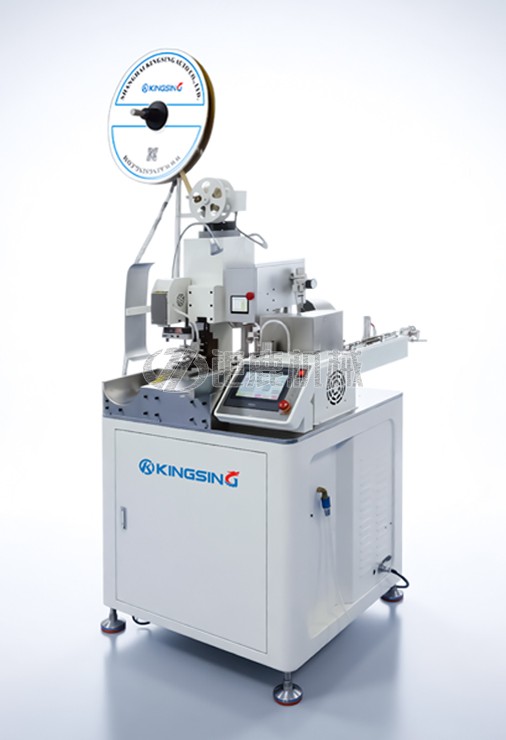

本款全自动单头穿防水栓端子压接机是一款针对高标准线束加工需求设计的自动化设备，能够在紧凑的结构中实现复杂的工序处理。该设备集成了裁线、剥皮、穿防水栓以及端子压接等功能，特别适用于需要单端防水处理的工业电缆及电子线束。通过一站式的自动化作业，设备能显著提升加工一致性，并能有效减少人工干预带来的质量风险。
设备在结构设计上采用了高强度的球墨铸铁材料，赋予了机器极佳的刚性，能够确保在长时间高强度的生产环境中依然保持稳定的压接尺寸与精度。其内部的高精密导向机构与步进系统，使得线材的剥皮、扭线以及防水栓的定位插接不仅速度极快，且重复定位精度高，满足了高端汽车线束及精密电子设备对连接器密封性的严苛要求。
在操作便利性上，机器配备了全中文彩色触摸屏控制系统，界面逻辑直观易懂。操作人员可以实时调整裁线长度、剥断长度、扭线力度以及防水栓的插入深度等关键参数。此外，设备自带的大容量程序记忆功能支持存储多种不同规格产品的参数配置，在更换加工物料时，仅需通过一键调用即可完成程序切换，大幅缩短了设备的调机与待机时间。
该系统具备极佳的兼容性与扩展性，其进料机构支通过对应专用夹具的更换，可快速适配不同直径及形状的防水栓产品。设备标准配置为30mm压接行程，并可兼容行业通用的OTP横模或纵模压接模具。对于有特殊工艺要求的客户，设备还可定制变频马达或伺服压接站，以实现对不同材质端子的更精准压接控制，同时可选配压力监测系统以提供实时的品质管控。
该设备广泛应用于汽车制造、家电组装及自动化设备线束等行业，尤其适合处理对气密性与防护等级有较高要求的防水连接器线束。通过该自动化方案的实施，企业不仅能够显着提升生产效率，降低单位产出的人工成本，更能有效提升产品的整体工艺水平与市场竞争力。
| 适用线径 | AWG 28–14 (0.1–2.0mm²) |

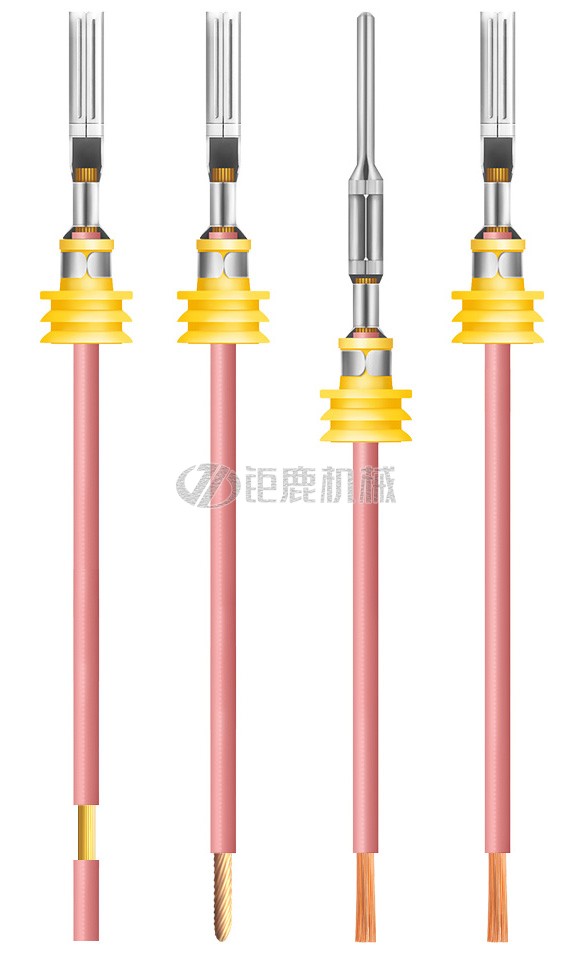

| 主要功能 | 一端穿防水栓端子压接，另一端剥皮扭线 |
| 裁线长度 | 50–9999 mm |
| 剥皮长度 | ≤ 10 mm（可定制） |
| 裁线精度 | ± (0.5+L×2‰) L=裁线长度 |
| 防水栓直径 | ≤ Φ 16 mm |
| 压接力 | 2T (可选配 3T 型号) |
| 压接行程 | 30 mm (40 mm 行程型号可定制) |
| 适用端子 | 横送端子、直送端子 |
| 生产效率 | 2500–3000 次/小时 |
| 操作界面 | 彩色触摸屏 |
| 工作气压 | 0.4–0.6 Mpa |
| 工作电压 | 220V 50/60Hz（可定制） |
| 设备净重 | 350 kg |
| 外形尺寸 | 700 × 800 × 1500 mm |
| 可选配置 | 端子压接压力监测仪、CCD视觉检测系统、伺服压接工作站 (可编程压接高度)、长线加工传送带、全封闭安全护罩、自动送线机 |
