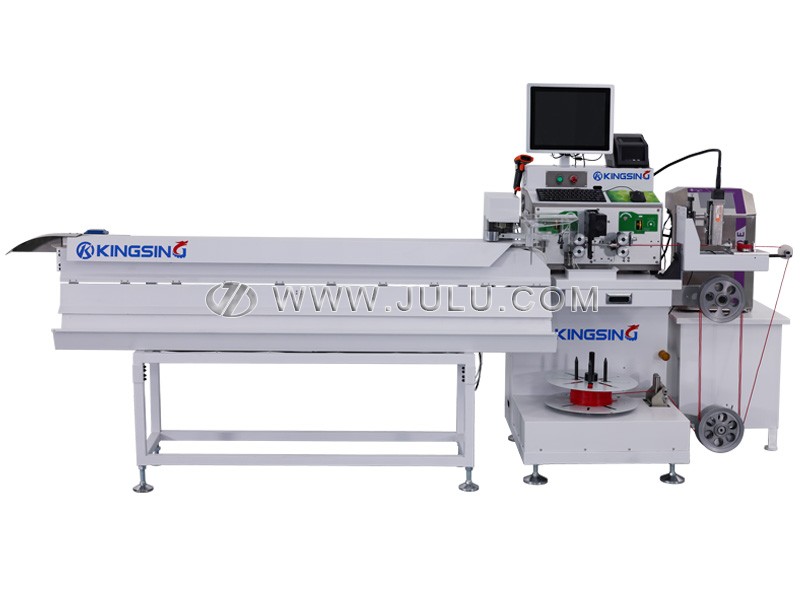

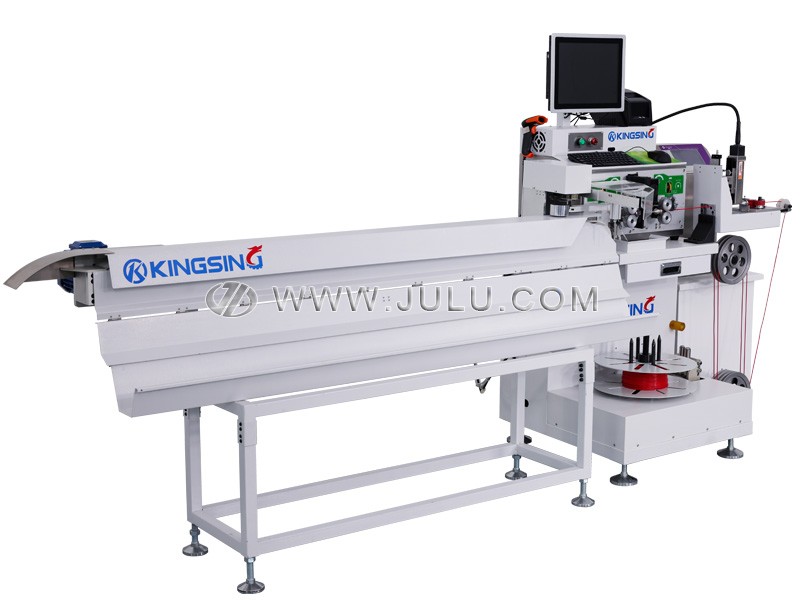

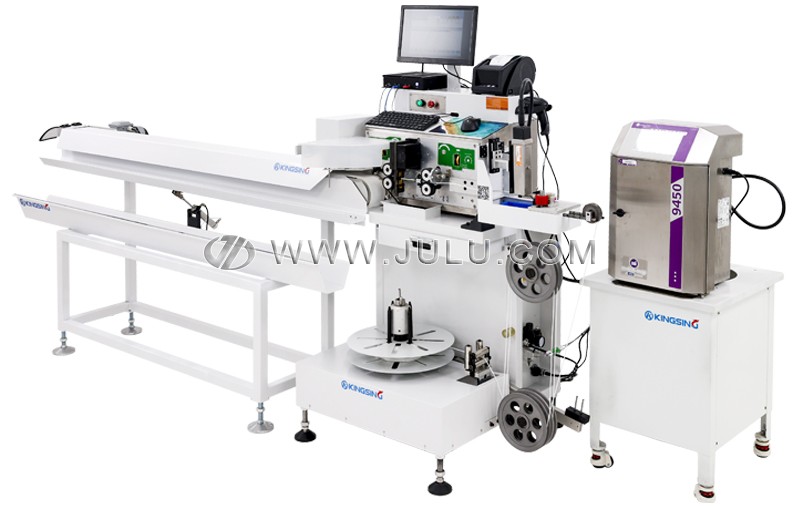

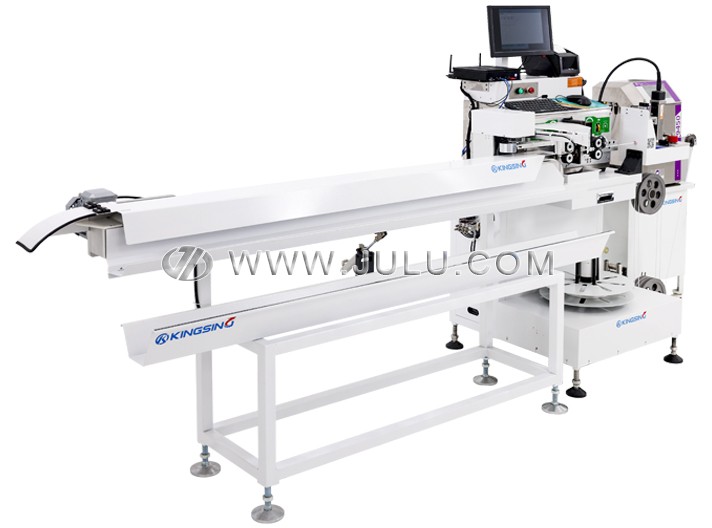

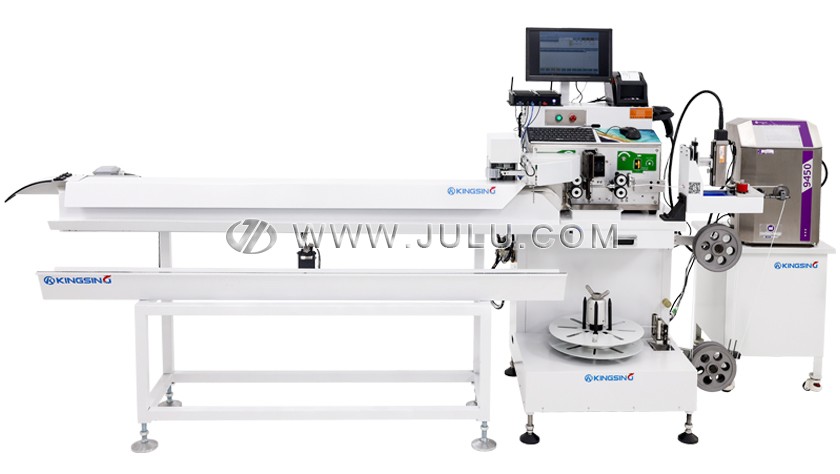

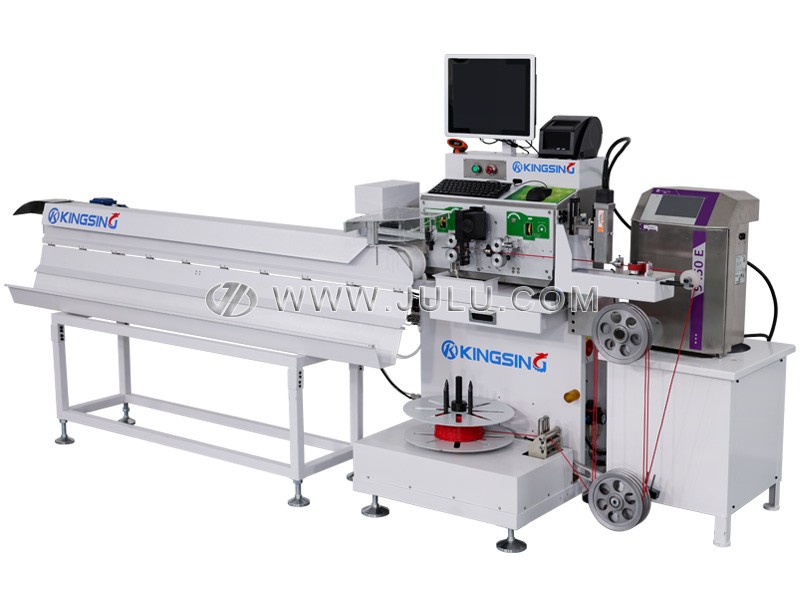

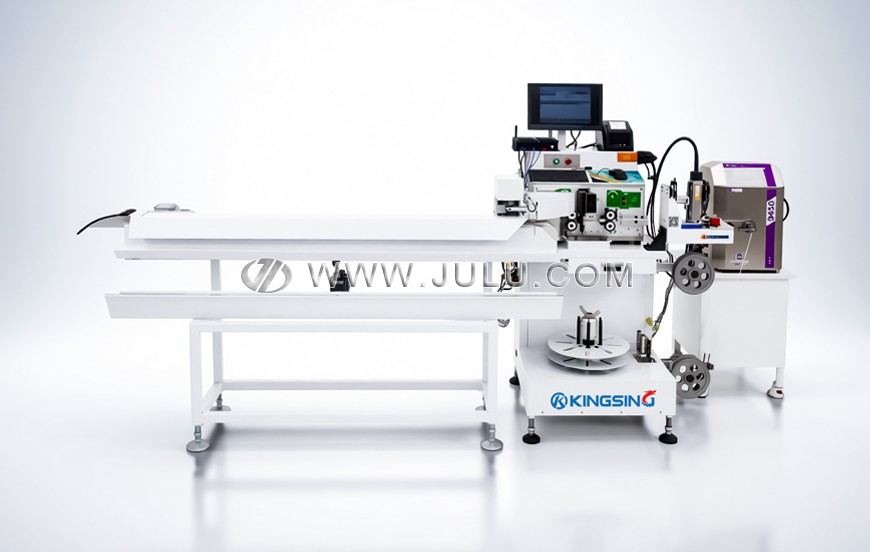

这是一台伺服型自动喷码剥线机,集送线、剥线、喷码、收线等功能于一体,采用电脑工控系统,Windows操作界面,软件功能强大,支持从Excel表格批量导入生产数据,喷码内容和位置可以直接在Excel表格中输入,可以一次性批量生产出长度不同、喷码内容也不同的线材。支持网络连接,可通过局域网连接本地MES系统,实现远程读取和设置参数,远程下达生产任务等功能。
整机做工精密,剥线机采用伺服电机驱动,裁线长度精准。内置自动放线机和收线输送带,放线机可以与剥线机同步工作,可以保持恒定的张力送线,有利于提高送线精度和稳定性。收线输送带对于加工500mm以上的长线非常有用,可将加工好的线材平直整齐地放入收料盘中。

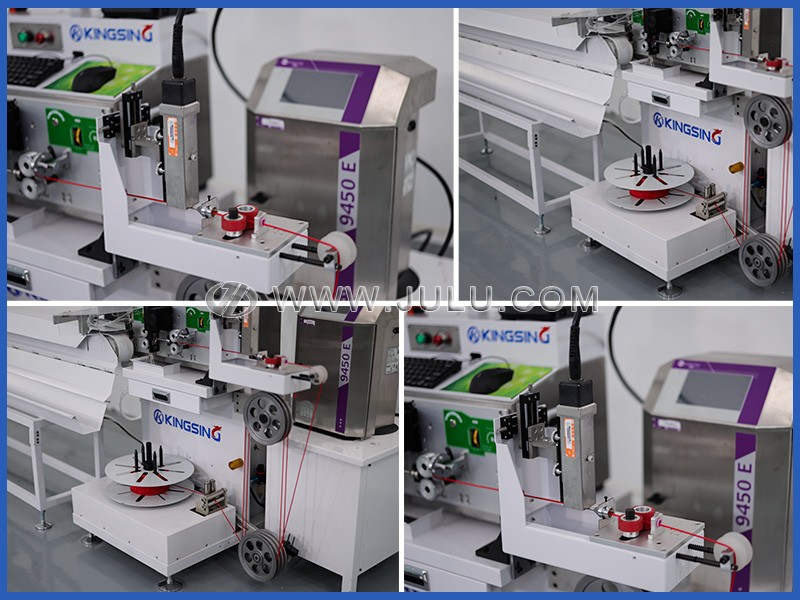

采用法国进口依马仕9450喷码机,品质稳定可靠,有白墨和黑墨两种机型可供选择,一台喷码机只能使用一种颜色的墨水,如果需要既喷白色字又喷黑色字,那么需要配备2台喷码机。喷码机由电脑工控系统直接控制,喷码内容可以直接在软件中定义,无需通过喷码机自己的屏幕输入打印内容。

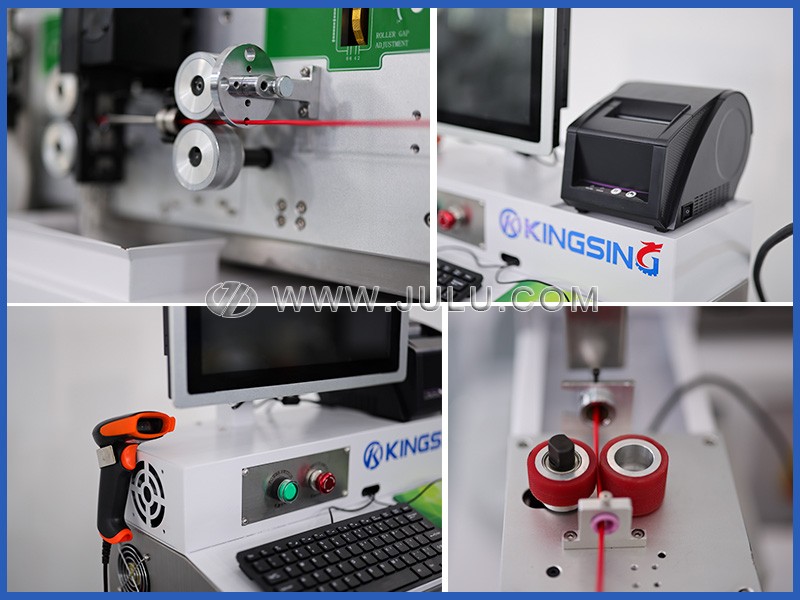

可以选配小票打印机和扫码枪,支持扫码调出加工参数,小票打印机可以自动打印当前线材的加工信息数据,也支持打印二维码或条形码,打印格式和内容可以根据客户需求定制打印模板。支持非标订制,本机的软件系统也可以应用于我司其它型号的剥线机上,比如可以实现300平方剥线机自动喷码,多芯护套线剥线机自动喷码等。
机器型号 | JL-W610A | JL-W610B |
适用线径 | 0.1~6.0mm2 (AWG28~10) | 0.5~10mm2 (AWG22~7) |
裁线长度范围:60~2500mm(可订制)
裁线长度精度:±(0.5+L*2‰) L=裁线长度
输送带长度:2米(可订制)
剥皮长度:0~35mm
最小留胶长度:35mm
喷码机型号:法国依玛士9450
操作界面:电脑工控机,Windows系统
马达类型:伺服电机
工作电压:220V/50Hz
气压要求:0.4~0.6Mpa
机器净重:310kg(含放线机、收线机、喷码机等)
外形尺寸:4500*1000*1800mm
可选功能:喷码、放线机、收线输送带、小票打印机、扫码枪等
放线机技术参数:
线轴外径:≤400mm
线轴宽度:≤170mm
线轴重量:≤30Kg
