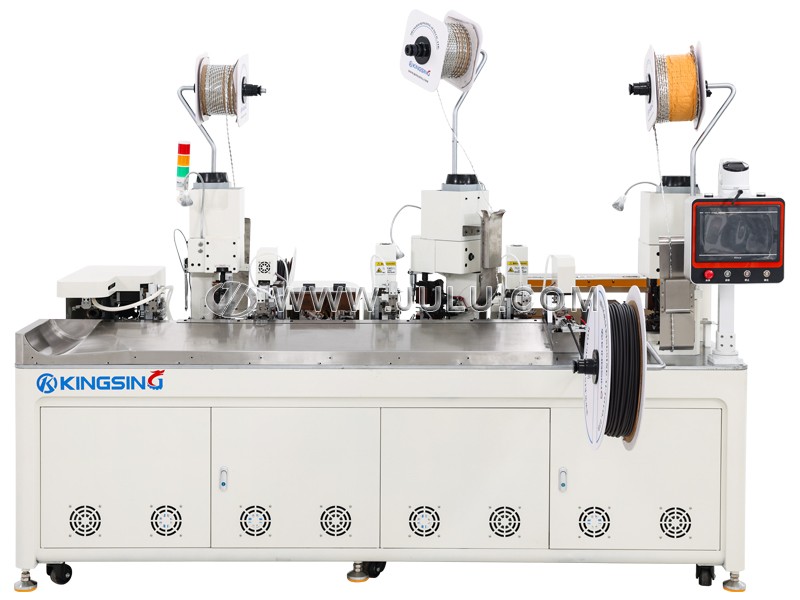

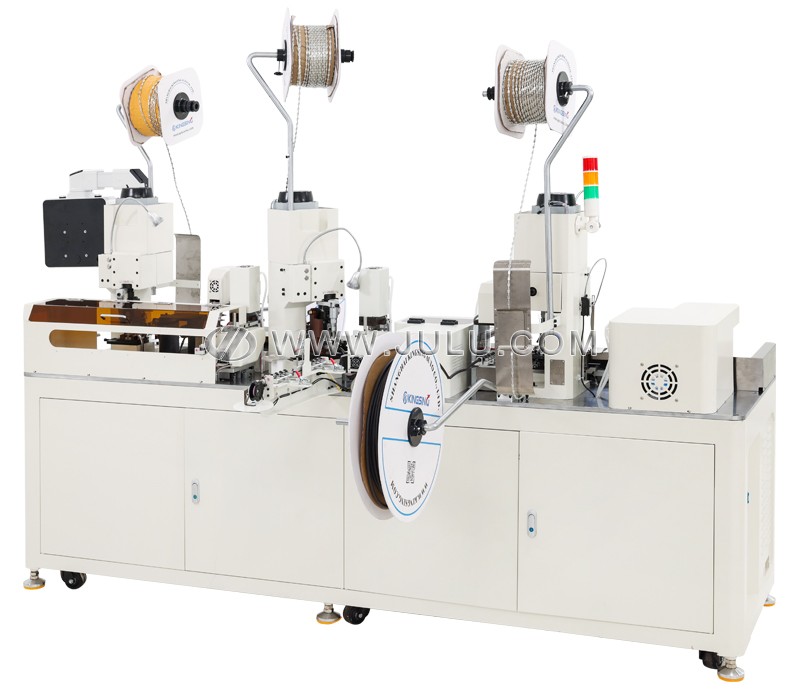

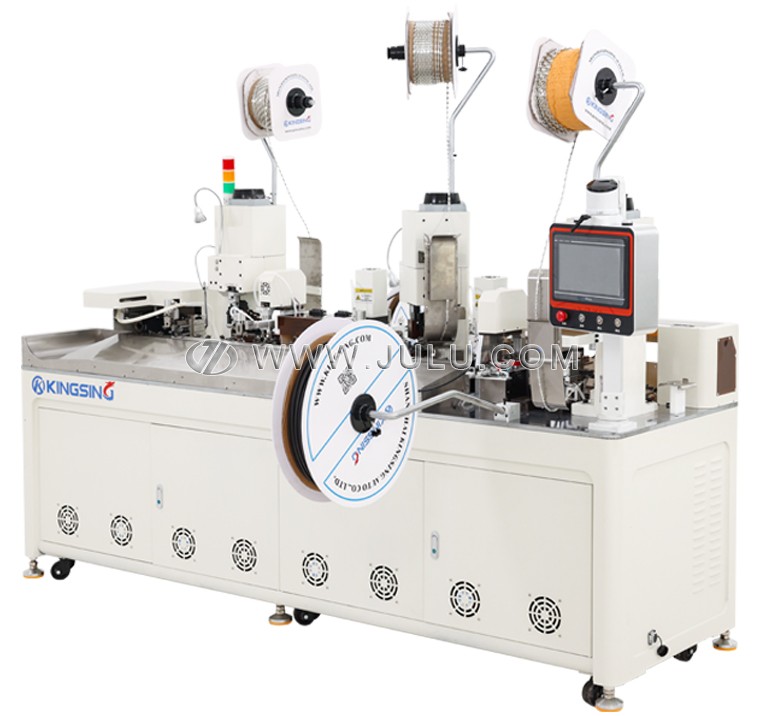

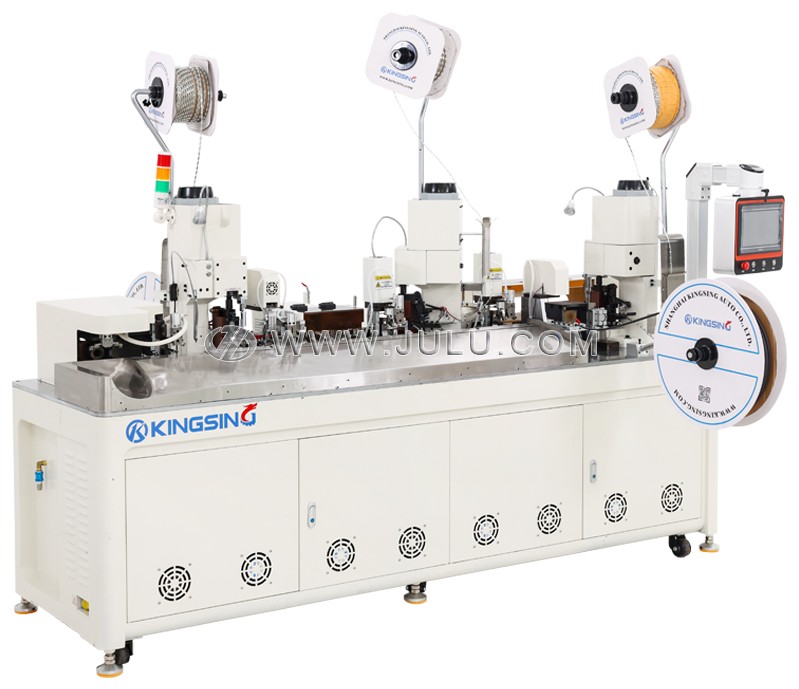

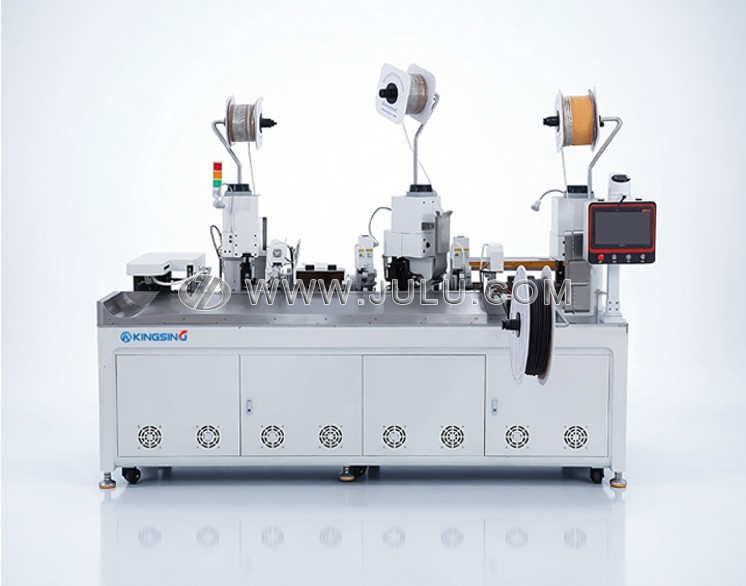

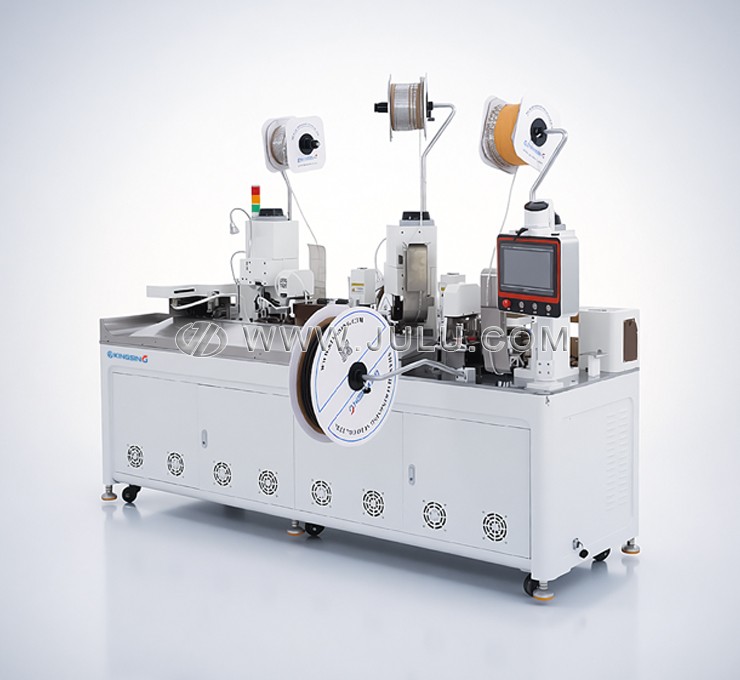

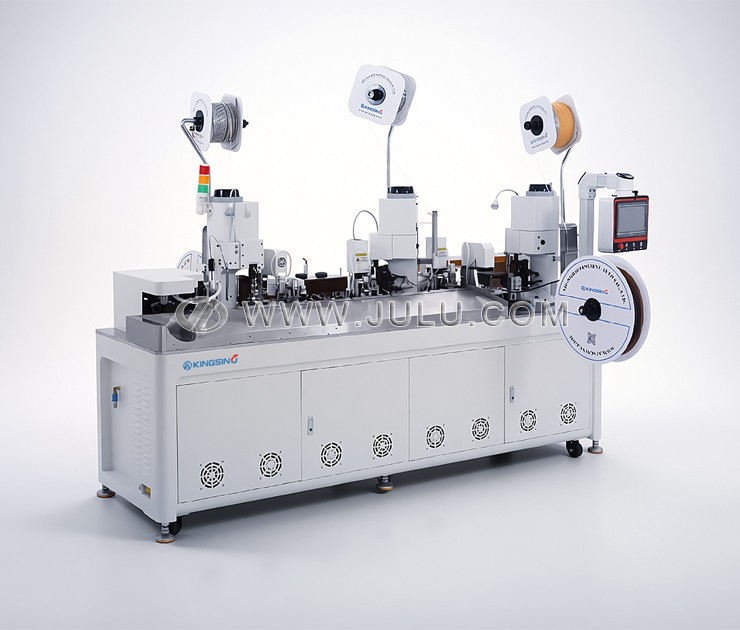

全自动双线合压并打穿热缩管端子机是一款专为电线加工行业设计的高效自动化设备,集裁线、剥皮、穿热缩管、打端子、加热收缩等功能于一体,显著提升生产效率和产品一致性。
模块化柔性设计:支持多种产品加工,更换端子仅需更换压接模具。
多功能集成:内置2套进线机构、3个压接工位和2个穿热缩管工位,支持同时加工2条不同线径的电线。
智能操作界面:彩色触摸屏操作,参数设置直观,支持程序记忆功能,一键切换产品参数。
灵活配置:各功能模块可自由开启或关闭,适应不同生产需求。
高效生产:最高可实现3个头穿热缩管,满足复杂加工需求。
参数 | 数值 |
---|---|
适用线径 | AWG28~16 (0.1~1.5mm²) |
裁线长度 | 50~9999mm(可订制) |
剥皮长度 | ≤10mm(可订制) |
裁线精度 | ±(0.5+L*2‰) L=裁线长度 |
最大压力 | 2T(可订制3T机型) |
压接行程 | 30mm(可订制40mm行程机型) |

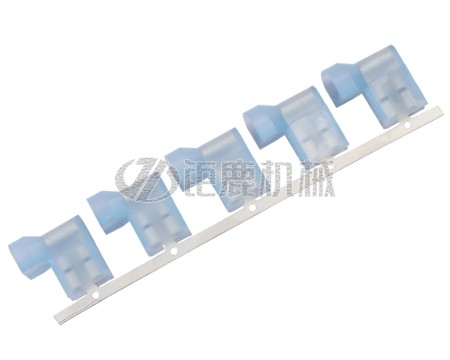

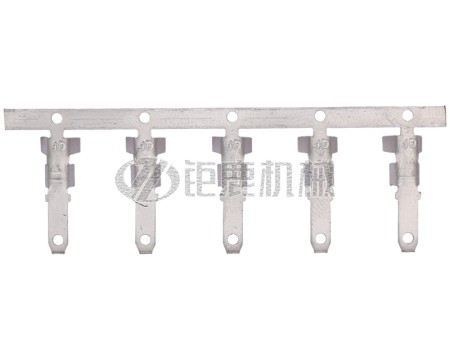

适用端子 | 横送端子、直送端子、旗形端子等 |
生产效率 | 1000~1500条/时 |
操作界面 | 彩色触摸屏 |
气压要求 | 0.5~0.8Mpa |
额定功率 | 4000W |
工作电压 | 220V 50/60Hz(可订制110V) |
机器净重 | 1000kg |
外形尺寸 | 2440*850*1600mm |
可选配置:安全防护罩、端子压力监测仪、视觉检测系统、伺服型端子机
